电荷泵（Charge Pump）电路是一种基于电容和开关控制的DC-DC电压转换器，其核心原理是通过周期性切换电容的连接方式，实现升压、降压或电压反转。以下是其工作原理的分步解释：
1. 基本组成
- 电容：作为储能和电荷转移的媒介。
- 开关网络（MOSFET或二极管）：控制电容的充放电路径。
- 时钟信号：驱动开关的周期性切换。
2. 工作阶段（以倍压电路为例）
电荷泵通过两阶段循环工作：
阶段1：充电（能量存储）
- 开关动作：开关闭合，将电容直接连接到输入电源（例如VIN）。
- 电容充电：电容被充电至输入电压VIN，存储电荷 ( Q = C \cdot VIN )。
阶段2：放电（能量转移）
- 开关切换：开关断开原有路径，将电容反向连接到输出端。
- 电压叠加：电容正极连接到VIN，负极连接到输出端。此时，输出电压为 ( VOUT = VIN + V_{电容} = VIN + VIN = 2VIN )，实现倍压输出。
3. 关键特点
- 无电感设计：仅依赖电容和开关，体积小、成本低。
- 效率限制：电容的寄生电阻和开关损耗导致效率低于电感式转换器，适合小电流场景（如驱动LED背光、EEPROM等）。
- 输出电压灵活：通过拓扑调整（如多级电容或开关配置）可实现升压、降压或负压输出。
4. 典型应用
- 升压：LCD屏幕驱动、闪存编程。
- 负压生成：运放负电源、传感器偏置。
- 简单电源管理：低功耗设备的电压转换。
5. 优缺点
- 优点：结构简单、无电磁干扰、低成本。
- 缺点：输出电流小、效率随负载增加下降、输出电压有纹波。
通过高速切换开关（通常为kHz至MHz级），电荷泵能够持续维持目标电压，是低功率场景中高效简洁的解决方案。
Charge pump后接入三级管的作用
如图是负压的Charge pump电路，电路中有接入三级管TR303，TR304，分别受GD6,GD7控制。想请教这两个三级管在该电路中的作用及导通原理。另电阻R340,R343的作用及阻值大小如何选择，有没有哪位大神详解下
赵大水
2020-03-01 22:16:34
三极管电路分析
VGL2.请教此电路中三极管的基础电路是什么？共基电路？及三极管 TR303,TR304的工作原理？（GD6,7 电压控制可比Charge pump 生成的电压高）
赵大水
2020-03-06 11:33:10
电机驱动电路工作原理
电机驱动电路的工作原理 电机驱动电路是控制电机运行的核心部分，其工作原理涉及到电机的运行和控制。本文将详细介绍电机驱动电路的工作原理，包括电路的组成、工作过程和重要参数。 一、电机驱动电路的组成
2023-12-13 10:54:37
说明模拟电子电路工作原理
电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元
剪刀脚
2021-09-17 07:39:48
开关式稳压电路的工作原理
小功率整流滤波电路单相桥式整流电路滤波电路线性稳压电路稳压电源的质量指标线性串联反馈式稳压电路的工作原理三段线性集成稳压器三段继承稳压器的应用开关式稳压电路开关式稳压电路的工作原理...
ronga245
2021-11-12 06:14:20

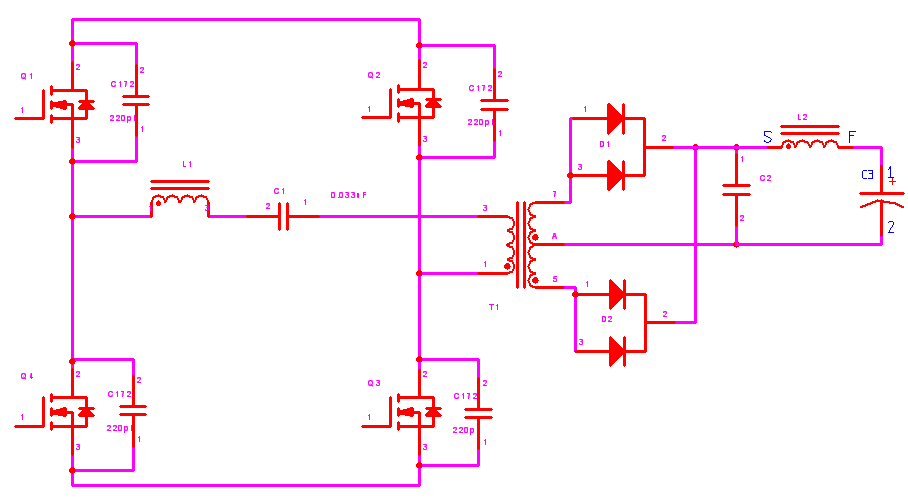

逆变电路的工作原理 逆变电路的作用与分类
逆变电路的工作原理 逆变电路的作用与分类 逆变电路是一种将直流电转换为交流电的电路，其工作原理和作用可以根据具体分类有所不同。下面将详尽、详实、细致地介绍逆变电路的工作原理、作用和分类。 一、逆变电路
2024-04-08 18:20:01
模拟电子电路工作原理
电子设备中有各种各样的图，能够说明它们工作原理的是电原理图，简称电路图。电路图是说明模拟电子电路工作原理的，它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理
rstech_rd
2021-10-29 06:41:48
GOA Charge sharing原理简介
LVSH信号拉低。LVSH工作示意图如下，PMOS打开，NMOS关闭，信号拉高；NMOS打开，PMOS关闭，信号拉低。Charge-Sharing电路示意图如下， CLK1 & CLK8透过
mzxcz
2019-09-20 09:05:06

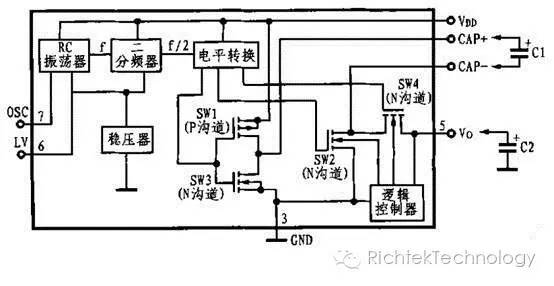

关于IC里的Charge Pump的原理分析和应用介绍
将若干个开关和电容C1/2、Cout与VIN、VOUT结合通过判断输入电压与输出电压之间的关系，控制器就会知道要在什么情况下对那些开关进行控制，使得泵电路分别工作在x1、x1.5或x2模式下，输出的稳定就能得到保障了。
2019-10-11 14:13:16
逆变电路工作原理详解 逆变电路的基本工作原理
逆变电路工作原理详解 逆变电路的基本工作原理 逆变电路是指将直流电变成交流电的电路。在现代电子技术中，逆变电路应用广泛，如电源的交流输出、家庭音响、笔记本电脑等等，逆变电路的工作原理是将直流电压通过
2023-10-16 15:42:56
串联谐振电路的工作原理及案例分析
振荡电路经常会提及到“谐振”，涉及到谐振电路和谐振频率，那到底是什么是谐振电路？谐振电路的工作原理是什么？这篇文章主要是关于谐振电路中的串联谐振电路，串联谐振电路的工作原理以及串联谐振电路的分析。
2023-01-06 11:40:58

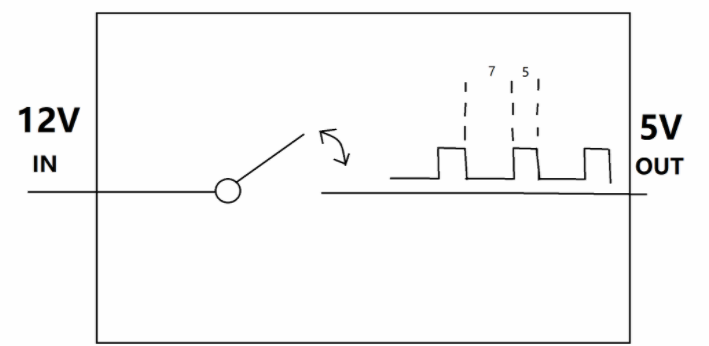

buck电路的工作原理
buck电路的工作原理 Buck电路是一种常见的直流-直流（DC-DC）转换电路，用于将高电压直流输入转换为相对较低的电压输出。它是一种开关电源，常用于电子设备、通信系统、电动车以及太阳能电池板等
2023-12-08 11:42:33

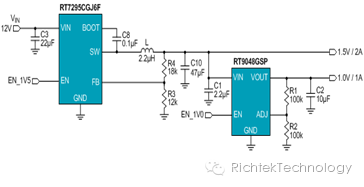

关于Charge pump的介绍和应用
V5是RT7207的5V电源端子，它的供电来自芯片的电源供应端VDD。当VDD电压太低时，图中的驱动器得到一个时钟方波信号，其输出端就会出现高低不同的脉动信号，泵电容CCP在此脉动信号的反复作用下充电、放电，V9端就得到足够高的电压了，最后在VG端就能输出足够高的驱动电压以驱动外部同步整流MOSFET开关。
2019-10-11 11:49:56
MOS管驱动电路设计秘籍（工作原理+电路设计+问题总结）
MOS管驱动电路设计秘籍（工作原理+电路设计+问题总结）+FPGA从0到1学习资料集锦（开发指南+电路图集+例程源码）链接：https://pan.baidu.com/s
名字啊12
2020-07-21 18:52:16

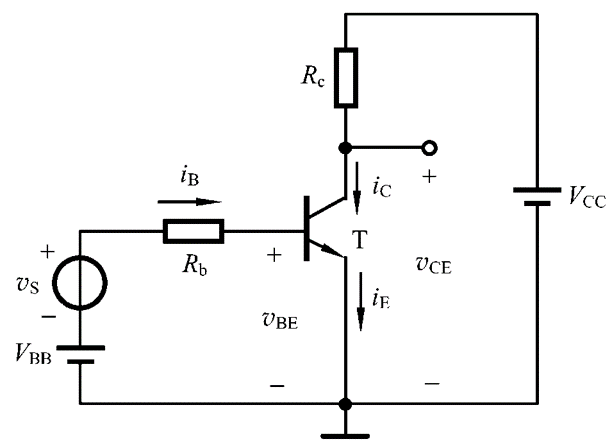

放大电路中偏置电路的工作原理
