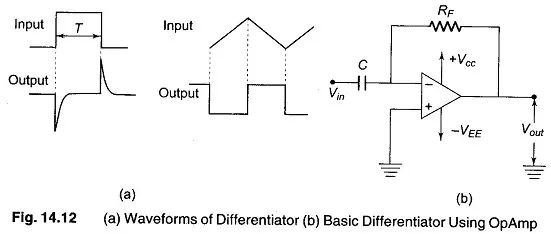

以下是一个基本微分器电路图及其说明，适用于模拟信号处理：
电路图描述：
输入信号Vin
│
┌───电容C───┐
│ │
└─┬─┬─┬─┘
│ │ │
│ └─电阻R─┐
│ │
├──运放(OPAMP)─输出Vout
│
└─地（GND）核心元件：
- 输入电容（C）：连接在输入信号与运放反相输入端之间，负责将输入信号的变化率转换为电流。
- 反馈电阻（R）：连接在运放输出端与反相输入端之间，将电流转换为输出电压。
- 运算放大器：需选择高增益、宽带宽型号（如LM741、TL082等）。
公式： [ V{out} = -R \cdot C \cdot \frac{dV{in}}{dt} ] （负号表示输出与输入反相）
实际改进电路（抗噪声/稳定性优化）：
- 高频噪声抑制：在反馈电阻R两端并联小电容（约10-100pF），限制高频增益。
- 输入稳定性：在电容C前串联小电阻（约1-10kΩ），防止运放输入阻抗与电容形成谐振。
应用场景：
- 波形转换：将方波输入转换为尖峰脉冲。
- 控制系统：用于检测信号变化速率（如速度传感器信号处理）。
注意事项：
- 电路对高频噪声敏感，需合理选择RC参数或增加滤波。
- 输入信号幅值需在运放线性工作范围内，避免饱和。
如需具体参数设计或更多细节，可进一步说明应用需求！
SP1224F电源芯片采用SOP-8封装-sp1224f电路图
2024-07-24 11:20:18
充电器DP4021芯片内置60V 功率MOSFET-dp4021应用电路图
2023-06-15 17:07:28

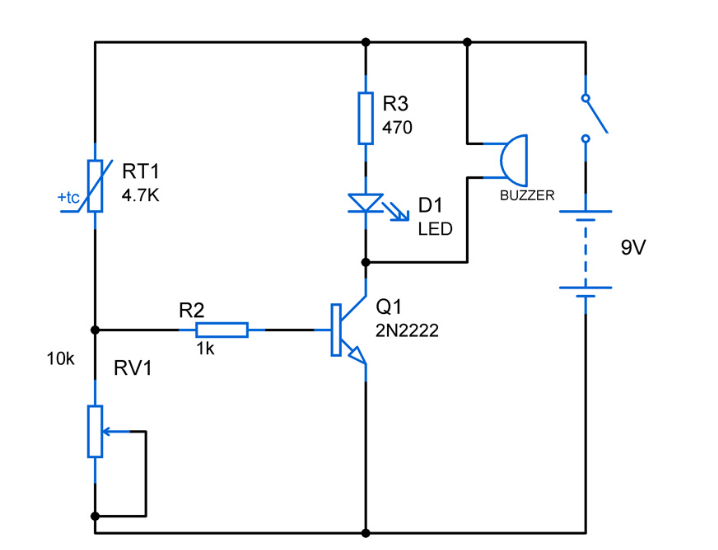

热传感器电路图分享
热传感器电路图可以在网上找到很多，每个电路图都有不同的用途。这是热传感器之一，用作警告设备，可在温度超过预设水平时指示。该电路图使用简单的热敏电阻来检测周围环境的热量，然后使用LED和蜂鸣器作为激活器。
2023-06-29 17:37:45
rs触发器电路图与rs触发器内部电路图
rs触发器电路图与rs触发器内部电路图 rs触发器电路图 主从RS触发器电路图: 主从触发器由两级触发器构成，其中一级接收输入信号，其状态直接由输入信号决定,称为主触发器,还有一级的输入与主触发器
2022-10-19 19:16:03
USB鼠标电路图分享
一个早期的放大器电路IC卡读写器原理图四电压比较器LM339的典型应用例子自制多用途遥控器TEA1062--具有拨号接口的低电压话音传输电路用555制作的多波形信号发生器开关电源式高压恒流源
早知
2021-05-13 06:01:06
如何设计一个助听器的电路图呢？
的电阻、电容、二极管、晶体管、麦克风、扬声器等元器件。 设计电路图：使用设计软件（如Altium Designer、Protel等）设计电路图，包括电路原理图、布局图和电路接线图等。 验证电路：进行
上海秉恒
2023-04-20 11:49:29
如何查看滤波器电路图
滤波器电路图是一种用于电子设备中的重要电路元件。它的作用是滤除信号中的杂波或噪声，从而提供更清晰和稳定的信号输出。对于工程师和技术人员来说，了解如何查看滤波器电路图是至关重要的。
2023-07-27 10:12:07

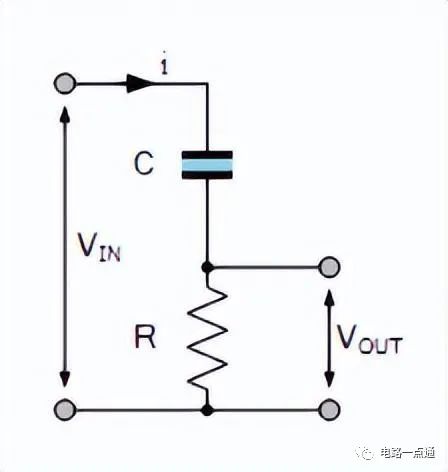

一文读懂无源RC微分器电路
