设计CCM（连续导通模式）反激式转换器的步骤如下，包含关键参数计算和设计要点：
1. 确定设计规格
- 输入电压范围：85-265VAC（整流后约100-380VDC）
- 输出电压/电流：例如12V/5A（60W）
- 开关频率：65kHz（典型值，平衡效率与体积）
- 目标效率：≥85%
- 二极管正向压降：假设Vf=0.7V
2. 计算匝数比（Np:Ns）
- 最大占空比（D_max）：通常取0.4-0.5（避免瞬态时进入DCM）
- 公式：
( N = \frac{V{in_min} \cdot D{max}}{(V_{out} + Vf) \cdot (1 - D{max})} )
假设D_max=0.45，Vin_min=100V:
( N ≈ \frac{100 \cdot 0.45}{(12 + 0.7) \cdot 0.55} ≈ 6.3 )
3. 计算原边电感量（Lp）
- 确保CCM的最小电感：
( Lp = \frac{(V{in_min} \cdot D{max})^2}{2 \cdot P{out} \cdot f \cdot \eta} )
代入数值：
( L_p = \frac{(100 \cdot 0.45)^2}{2 \cdot 60 \cdot 65000 \cdot 0.85} ≈ 275\ \mu H )
4. 选择开关管（MOSFET）
- 耐压要求：
( V{DS} ≥ V{in_max} + \frac{V_{out} + V_f}{N} ≈ 380V + \frac{12.7}{6.3} ≈ 382V )
实际需考虑漏感尖峰，选600V MOSFET。 - 电流能力：
原边峰值电流 ( I{p_peak} = \frac{P{out}}{\eta \cdot V{in_min} \cdot D{max}} + \frac{V{in_min} \cdot D{max}}{2 \cdot L_p \cdot f} ≈ 1.5A )
5. 输出二极管选择
- 反向电压：
( VR ≥ V{in_max} \cdot N + V_{out} ≈ 380 \cdot 6.3 + 12 ≈ 240V )
选200V以上快恢复二极管（如SF系列）。
6. 变压器设计
- 磁芯选择：根据功率选EE25或EFD30（60W适用）。
- 计算匝数：
- 原边匝数 ( Np = \frac{V{in_min} \cdot D{max} \cdot 10^8}{B{max} \cdot A_e \cdot f} )
假设B_max=0.2T，A_e=58mm²（EE25）：
( N_p ≈ \frac{100 \cdot 0.45 \cdot 10^8}{0.2 \cdot 58 \cdot 65000} ≈ 59 \匝 ) - 副边匝数 ( N_s = N_p / N ≈ 59 / 6.3 ≈ 9 \匝 )
- 原边匝数 ( Np = \frac{V{in_min} \cdot D{max} \cdot 10^8}{B{max} \cdot A_e \cdot f} )
- 气隙计算：
( l_g = \frac{\mu_0 \cdot Lp \cdot I{p_peak}^2}{B_{max}^2 \cdot A_e} ≈ 0.5\ mm )（需实际调整）
7. 控制电路设计
- PWM控制器：UC3845（经典电流模式控制）。
- 反馈环路：光耦（如PC817）+ TL431基准，补偿网络确保相位裕量>45°。
- 电流采样电阻：
( R{sense} = \frac{V{current_limit}}{I_{p_peak}} ≈ 0.5V / 1.5A ≈ 0.33\ \Omega )
8. 保护功能
- 过压保护（OVP）：通过检测辅助绕组电压触发关断。
- 过流保护（OCP）：MOSFET源极串联电阻采样。
- RCD钳位：吸收漏感能量，典型值R=10kΩ，C=1nF，D用FR107。
9. 关键验证点
- CCM确认：满载时电感电流波形无归零。
- 效率测试：检查开关管/二极管温升，优化栅极驱动电阻。
- 环路稳定性：注入扰动测试瞬态响应。
常见问题
- 变压器饱和：增大气隙或降低B_max。
- 电压尖峰：优化RCD参数或减少漏感（双线并绕）。
- EMI超标：增加输入滤波或调整开关频率。
通过以上步骤可完成CCM反激转换器的设计，需结合实际测试调整参数。
如何设计CCM反激式转换器
本期，我们将聚焦于 CCM 反激式转换器设计 探讨 CCM 反激式转换器 在中等功耗隔离应用中的优势 并提供53Vdc 至 12V/5A CCM 反激式转换器的功率级设计公式 连续导通模式
2024-11-08 10:12:14
电源设计小贴士 设计 CCM 反激式转换器
连续导通模式 (CCM) 反激式转换器通常用于中等功耗的隔离型应用。与不连续导通模式 (DCM) 运行相比，CCM 运行的特点是具有更低的峰值开关电流、更低的输入和输出电容、更低的 EMI 以及更窄
2025-06-18 17:20:12

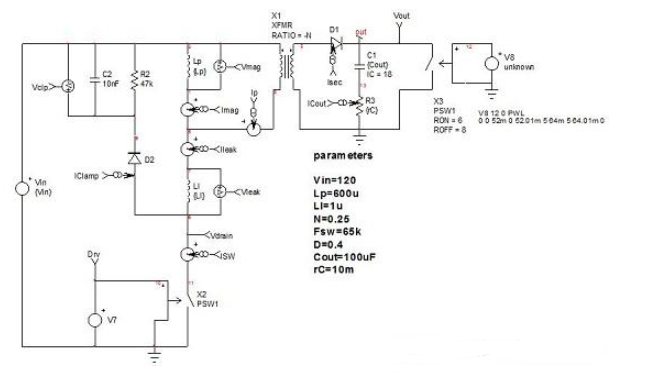

一文解析CCM反激式转换器被漏电感影响的小信号响应
我们将研究CCM反激式转换器于电压模式下被漏电感影响的小信号响应。我们将从大信号模型逐步迈向逐渐简化的小信号电路原理图，以建立最简单的线性版本。从这最终的电路，我们将提取控制-输出传递函数，并显示
2021-03-10 10:34:19
设计反激式转换器时需要考虑的几大关键因素
电信和工业应用。但其设计选择过多，而且基本操作令人望而生怯，尤其对那些之前没有设计过此类转换器的人来说更是如此。本文将以53 VDC-12V@5A连续导通模式 (CCM) 反激式转换器为例，给出一些关键的设计考量因素。
2021-06-28 18:15:25
在5A CCM反激条件下，针对53Vdc至12V的功率级设计方程式
连续导通模式（CCM）反激式转换器常出现在中等功率和隔离应用中。CCM工作的特征包括峰值开关电流较低、输入和输出电容较少、电磁干扰 (EMI)降低、以及工作占空比范围窄于在不连续导通模式（DCM
LEON1985
2020-01-07 17:57:25
TI电源设计小贴士 | 设计DCM反激式转换器
探讨为何在低功耗、低电流应用中 DCM 反激式转换器是一种结构更紧凑、成本更低的选择，并讲解完成此类设计的分步方法。 反激式转换器可在连续导通模式 (CCM) 或不连续导通模式 (DCM) 下
2025-07-17 09:44:12
CCM反激的反激设计折衷和功率级方程
，CCM操作将在开关周期结束时保持整流器电流导通。我们在电源技巧＃76：反激转换器设计注意事项和电源技巧＃77：设计CCM反激转换器中介绍了CCM反激的反激设计折衷和功率级方程。CCM操作最适合中功率到高功率应用，但是如果您有可以使用DCM反
2021-04-12 16:58:20
正激式和反激式DC-DC转换器介绍
和反激式DC-DC转换器为例来介绍隔离式DC-DC转换器。 1.正激式DC-DC转换器 正激式转换器在降压型DC-DC转换器的基础之上添加变压器而形成，具体电路结构如图4所示。 图4正激式
一只耳朵怪
2020-12-09 15:25:24
采用反激式转换器进行高功率应用设计
摘要 本文介绍了借助多相运行（即多个变压器并联）提升反激式转换器功率水平的可能性。此外，这种配置还降低了反激式开关模式电源拓扑结构输入侧的传导发射。 引言 多相反激式转换器能够突破功率的最大极限
2025-07-17 10:22:59

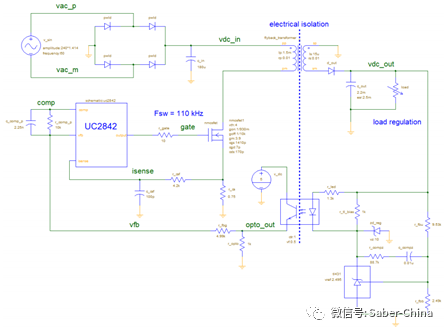

在CCM下运行的离线反激式转换器中峰值初级电流控制设计实现
本实例展示了在连续电流模式（CCM）下运行的离线反激式转换器中峰值初级电流控制的实现。峰值初级电流控制是基于IC UC2842 中使用的控制技术实现的。
2023-12-05 15:57:42
反激式转换器电路的基本器件
反激式转换器由反激式变压器、开关管、整流器和滤波器以及驱动开关和进行调节的控制机制组成。它是一种外围器件相对不复杂的开关转换器，并且相对容易进行电路设计。反激式转换器是一种隔离式开关转换器，可以实现
2022-05-21 10:14:24
LT8300反激式转换器设计资料推荐
LT8300反激式转换器设计资料下载内容包括：简单的反激式IC设计主端输出电压检测边界模式工作减小了转换器的尺寸并改善稳定性变压器选择以及设计时需要考虑的问题
niu!kf
2021-03-26 06:19:08
反激式转换器的结构及原理
反激式转换器（Flyback Converter）广泛应用于交流直流（AC/DC）和直流直流（DC/DC）转换，并在输入级和输出级之间提供绝缘隔离，是开关电源的一种。
2024-03-21 17:28:48
隔离型反激式转换器LT8304-1怎么样？
隔离型反激式转换器广泛用于汽车、工业、医疗和电信领域，在此类应用中电源必须具有可靠、易用、高电压和隔离的特性，隔离型反激式转换器必须随着负载、电压和温度的变化提供卓越的稳压性能。LT8304-1 是一款隔离型、非光反激式转换器，其专为高输出电压应用而优化，可提供高达 1000 V 的输出。
h1654155275.6441
2019-08-06 07:15:01
可工作于CCM和DCM的隔离式非同步反激转换器参考设计
描述 LM5021-2 是一种可工作于 CCM 和 DCM 的离线控制器。脉冲跳跃模式可改善此隔离型反激式控制器的效率，并在大部分负载条件下使曲线平坦化。此外还适用于电力线通信 PSU。特性 电源
暖暖暖
2022-09-22 07:27:02
反激式转换器的工作原理和电路分析
反激式转换器（Flyback Converter）是一种特殊的开关电源拓扑结构，用于将直流输入电压转换为所需的输出电压。它广泛应用于交流直流（AC/DC）和直流直流（DC/DC）转换，并在输入级
2024-02-21 15:02:10
用于机顶盒和PVR的L6668高性能反激式转换器
EVAL6668-STB，用于机顶盒和PVR的L6668高性能反激式转换器评估板。用于机顶盒和PVR的高性能，基于L6668的反激式转换器
机智girl
2020-07-30 10:49:27
反激式转换器的工作原理和主要类型
在电子技术的快速发展中，电源转换器作为电子设备的重要组成部分，其性能直接影响到整个系统的稳定性和可靠性。反激式转换器，作为电源转换器的一种，因其独特的结构和工作原理，在电源领域得到了广泛的应用。本文将详细阐述反激式转换器的工作原理以及其主要类型，并探讨其在现代电子技术中的应用。
2024-05-23 17:10:49
反激式转换器的工作原理及拓扑结构
反激式转换器(Flyback Converter)的设计类似于70年前的开关模式电源，可以执行任何类型的转换，例如AC-DC和DC-DC。反激式的设计为最早在1930年代至1940年代开发用于通信的电视提供了优势。
2022-09-05 15:44:08

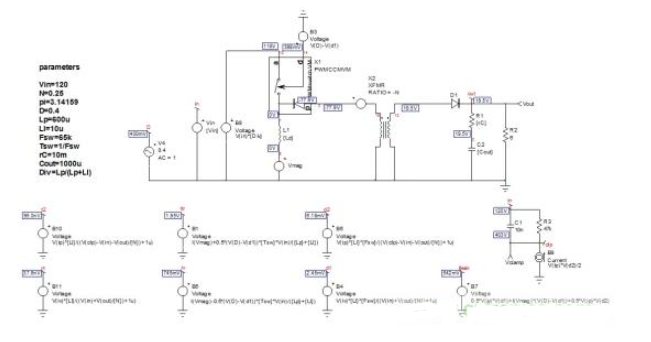

漏电感对反激式转换器小信号响应的影响解析
