TTL（晶体管-晶体管逻辑）电路是数字电路中广泛应用的技术，但在实际使用中可能遇到一些典型问题。以下是常见问题及对应的解决方案：
1. 功耗过高
- 问题：TTL电路在高速切换时会产生较大的动态电流，导致整体功耗上升，可能引发发热问题。
- 解决方案：
- 优化供电设计，使用稳压电源并添加去耦电容（如0.1μF陶瓷电容）以吸收高频噪声。
- 对于低功耗需求场景，可选用低功耗TTL系列（如74LS系列）或改用CMOS电路。
- 增加散热片或优化PCB布局以改善散热。
2. 噪声干扰
- 问题：TTL电路抗噪声能力较弱，电源波动或外部干扰可能导致逻辑错误。
- 解决方案：
- 在电源和地之间添加滤波电容（如10μF电解电容并联0.1μF陶瓷电容）。
- 缩短信号线长度，避免平行走线，必要时采用屏蔽电缆或地线隔离。
- 对敏感信号线使用施密特触发器（如74LS14）改善信号整形。
3. 信号延迟与波形失真
- 问题：信号传输延迟或边沿陡峭度不足，导致时序错误或逻辑误判。
- 解决方案：
- 减少逻辑门级联数量，简化电路设计。
- 使用高速TTL系列（如74S或74F系列）降低传输延迟。
- 通过合理PCB布局缩短信号路径，避免过长的传输线效应。
4. 扇出能力不足
- 问题：单个TTL门输出驱动能力有限，超负荷连接可能导致高电平电压下降（VOL上升）或低电平电压上升（VOH下降）。
- 解决方案：
- 检查数据手册中的扇出系数（一般标准TTL扇出为10），确保负载不超过驱动能力。
- 添加缓冲器（如74LS244/245）增强驱动能力。
- 避免长导线连接，减少分布电容影响。
5. 输入悬空导致的逻辑错误
- 问题：未使用的TTL输入端若悬空，可能感应噪声导致逻辑状态不稳定。
- 解决方案：
- 所有未用输入端必须连接到固定电平：通过上拉电阻（1kΩ~10kΩ）接VCC，或直接接地（若需固定低电平）。
- 避免直接悬空，即使输入端内部有上拉电阻。
6. 静电或过压损坏
- 问题：TTL器件对静电敏感，输入/输出端电压超过极限值（如VCC+0.5V）可能损坏芯片。
- 解决方案：
- 操作时佩戴防静电手环，使用防静电工作台。
- 在输入/输出端串联限流电阻（如220Ω）或并联钳位二极管（如1N4148）。
- 避免带电插拔电路板或器件。
7. 温度影响稳定性
- 问题：高温环境下，TTL电路的参数（如传输延迟、噪声容限）可能漂移，导致工作不稳定。
- 解决方案：
- 选择工业级温度范围的芯片（如-40°C~85°C）。
- 优化散热设计，避免器件长时间高温工作。
- 在极端环境中改用CMOS或更耐温的器件。
8. 电平不兼容问题
- 问题：TTL与其他逻辑系列（如CMOS）直接连接时，可能出现电平不匹配（如TTL高电平为2.4V，而CMOS要求更高）。
- 解决方案：
- 使用电平转换芯片（如74HCT系列兼容TTL与CMOS）。
- 对TTL输出端添加上拉电阻（如1kΩ）提高高电平电压。
总结建议
- 设计阶段：优先选择低功耗、高速的TTL系列（如74LS、74F），合理规划扇出和信号路径。
- 调试阶段：使用示波器观察关键信号波形，检查电源噪声和信号完整性。
- 维护阶段：定期清洁电路板，避免灰尘堆积导致局部过热或短路。
通过以上措施，可以有效解决TTL电路中的常见问题，提高系统稳定性和可靠性。
TTL电路中的常见问题及解决方案
。以下是对这些问题的归纳以及相应的解决方案： 一、电源问题 常见问题 ： 电源电压过高或过低，导致电路无法正常工作或损坏。 电源与地颠倒接错，造成电流过大，损坏器件。 解决方案 ： TTL电路的电源电压通常为+5V，允许的变化范围较窄（一般为4.5~5.5V）。因此，应确保电源电
2024-11-18 10:32:30
使用TTL电平时的常见问题
问题 问题描述： 在不同TTL电路或TTL与CMOS电路之间进行接口时，可能会出现电平不兼容的问题。 解决方案： 使用电平转换器或逻辑缓冲器来匹配不同逻辑电平。例如，TTL到CMOS的电平转换可以通过专门的芯片来实现，这些芯片可以将TTL的输出电平
2025-01-16 10:31:12
soc开发流程常见问题及解决方案
SOC（System on a Chip，系统级芯片）开发流程中常见问题及解决方案主要包括以下几个方面： 一、环境问题 常见问题 ： 开发环境配置复杂，新手难以快速上手。 依赖项缺失或版本不兼容
2024-11-10 09:26:20
underfill工艺常见问题及解决方案
underfill工艺常见问题及解决方案Underfill工艺是一种集成电路封装工艺，用于在倒装芯片边缘点涂环氧树脂胶水，通过“毛细管效应”完成底部填充过程，并在加热情况下使胶水固化。该工艺在缓解
2024-04-09 15:45:41
PCBA代工避坑指南：常见问题+解决方案全解析
和元器件采购。在这个过程中，PCBA代工代购成为一种高效、成本控制良好的解决方案。然而，企业在进行PCBA代工代购时，往往会遇到一些常见问题，影响项目进度和质量。 PCBA代工代购元器件常见问题及解决方案 一、常见问题分析 1.质量控制问题 在PCBA代工
2025-07-09 09:38:59
SSM开发中的常见问题及解决方案
在SSM（Spring + Spring MVC + MyBatis）框架的开发过程中，开发者可能会遇到一些常见问题。以下是对这些问题的详细分析以及相应的解决方案： 一、配置文件问题 问题描述
2024-12-17 09:16:24
石英谐振器应用中常见问题及解决方案
石英谐振器应用中常见问题及解决方案 石英谐振器是一种广泛应用于电子设备中的振荡器。它通过石英晶体的谐振效应来提供稳定的频率信号。然而，在实际应用中，石英谐振器可能会遇到一些常见问题。本文将探讨一些
2023-12-15 14:00:24
音视频解码生成常见问题及解决方案
在音视频解码生成的过程中，我们可能会遇到一些常见问题，这些问题可能会影响解码的效果和效率。以下是一些常见问题及其解决方案： 问题1：解码失败 原因 ：可能是文件本身有问题，如损坏或格式不支持；也
2024-02-21 14:39:57
汽车制动系统常见问题及解决方案
汽车制动系统是保证行车安全的重要系统，其常见问题及解决方案如下： 一、常见问题 刹车踏板不升高、无阻力 可能原因：制动液缺失、制动分泵、管路及接头处漏油或总泵、分泵零部件损坏。 刹车踏板踩到底，制动
2024-11-28 09:50:27
DeepSeek在昇腾上的模型部署的常见问题及解决方案
开发者。 本文将为你详细阐述昇腾DeepSeek模型部署的优秀实践。 昇腾DeepSeek模型部署的常见问题及解决方案见： DeepSeek在昇腾上的模型部署 - 常见问题及解决方案 https
2025-03-25 16:53:51
串口通信常见问题及解决方案
串口通信常见问题及解决方案 1. 串口通信原理简述 串口通信是一种异步通信方式，数据以位（bit）的形式按顺序传输。在串口通信中，数据通常以帧的形式传输，每个帧包含起始位、数据位、校验位和停止位
2024-11-22 09:06:04
光端机在使用过程中遇到的常见问题及对应的解决方案
光端机，就是光信号传输的终端设备，我们在使用的过程中难免会碰到一些问题，接下来杭州飞畅的小编为大家详细列举了光端机在使用过程中遇到的一些常见问题以及对应的解决方案，感兴趣的朋友就一起来看看吧！
2020-09-08 15:35:43
使用线性离线LED驱动器解决方案的常见问题
实现相位可调光低纹波 LED 驱动器的最低成本方法是什么？不是开关稳压器，而是支持动态负载的线性稳压器。这里有一些与使用线性离线 LED 驱动器解决方案有关的最常见问题。TPS92411 功能方框图
cherr番茄
2022-11-22 06:26:07
真空断路器的常见问题及其预防措施的详细介绍
2021-03-25 15:10:13
场效应管常见问题及解决方案
属氧化物半导体场效应管（MOSFET）。JFET使用PN结作为控制门，而MOSFET使用金属-氧化物-半导体结构。 2. 场效应管的常见问题 2.1 栅极电压不稳定 问题描述： 栅极电压波动可能导致场效应管工作不稳定，影响电路性能。 解决方案： 使用稳定的电源和高质
2024-12-09 15:57:26
解析会议一体机在使用中出现的常见问题及解决方案
随着科技的发展，会议一体机的应用出现在我们生活中的频率越来越高，然而在使用过程中可能还伴随着多多少少的一些问题，那么接下来中亿睿将分享一些会议一体机在使用中出现的常见问题及解决方案。 常见问题一
2023-05-19 09:17:11
关于如何解决MOS常见问题的方案参考
因素的影响，导致各种常见问题出现，影响电路的稳定性和可靠性。这里给大家介绍一些常见的MOS问题的解决方案参考：1.MOSFET的热管理问题MOSFET的热问题是最常见
2024-12-03 17:05:46
放大器电路设计常见的设计问题及实用解决方案
最为常见的设计问题并提出了实用的解决方案。缺少直流偏置电流回路最常见的应用问题之一是在交流耦合运算放大器或仪表放大器电路应用中，没有为偏置电流提供直流回路。图1中，一个电容串接在一个运算放大器的同相(+)...
golabs
2021-12-30 06:37:33
放大器电路设计常见问题解决方案
非常基本的问题，从而导致电路不能实现预期功能，或者可能根本不工作。本文将讨论一些最常见的应用问题，并给出实用的解决方案。
asd010
2019-06-21 08:06:24
ttl电路的应用 常见的ttl电路
TTL门电路的输入和输出电平与许多其他类型的逻辑门电路兼容。这种兼容性使得TTL可以很容易地与其他数字逻辑家族集成，并与不同类型的设备和接口进行通信。
2023-07-25 15:23:59
PCB电路设计中的常见问题
的常见问题”）也希望 PCB电路设计者们都需要通过不断的学习和经验积累，能够在一次次的电路设计中不断提升，达到优良的电路性能和散热性能，能有效的节约生产成本。
2023-10-15 12:08:34

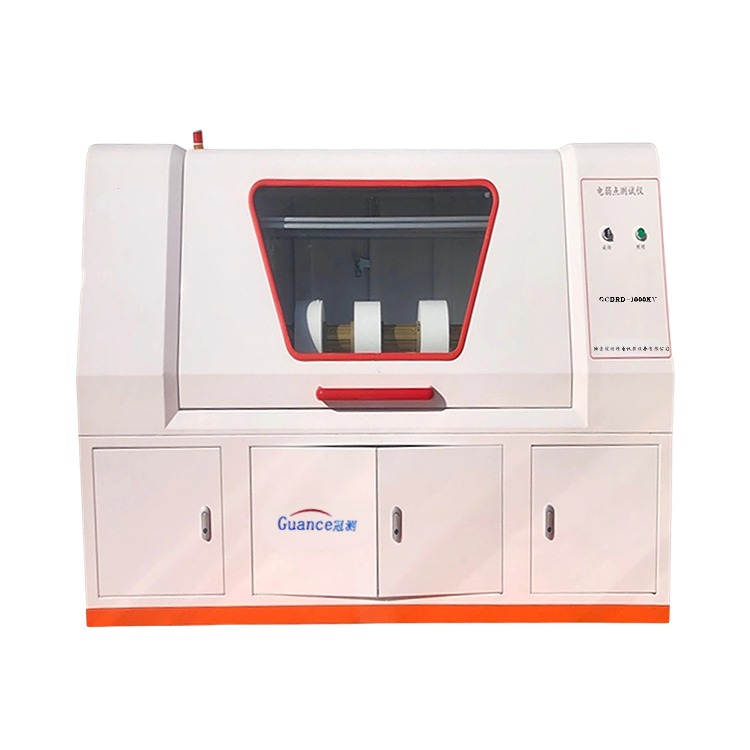

薄膜电弱点测试仪的常见问题及解决方案
