在数字电路中，二极管主要通过其单向导电性和非线性特性发挥作用，具体角色与应用如下：
一、二极管的主要角色
-
信号单向控制
利用单向导电性，确保电流仅沿单一方向流动，防止信号反向干扰。 -
电压钳位与保护
限制电压范围，避免过压或静电放电（ESD）损坏敏感元件。 -
逻辑功能实现
早期逻辑门（如二极管逻辑电路）依赖二极管构建基础逻辑操作。 -
电平转换
利用正向压降特性（如硅管约0.7V）调整信号电平，适配不同电压需求的电路。
二、典型应用场景
-
输入/输出保护
- 防反接保护：电源串联二极管，阻止反向电流（如电源防反接电路）。
- ESD保护：TVS二极管吸收瞬态高压，保护芯片引脚（如USB接口的ESD防护）。
-
逻辑电路
- 二极管逻辑门：早期与门（AND）、或门（OR）由二极管和电阻构成（如DTL电路）。
- 线与/线或配置：多个输出端通过二极管连接，实现逻辑组合（需搭配上拉电阻）。
-
电平移位
- 利用二极管压降降低信号电平（如5V转3.3V），常见于混合电压系统。
-
电源管理
- 续流二极管：在开关电源或继电器驱动中，为感性负载提供电流泄放路径，防止反向击穿。

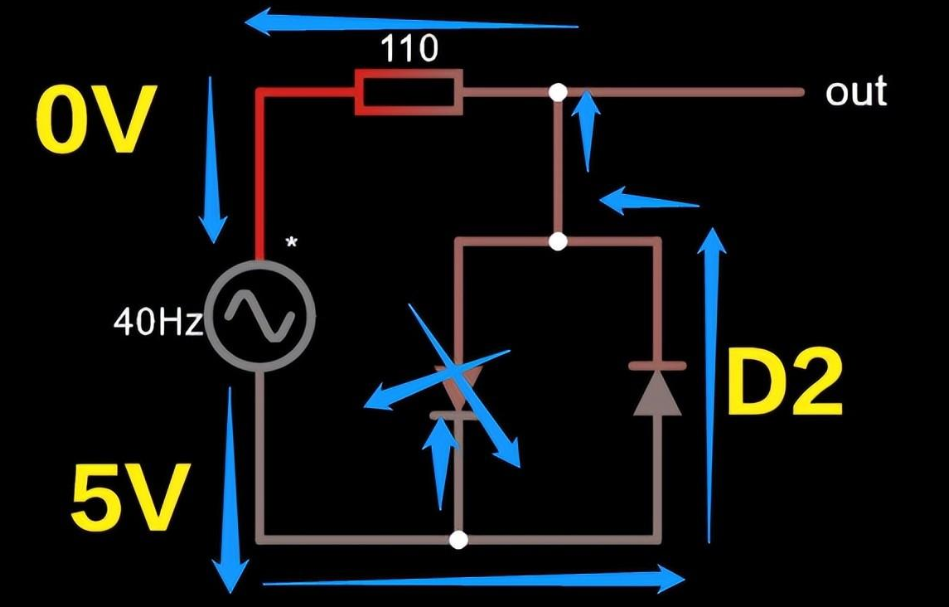

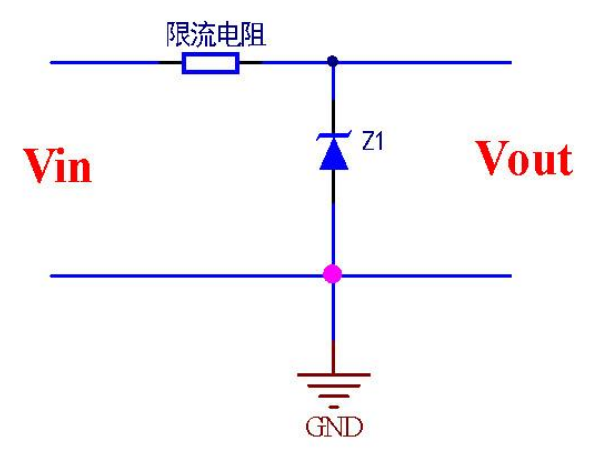

- 稳压：齐纳二极管稳定局部电压，为低功耗电路供电。
-
信号隔离与整形
- 阻止信号回流（如总线隔离），或利用开关特性整形脉冲信号。
三、常用二极管类型
- 肖特基二极管：低导通压降（约0.3V）、高速开关，用于高频电路（如开关电源）。

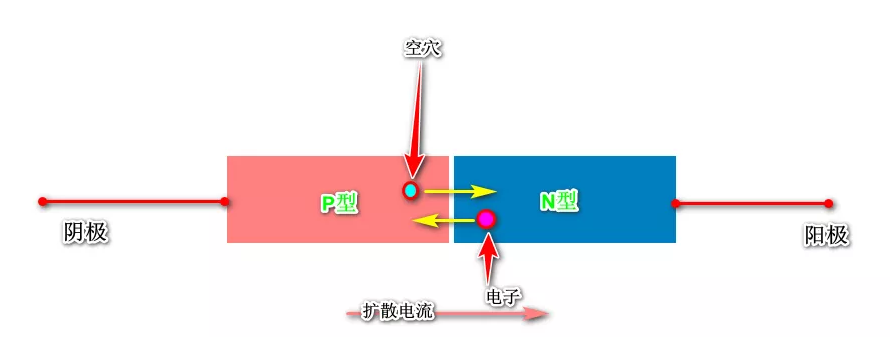

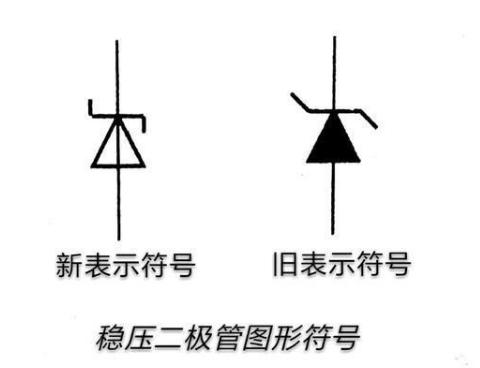

- 齐纳二极管：反向击穿稳压，用于电压参考或保护。
- TVS二极管：快速响应瞬态高压，用于ESD/浪涌防护。
四、注意事项
- 速度限制：普通二极管反向恢复时间较长，高频场景需选用快恢复或肖特基二极管。
- 功耗问题：串联二极管会引入压降，可能导致低压电路无法正常工作。
- 集成化趋势：现代数字电路多将二极管功能集成到芯片内（如IO口内置保护二极管），分立元件应用逐渐减少。
总之，二极管在数字电路中是基础而灵活的元件，尤其在保护、电平适配和简单逻辑实现中仍不可或缺。
