好的！TTL 接口（Transistor-Transistor Logic Interface，晶体管-晶体管逻辑接口）通常指一种基于电压电平进行数字信号传输的硬件通信接口标准。

以下是关于 TTL 接口的关键点（用中文解释）：

核心原理：
- 它利用晶体管的开关特性来表示数字信号 0（低电平）和 1（高电平）。
- 定义了两个关键电压阈值：
  - 低电平 (0)：通常电压范围在 0V 到 0.8V 之间。接收端会认为低于某个阈值（如 0.8V）的信号是逻辑 0。
  - 高电平 (1)：通常电压范围在 2.0V 到 Vcc (供电电压，通常是 3.3V 或 5V) 之间。接收端会认为高于某个阈值（如 2.0V）的信号是逻辑 1。
- 电压在 0.8V 到 2.0V 之间是不确定区域，可能被误读为 0 或 1，设计电路时应避免信号落在这个区域。
常见特性：

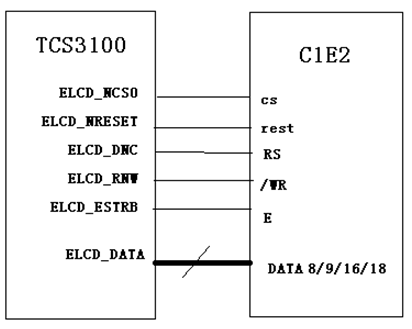

- 并行传输： 传统的 TTL 接口通常是并行的，意味着同时使用多根数据线（如 8 位、16 位）来传输数据，速度相对较快（在短距离内）。
- 单端信号： 每根信号线使用一条导线传输信号，参考地线（GND）作为公共回路。这使其容易受到噪声干扰，特别是在长距离传输时。
- 驱动能力： 标准的 TTL 芯片具有一定的电流驱动能力（灌电流和拉电流），可以驱动一定数量的其他 TTL 输入。
- 常见电压： 历史上主要使用 5V 供电。现代系统中，3.3V LVTTL (Low Voltage TTL) 更为常见，以降低功耗和兼容其他低压器件。1.8V、1.5V 等更低电压的 TTL 电平也存在。
- 速度： 工作频率可以从几 MHz 到上百 MHz，取决于具体的器件和负载。
典型应用场景：
- 早期计算机内部总线（如 ISA 总线）。
- 微控制器、单片机与外围芯片（如存储器、传感器、显示器驱动 IC）之间的板级通信。
- 数字逻辑电路之间的直接连接。
- 开发板上的 GPIO 引脚通常兼容 TTL 电平。
- 一些简单的串行通信（如 UART）在板级也常使用 TTL 电平（注意：这里的 TTL 指的是电平标准，UART 是协议）。
重要区别：
- TTL 接口 vs. TTL 电平： “TTL 接口” 通常指遵循 TTL 电平标准的整个硬件连接方式（包括物理连接和电气特性）。而 “TTL 电平” 更侧重于电压范围的定义，这种电平标准可以应用在不同的物理接口或协议上（如 UART 用 TTL 电平、并行总线用 TTL 电平）。
- TTL 接口 vs. RS-232： 这是最常见的混淆点。
  - TTL 接口： 低电平(0)≈0V，高电平(1)≈3.3V/5V。单端信号，无负电压。 通常用于板级短距离通信。

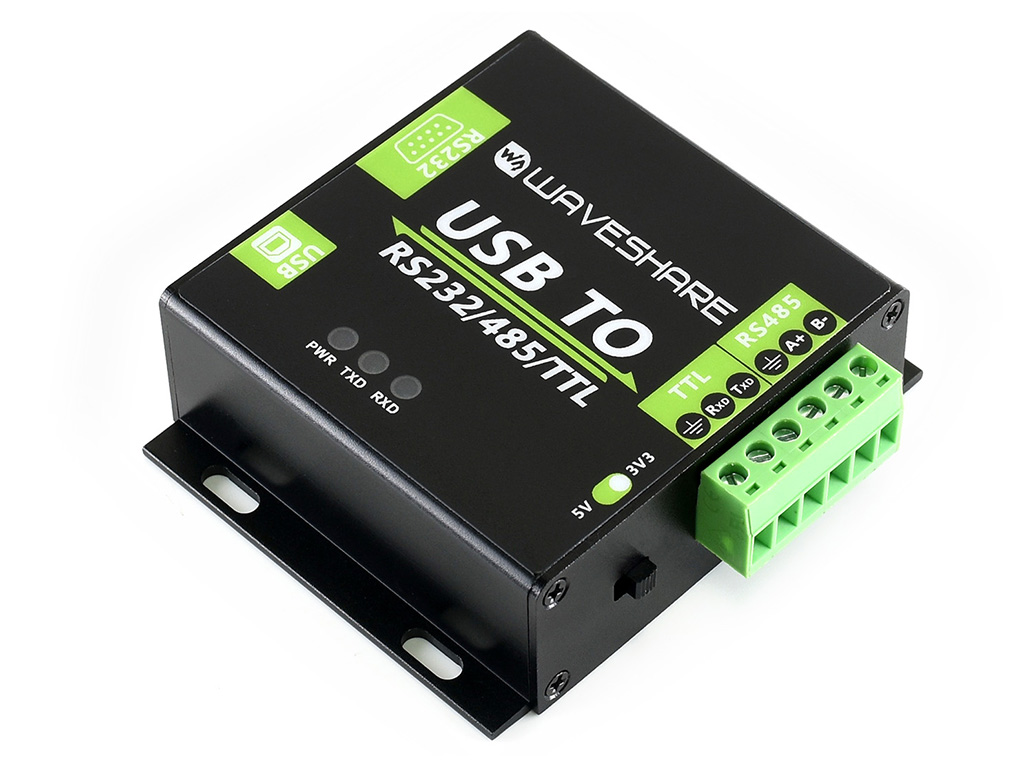

  - RS-232 接口： 使用负逻辑和更高电压：逻辑 1 = -3V 至 -15V，逻辑 0 = +3V 至 +15V。设计用于更长距离（几米到几十米）的抗干扰通信。计算机的 DB9 串口就是 RS-232。TTL 设备与 RS-232 设备直接连接会损坏器件！必须使用电平转换器（如 MAX232 芯片）。
- TTL 接口 vs. CMOS 接口： CMOS 使用不同的晶体管技术，通常功耗更低，输入阻抗更高，高低电平的电压范围定义可能更宽或不同（但也常兼容 TTL 电平）。现代很多芯片是 BiCMOS 或纯 CMOS 设计，但接口电平兼容 TTL (LVTTL)。
优缺点：
- 优点： 原理简单，成本低，广泛支持，易于实现板级互连。
- 缺点： 抗噪声能力较弱（单端信号），传输距离有限（通常几厘米到一米以内，取决于速度和环境），功耗相对较高（相比更新的标准如 LVDS），并行总线需要大量连线。

总结：

TTL 接口是一种基础的、基于特定电压范围（低电平 ~0V，高电平 ~3.3V/5V）的数字信号传输硬件标准。它常用于电路板内部或板与板之间短距离的芯片通信（并行或串行）。理解其电压定义以及与 RS-232 等其他接口的区别至关重要，避免连接错误导致设备损坏。在现代电子系统中，低压版本 LVTTL (3.3V) 是主流。
