好的，数字集成电路（Digital IC）的主要特性参数可以归纳为以下几大类：
-
速度性能 (Speed Performance)
- 工作频率 (Operating Frequency)： 芯片能稳定工作的最高时钟频率（fMAX）。单位：Hz（如 GHz, MHz）。
- 传输延迟 (Propagation Delay)：
- 门延迟 (Gate Delay)： 信号从输入端传播到输出端所需要的时间（tPD/tPHL/tPLH）。单位：ns 或 ps。
- 触发器到触发器延迟 (Register-to-Register Delay)： 数据从源触发器输出，通过组合逻辑，到目标触发器输入并被锁存所需的时间。这个时间加上时钟偏斜决定了芯片的最高工作频率。
- 时钟到输出延迟 (Clock-to-Output Delay)： 时钟有效沿到达后，数据在输出端变成有效所需的时间（tCO）。
- 建立时间 (Setup Time)： 数据在时钟有效沿到来之前必须保持稳定的最短时间（tSU）。单位：ns 或 ps。不满足会导致锁存错误。
- 保持时间 (Hold Time)： 时钟有效沿到来之后数据必须保持稳定的最短时间（tH）。单位：ns 或 ps。不满足会导致锁存错误。
- 上升/下降时间 (Rise Time / Fall Time)： 信号从逻辑低电平上升到高电平（或从高下降到低）所需的时间（tr, tf）。通常定义为在高低电平阈值之间变化（如 10% 到 90% 的 VDD）所需的时间。单位：ns 或 ps。影响功耗和信号完整性。
-
功耗特性 (Power Consumption Characteristics)
- 动态功耗 (Dynamic Power)： 电路状态切换（充电/放电节点电容）和短路电流引起的功耗。
- 开关功耗 (Switching Power)： 主要部分，与电源电压平方、频率、负载电容、开关活动率成正比。
- 内部功耗 / 短路功耗 (Internal Power / Short-Circuit Power)： 在输入信号跳变期间，PMOS 和 NMOS 管短暂同时导通引起的功耗。
- 静态功耗 (Static Power / Leakage Power)： 电路在稳态（不切换）时因 MOS 管亚阈值漏电、栅极漏电等引起的功耗。随着工艺节点缩小，静态功耗占比越来越大。单位：uW/mW/W。
- 总功耗 (Total Power)： 动态功耗 + 静态功耗。
- 功耗-延迟积 (Power-Delay Product)： 综合评估性能和能效的指标（单位：焦耳 J）。数值越小，表示单位能量实现的操作越多、能效越高。
- 动态功耗 (Dynamic Power)： 电路状态切换（充电/放电节点电容）和短路电流引起的功耗。
-
电气特性 (Electrical Characteristics)
- 电源电压 (Supply Voltage)： 芯片正常工作所需的电压（VDD/VCC, VSS/GND）。有最小、典型、最大值范围。
- 输入逻辑电平 (Input Logic Levels)：
- 输入低电平电压 (VIL)： 低于此电压保证被识别为逻辑‘0’的最高电压。
- 输入高电平电压 (VIH)： 高于此电压保证被识别为逻辑‘1’的最低电压。
- 输出逻辑电平 (Output Logic Levels)：
- 输出低电平电压 (VOL)： 在特定负载电流（IOL）下，输出逻辑‘0’时的电压。
- 输出高电平电压 (VOH)： 在特定负载电流（IOH）下，输出逻辑‘1’时的电压。
- 噪声容限 (Noise Margin)： 抵抗外部噪声干扰的能力。
- 低电平噪声容限 (NML)： VIL - VOL
- 高电平噪声容限 (NMH)： VOH - VIH
- 输入漏电流 (Input Leakage Current)： 输入引脚在施加稳定高/低电平时流入/流出该引脚的微小电流（IIL, IIH）。单位：uA/nA。
- 输出驱动电流 / 拉电流与灌电流 (Output Drive Current / Sink/Source Current)：
- 最大低电平输出电流 (IOL)： 输出端能“灌入”（吸收）的最大电流（即流入输出端），同时保持输出电压不超过 VOL。
- 最大高电平输出电流 (IOH)： 输出端能“吐出”（提供）的最大电流（即从输出端流出），同时保持输出电压不低于 VOH。
-
驱动能力与负载 (Drive Strength & Loading)
- 扇出系数 (Fan-Out)： 一个门的输出能驱动同类门的最大数量。受限于输出驱动电流和后续输入电容/电流。
- 输入电容 (Input Capacitance)： 输入引脚对地的等效电容。它决定了驱动门所需的充电电流（影响上升/下降时间、功耗、扇出能力）。单位：pF。
- 输出电容 (Output Capacitance)： 输出引脚对地的等效电容。包括寄生电容和外部负载电容。
-
物理与封装特性 (Physical & Package Characteristics)
- 工艺节点： 如 28nm, 14nm, 7nm, 5nm 等，代表了制造工艺的特征尺寸，直接影响性能、功耗和集成度。
- 封装类型 (Package Type)： 如 QFP, BGA, CSP, LQFP, SOIC, DIP 等。影响引脚数、尺寸、散热、成本等。
- 管脚数量与排布： 输入/输出管脚数、电源/地管脚数以及管脚布局。
- 物理尺寸： 芯片（Die）本身的尺寸和封装（Package）的外部尺寸。
- 工作温度范围 (Operating Temperature Range)： 芯片能保证功能正常工作的环境温度范围（如 -40°C 到 +85°C， 0°C 到 +125°C， -55°C 到 +125°C）。
- 功耗密度： 单位面积上的功耗（W/cm²），是芯片散热设计的关键参数。
这些特性参数共同决定了数字集成电路的性能、功耗、成本、可靠性以及在系统中的兼容性。在选择和使用芯片时，需要综合考虑这些参数以满足设计要求。
CMOS数字集成电路是什么？CMOS数字集成电路有什么特点？
CMOS数字集成电路是什么？CMOS数字集成电路有什么特点？CMOS数字集成电路的使用注意事项是什么？
dfasda
2021-06-22 07:46:35
数字集成电路测试流程
数字集成电路的测试主要包括直流参数测试 (DC Test)、交流参数测试(AC Test)、功能测试（Function Test)、可测性设计（DFT）测试等。典型的数字集成电路测试顺序如图所示。
2023-05-26 10:08:33
数字电路实战精选——数字集成电路应用260例
其他电路的综合应用实例。在每个实例中，采用“电路组成与功能”、“工作原理”、“典型芯片介绍”的方式，使读者一目了然，易读易懂。书中的实例具有简便实用的价值，能使读者应用到自己的电路中。《数字集成电路
elecfans短短
2019-04-08 17:09:11
音响集成电路是数字集成电路吗
音响集成电路（Audio Integrated Circuit，简称IC）是一种用于处理音频信号的集成电路。它们可以是数字的，也可以是模拟的，具体取决于它们的设计和功能。 数字集成电路处理
2024-09-24 15:57:59
数字集成电路芯片设计中pspice参数含义解释
有源器件在符号库中的名称（NAME）通常以关键字开头，后根长度不超过8个字符的字母或数字命名，如Q2N2222表示已知NPN型BJT。74系列的数字集成电路芯片以他们的模型号作为源器件名称。有源器件
liese
2019-05-21 06:11:08
数字集成电路的发展历程和应用
数字集成电路（Digital IC）具有集成度极高、体积很小、功耗超低、系统可靠性高及便于电子系统（如计算机）处理等特点。数字集成电路（如 CPU 芯片、DSP芯片、SoC芯片、各种存储芯片或专门
2023-11-15 09:17:57
多路开关数字集成电路TC4053相关资料下载
多路开关数字集成电路TC4053资料下载内容主要介绍了：TC4053引脚功能与实测电压TC4053内部方框图
沈文强66
2021-04-02 06:56:45
数字集成电路低功耗设计分析器
随着登纳德缩放定律在2005年终结以后，大规模数字集成电路的功耗问题以及由功耗问题衍生而来的散热问题、可靠性问题逐步凸显出来。因此如何有效降低大规模数字集成电路的功耗成为近10年来大规模数字集成电路
2021-09-01 09:17:14

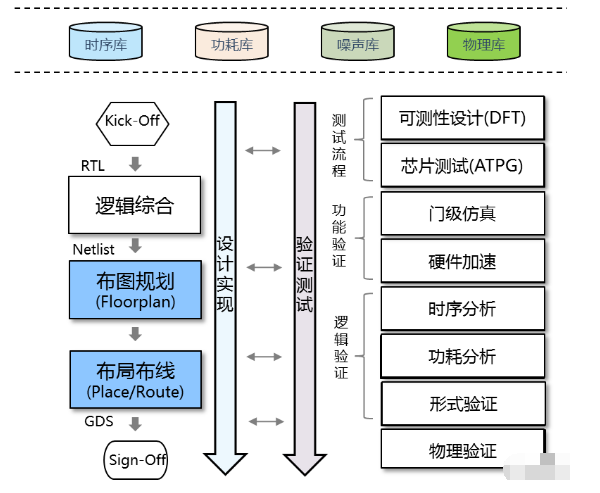

数字集成电路芯片的设计流程详解
数字集成电路芯片的设计流程由一系列的设计实现和验证测试过程组成（图1）。首先是功能定义，它描述了对芯片功能和性能参数的要求，我们使用系统设计工具设计出方案和架构，划分好芯片的模块功能。
2021-06-06 16:56:14
详解数字集成电路分类是怎么分的？
逻辑器件是用来实现某种特定逻辑功能的电子器件,最简单的逻辑器件是与、或、非门,在此基础上可实现复杂的时序和组合逻辑功能。随着电子技术的发展,电路集成度不断提高,数字集成电路也从SSI、MSI、LSI
alexdos
2019-02-26 09:51:21
模拟集成电路和数字集成电路的区别
根据 IC Insights，半导体按产品划分，分为集成电路(IC)、分立器件(二极管、晶闸管、功率晶体管等)、光电器件(光传感器、图像传感器、激光发射器等)和传感器(压力传感器、温度传感器、磁场传感器等)/集成电路通常可分为模拟集成电路和数字集成电路两大类。
2019-09-25 14:51:25

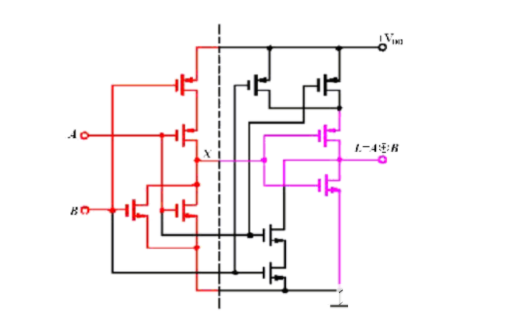

CMOS数字集成电路的特点和资料详细概述
