PWM（脉宽调制）原理
PWM（Pulse Width Modulation，脉宽调制）是一种通过调节数字信号脉冲的宽度（占空比），来等效控制输出平均电压或功率的技术。其核心原理如下：
1. 基本原理

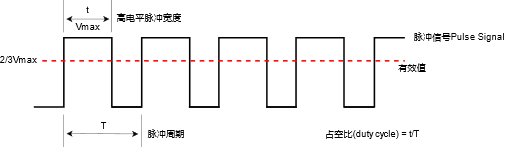

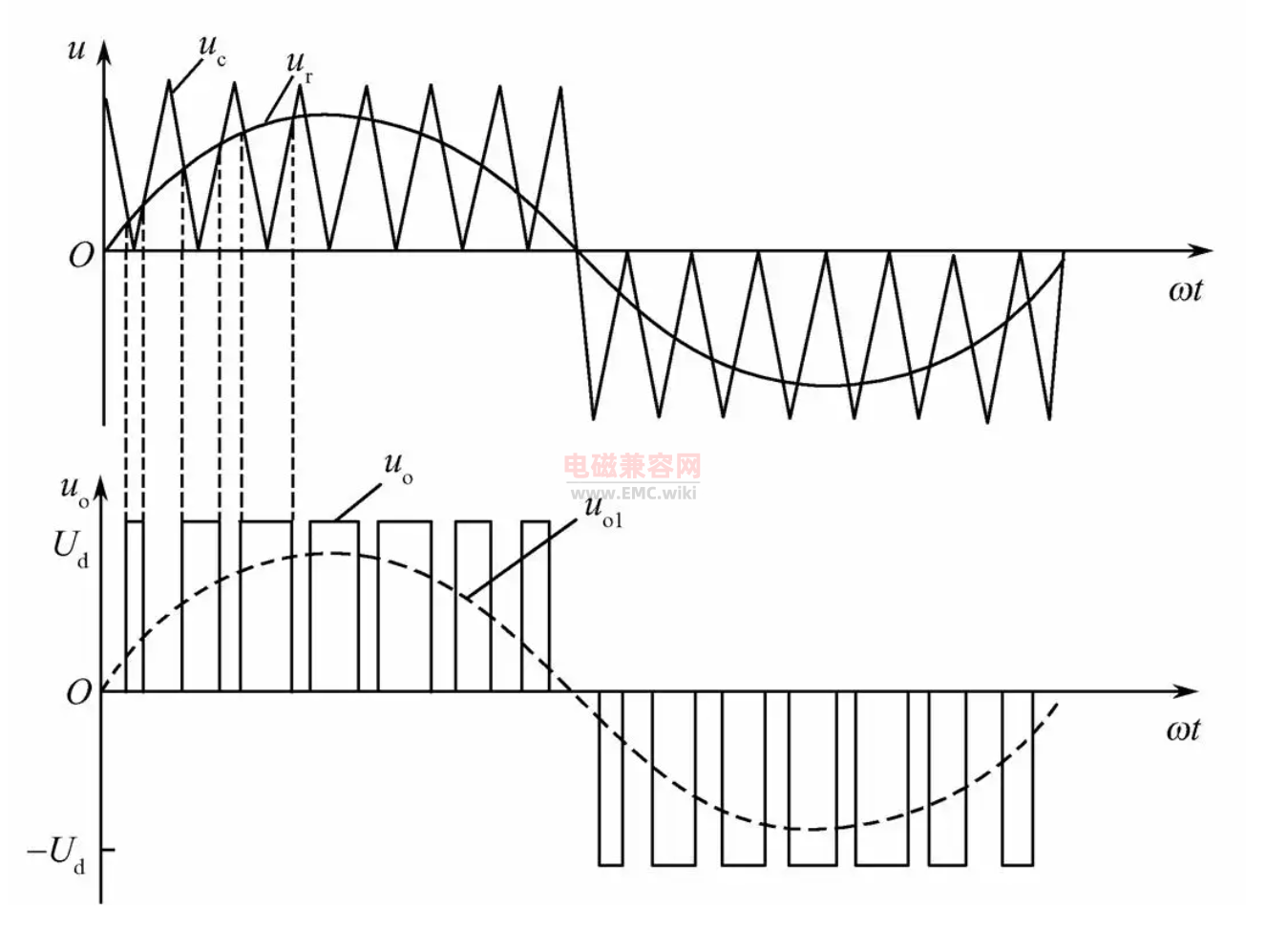

- 周期性脉冲信号：PWM信号由固定频率的方波组成，每个周期包含高电平（ON）和低电平（OFF）两部分。
- 占空比（Duty Cycle）：
定义为高电平时间占整个周期的比例，公式为：
[ \text{占空比} = \frac{\text{高电平时间}}{\text{周期时间}} \times 100\% ] - 等效平均电压：
通过调节占空比，输出的平均电压随占空比线性变化：
[ V{\text{avg}} = \text{占空比} \times V{\text{max}} ] 例如：若占空比为30%，最大电压为12V，则平均电压为3.6V。
2. 工作方式
- 开关控制：PWM通过快速切换电源的“开”和“关”，利用电子元件的惯性（如电感的续流、LED的视觉暂留）将离散脉冲转换为平滑的输出。
- 数字信号优势：开关器件（如MOSFET）工作在全开或全关状态，功耗低、效率高，避免了模拟控制中的线性损耗。
3. 典型应用
- 电机调速：占空比越大，电机平均电压越高，转速越快。
- LED调光：占空比高则亮度高，反之变暗（人眼感知为连续亮度）。
- 电源转换：用于DC-DC转换器（如Buck、Boost电路），调节输出电压。
- 音频信号合成：通过高频PWM滤波生成模拟音频信号。
4. 核心优点
- 高效率：开关器件损耗极小，适合大功率控制。
- 精确控制：占空比可通过数字微控制器（如Arduino、STM32）精准调节。
- 抗干扰强：数字信号比模拟信号更稳定，不易受噪声影响。
示例说明
假设用PWM控制LED亮度：
- 占空比 100%：LED常亮（最大亮度）。
- 占空比 50%：LED一半时间亮、一半时间灭，人眼感知为中等亮度。
- 占空比 10%：LED微弱发光。
通过调整占空比，即可实现无级调光，而无需改变实际供电电压。
