好的！电平转换电路是一种至关重要的电子电路，它用于连接工作在不同电源电压下的数字（或模拟）器件，确保它们之间能够安全、可靠地通信，而不会损坏器件或导致信号错误。
为什么需要电平转换？
- 电压不匹配： 现代电子系统中，不同芯片或模块可能使用不同的标准电源电压（例如，微控制器用3.3V，传感器用5V，老设备用1.8V，高速接口用1.2V等）。
- 信号兼容性：
- 高电平电压不同： 一个器件输出的“高电平”（逻辑1）可能是3.3V，而另一个器件可能要求最低4V才算高电平。
- 低电平电压不同： 一个器件输出的“低电平”（逻辑0）可能是0.4V，而另一个器件可能要求低于0.8V才算低电平。
- 输入耐受电压： 一个器件的输入引脚可能只能承受最高3.6V电压，而另一个器件输出高电平可能达到5V，直接连接会导致输入引脚损坏。
- 逻辑错误： 即使不损坏器件，电压不匹配也可能导致接收端将高电平误判为低电平，或将低电平误判为高电平。
电平转换电路的作用
- 电压适配： 将发送端输出的信号电压范围 “转换” 到接收端能正确识别和耐受的电压范围。
- 信号隔离： 在一定程度上隔离两边的电源域，防止高压串入低压侧造成损坏。
- 保持逻辑状态： 确保逻辑“高”和逻辑“低”的状态在转换前后保持不变（即“1”转换后还是“1”，“0”转换后还是“0”）。
- 方向处理： 根据信号是单向（只从一个方向流向另一个方向）还是双向（如I²C, SMBus, SPI中的部分信号），电平转换电路需要支持相应的方向控制。
常见的电平转换电路方案
-
电阻分压器 (最简单，单向，降压)：
- 原理： 使用两个电阻串联在高压侧输出和地之间，从中间节点取电压作为低压侧输入。
- 优点： 成本极低，电路简单。
- 缺点： 只能单向转换（高压到低压），只能降压，输出阻抗高（可能影响信号边沿速度和驱动能力），有静态电流功耗。不适合高速或双向信号。
- 应用： 低速单向信号，如按键、状态指示等。
-

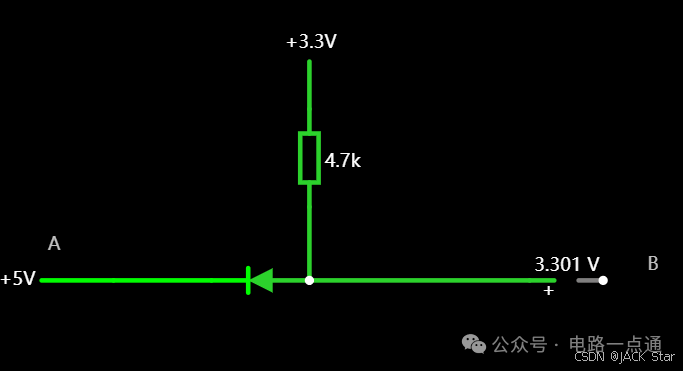

二极管电平移位 (单向，降压)：
- 原理： 高压侧输出通过一个串联二极管连接到低压侧输入，低压侧输入通过一个上拉电阻拉到自身电源电压。
- 优点： 电路相对简单，输出阻抗比分压器低。
- 缺点： 只能单向转换（高压到低压），只能降压，有0.3-0.7V的二极管压降（需要考虑），信号高电平被钳位在低压侧电源电压+Vfwd（二极管正向压降）。
- 应用： 比电阻分压器稍快的单向降压转换（如UART通信）。
-

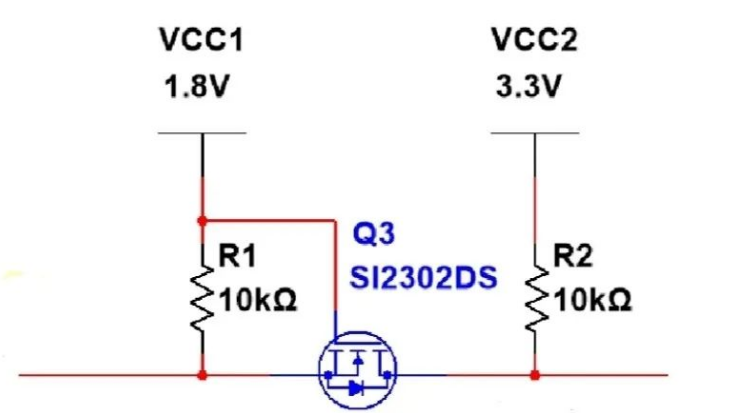

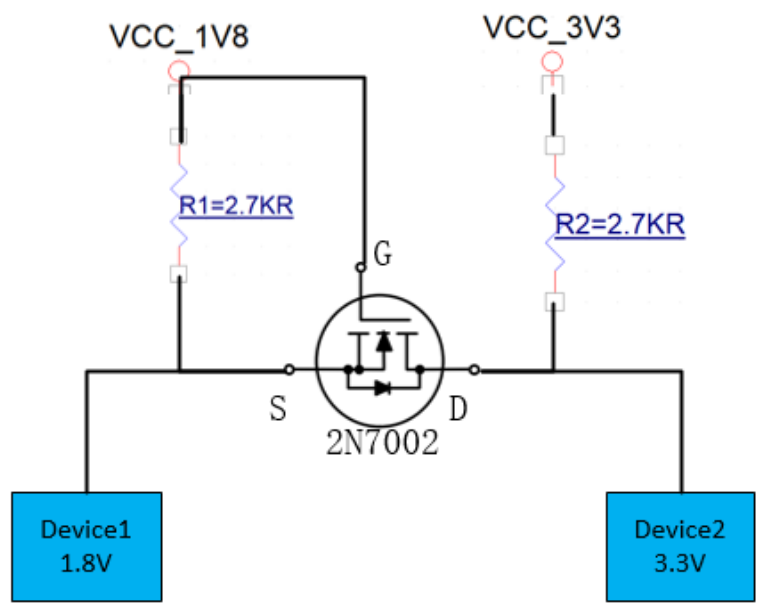

MOSFET电平转换器 (通用，双向)：
- 原理： 这是最常用的方案，尤其是采用单N沟道MOSFET（有时用双MOSFET）的方案。核心是利用MOSFET的开关特性和体二极管（或栅源阈值电压）来实现自动方向控制。
- 高压侧电源(
VCC_HIGH)接一个上拉电阻(Rpullup_H)。 - 低压侧电源(
VCC_LOW)接一个上拉电阻(Rpullup_L)。 - 一个N沟道MOSFET（栅极G接
VCC_LOW，源极S接低压侧信号LOW_SIDE，漏极D接高压侧信号HIGH_SIDE)。
- 高压侧电源(
- 工作过程：
- 当两侧均为高电平：MOSFET导通（
Vgs = VCC_LOW - VCC_LOW = 0V，实际因体二极管或阈值不完全导通，但两侧都被各自上拉电阻拉至高电平）。 - 当
LOW_SIDE拉低至0V：MOSFET导通（Vgs = VCC_LOW - 0V > Vth），将HIGH_SIDE也拉低至接近0V。 - 当
HIGH_SIDE拉低至0V：MOSFET的体二极管导通（如果存在），将LOW_SIDE拉低至一个二极管压降（约0.7V），这个电压通常足以被低压侧识别为低电平。同时，Vgs ≈ VCC_LOW - (VOL + Vdiode) > Vth，MOSFET也会导通，最终将LOW_SIDE完全拉低至接近0V。
- 当两侧均为高电平：MOSFET导通（
- 优点： 双向转换（自动适应方向），电路相对简单，速度快（相比电阻分压），功耗低（静态时只有漏电流）。
- 缺点： 需要选择合适的MOSFET（低导通电阻
Rds(on)，低阈值电压Vth），对上升下降时间有一定影响。主要适用于数字信号。 - 应用： I²C, SMBus, SPI等双向总线信号的电平转换非常普遍。也适用于通用双向数字IO。
- 原理： 这是最常用的方案，尤其是采用单N沟道MOSFET（有时用双MOSFET）的方案。核心是利用MOSFET的开关特性和体二极管（或栅源阈值电压）来实现自动方向控制。
-
专用电平转换芯片 (集成方案，灵活高效)：
- 原理： 将复杂的电平转换电路（可能包含MOSFET、驱动逻辑、方向控制、ESD保护等）集成在一个芯片内。
- 类型：
- 固定方向型： 明确区分输入/输出端，支持单向或一组固定方向的多通道转换（如4位、8位）。
- 自动方向型： 类似MOSFET方案原理，但集成优化，性能更好，专门设计用于I²C/SMBus等双向总线。
- 电压跟随型 (如TXB010x, TXS010x等)： 内部结构复杂，通常能自动检测信号方向，支持很宽的电压范围（如1.2V到3.6V转1.65V到5.5V），驱动能力强，速度快，集成ESD保护。是当前最主流的方案。
- 优点： 使用简单（只需连接引脚和上拉电阻），性能优异（速度快、驱动能力强），方向控制灵活（固定或自动），集成ESD保护，可靠性高，占用PCB面积小。
- 缺点： 成本相对分立MOSFET方案稍高。
- 应用： 几乎适用于所有需要电平转换的场景，特别是高速（USB， SDIO， MMC等）、多通道、要求高可靠性和易用性的场合。是现代设计的首选。
选择电平转换方案的因素
- 信号方向: 单向还是双向？
- 电压范围: 输入输出电压分别是多少？转换范围有多大？
- 信号速度/频率: 信号变化的快慢（上升/下降时间，数据速率）。
- 通道数量: 需要转换多少路信号？
- 驱动能力: 需要驱动多大的负载电容或电流？
- 成本: 方案的成本预算。
- PCB空间: 可用电路板面积大小。
- 功耗: 对静态功耗和动态功耗的要求。
- 易用性: 设计和实现的复杂性。
总结表
| 方案 | 方向 | 电压转换 | 速度 | 成本 | 复杂度 | 典型应用 |
|---|---|---|---|---|---|---|
| 电阻分压器 | 单向 | 仅降压 | 低 | 很低 | 很低 | 低速单向信号 (按键，LED) |
| 二极管电平移位 | 单向 | 仅降压 | 中低 | 低 | 低 | 较快单向降压 (UART) |
| MOSFET (N沟道) | 双向 | 升降压 | 中高 | 中低 | 中 | 双向总线 (I²C, SMBus) |
| 专用IC (固定方向) | 单向 | 升降压 | 高 | 中 | 低 | 多通道单向信号 |
| 专用IC (自动方向) | 双向 | 升降压 | 很高 | 中高 | 很低 | 高速双向总线 (I²C, SPI, UART, GPIO) |
重要注意事项
- 电平兼容性： 不仅要看标称电压，还要仔细检查器件的输入/输出高低电平电压阈值(
Vih,Vil,Voh,Vol)是否符合要求。 - 上升/下降时间： 电平转换电路可能会影响信号的边沿速度（陡峭程度），高速信号需特别注意。
- 上拉电阻： MOSFET方案和大多数专用IC都需要合适的上拉电阻，其阻值影响信号边沿速度和功耗。
- 电源时序： 在某些情况下，电源的上电顺序可能很重要（比如确保电平转换器在两侧信号出现前已供电）。
- 地连接： 两边电路的地(
GND)通常需要连接在一起，为信号提供参考点。
希望这个详细的解释能帮助你理解电平转换电路的作用、原理和各种实现方案！在实际设计中，专用电平转换芯片通常是性能和易用性的最佳选择。
