在PCB手工焊接中，合适的焊盘间距设计至关重要，它直接影响焊接质量和操作难度。以下是关键原则和建议：
一、核心间距要素
-
焊盘间距
- 贴片元件：

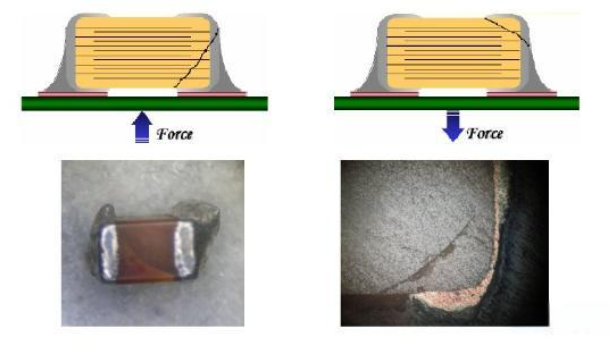

- 电阻/电容（0402以上）：焊盘间距 ≥ 0.3mm（建议 ≥ 0.5mm）
- IC芯片（如QFP/TSSOP）：引脚间距 ≥ 0.5mm（0.65mm以上更易手工操作）
- 通孔元件：
- 引脚间距 ≥ 2.54mm（标准排针）或 ≥ 1.27mm（高密度连接器），需确保烙铁头有操作空间。
- 贴片元件：
-
与相邻元件距离
- 元件本体间距 ≥ 1mm（避免热风枪/烙铁误触周边元件）
- 焊盘边缘间距 ≥ 0.5mm（防焊锡桥连）
二、特殊场景处理
-
密脚IC焊接（如LQFP）
- 使用 尖头烙铁（0.2mm口径） + 助焊剂，间距 ≥ 0.4mm 仍可操作。
- 技巧：引脚对齐后先固定对角，拖焊时利用焊锡表面张力带走多余锡料。
-
散热焊盘与通孔
- 接地焊盘与过孔间距 ≥ 0.5mm，避免焊锡流入孔内堵塞。
三、关键避免事项
✅ 禁止相邻焊盘直接相连（即使原理图共地，PCB上也需保留隔离间隙）
✅ 高压电路（如AC220V）：间距 ≥ 3mm（符合安规防爬电）
✅ 高频信号线：间距 ≥ 2倍线宽（减少串扰）
四、可靠性与操作简化建议
| 场景 | 最小建议间距 | 工具/材料 |
|---|---|---|
| 新手焊接0805电阻 | ≥0.8mm | 刀头烙铁 + 焊锡丝 |
| QFN封装芯片 | ≥0.5mm | 热风枪 + 高活性焊膏 |
| 排针/排母 | ≥1.5mm | 弯嘴钳 + 放大镜 |
五、问题诊断与解决
- 焊锡桥连：立即用 吸锡带 + 助焊剂 清理
- 虚焊风险：间距过大导致焊锡无法流动 → 补加助焊剂并延长加热时间
- 元件移位：间距过小易受热扰动 → 用耐热胶带预先固定
总结口诀
“小间距靠技巧，大间距靠设计；
助焊剂不可少，放大镜保精度。”
实际操作建议：
- 优先选择 0.6mm以上间距的封装（如SOP替代QFP）
- 焊接后必须用 强光放大镜（10倍）检查桥连
- 关键区域用 阻焊油墨覆盖 隔离焊盘
通过合理设计+工具优化，即使手工焊接也能稳定处理0.3mm间距的元件，但设计预留余量是提升效率的关键！有特定元件问题可提供封装图，为你进一步分析。
