好的，我们来详细解释一下PWM开关电源是什么以及它的工作原理。
一、PWM开关电源是什么？
- 本质： PWM开关电源是一种高效率的电能转换装置。它利用半导体开关器件（如MOSFET、IGBT）高速、重复地导通（开）和关断（关），将输入的直流（DC）或交流（AC经过整流后的直流）电压，转换成所需电压/电流的直流输出。
- PWM的含义： PWM是脉宽调制 (Pulse Width Modulation) 的缩写。这是这类电源的核心控制技术。
- 它通过精确控制开关器件导通的时间（脉宽）相对于整个开关周期的比例（即占空比） 来调节输出电压。
- 想象一下快速开关的水龙头：开的时间越长（占空比越大），平均水流（输出电压）越大；开的时间越短（占空比越小），平均水流越小。
- “开关”的来源： 与传统的线性电源不同：
- 线性电源： 调整管（如晶体管）工作在线性放大区，像个可调电阻，通过耗散掉多余的功率（以热能形式）来降压和稳压。效率低（通常30-60%）、体积大、发热严重，但纹波小、干扰低。
- 开关电源： 调整管工作在开关状态（饱和导通或完全关断）。导通时阻抗极小，压降很低，功耗小；关断时几乎没有电流流过，功耗也小。因此主要功耗发生在状态切换的瞬间，整体效率极高（通常85%以上，高级的>95%）。同时体积小、重量轻、适用输入电压范围广。
二、PWM开关电源基本工作原理（以最基础的Buck降压型为例）
一个典型的PWM开关电源（非隔离降压型）包含以下关键部分：
- 输入滤波： 滤除输入电压中的高频干扰，也阻止开关电源自身产生的高频噪声倒灌回输入源。
- 开关管 (Switching Transistor, e.g., MOSFET)： 这是核心执行部件，由控制电路驱动，进行高速的开通和关断操作。
- 续流二极管 (Freewheeling Diode) / 同步整流管 (Synchronous Rectifier)： 在开关管关断期间，为电感中存储的能量提供泄放回路（保持电流连续）。
- 储能电感 (Inductor)： 核心储能和滤波元件。在开关管导通时储存能量；在开关管关断时释放能量，并向负载供电，同时起到平波作用。
- 输出滤波电容 (Output Capacitor)： 进一步滤除输出电压的高频纹波，使输出直流更平滑。
- PWM控制与驱动电路：
- 误差放大器： 比较输出电压的实际值（通过反馈网络采样）与设定参考值（如2.5V或0.8V），产生一个误差电压信号。
- PWM发生器： 核心控制器（如专用PWM IC，或微控制器）。它包含一个固定频率的振荡器（决定开关频率）和一个比较器。
- 振荡器产生锯齿波 (Sawtooth Wave) 或三角波 (Triangle Wave)。
- 比较器将误差放大器输出的误差电压与这个锯齿波/三角波进行比较。
- 当误差电压 > 锯齿波电压时，比较器输出高电平，驱动开关管导通。
- 当误差电压 < 锯齿波电压时，比较器输出低电平，驱动开关管关断。
- 驱动电路： 将PWM发生器产生的控制信号进行功率放大，以足够能力驱动开关管的栅极。
- 反馈网络 (Feedback Network)： 由电阻分压器组成，将输出电压按比例衰减到与参考电压相当的水平，送入误差放大器的反相输入端。
工作过程详解（Buck降压电路）
-
开关管导通阶段 (TON):
- PWM控制信号使开关管导通。
- 电流从输入正端 → 开关管 → 电感 → 输出滤波电容 & 负载 → 输入负端（地）。
- 电感电流线性上升，电感将电能转换为磁能储存起来。
- 续流二极管反偏截止。输出电容充电并向负载供电。
-
开关管关断阶段 (TOFF):
- PWM控制信号使开关管关断。
- 电感为了维持原有电流方向，产生感应电动势（极性反转），使原负载端为正。
- 续流二极管正偏导通（或同步整流管导通），形成回路：电感 → 输出滤波电容 & 负载 → 续流二极管 → 回到电感。
- 电感储存的磁能转化为电能释放给负载和输出电容。电感电流线性下降。
-
连续循环与调节：
- 上述导通(TON)和关断(TOFF)过程以固定的频率（如100kHz-1MHz）高速重复。
- 输出电压的平均值 (VOUT) 取决于输入电压 (VIN) 和开关管的 占空比 (D)： VOUT = D * VIN。
- 占空比 (D) = TON / (TON + TOFF)，即开关管导通时间占整个开关周期的比例。
- 当负载加重或输入电压下降导致输出变低：
- 误差放大器检测到实际电压低于参考值。
- 误差电压增大。
- PWM比较器中，更大的误差电压会更快地超过上升的锯齿波。
- 比较器输出为高电平的时间（即TON）变长 --> 占空比D增大。
- 根据 VOUT = D * VIN，新的D变大 --> VOUT升高，从而补偿了之前的下降。
- 反之，当负载变轻或输入电压升高导致输出升高时：
- 误差放大器输出减小。
- 比较器输出高电平的时间（TON）变短 --> 占空比D减小。
- 根据 VOUT = D * VIN，D减小 --> VOUT下降，维持稳定。
- 这样通过负反馈环路，不断实时调整脉宽（占空比），最终稳定输出电压。
总结关键点
- 高效率： 开关管工作于理想的开关状态（导通压降低、关断漏电小），损耗主要发生在状态转换瞬间。高频工作减小了磁性元件的体积。
- 电压调节： 通过负反馈环路和PWM控制技术，实时调节开关管的导通时间占空比来改变平均输出电压，实现稳压。
- 高频开关： 典型工作频率在几十kHz到几MHz。高频允许使用更小的电感和电容。
- 常用拓扑： Buck (降压), Boost (升压), Buck-Boost (升降压), Flyback (反激，常用隔离), Forward (正激，常用隔离), LLC谐振等。基本原理类似，都利用PWM控制开关动作，只是电路连接方式和能量传递路径不同。
三、PWM开关电源的特点
- 优点：
- 效率高 (通常85%-95%+)
- 体积小、重量轻 (得益于高频和小型元件)
- 输入电压范围宽
- 可同时实现升压、降压、反相（取决于拓扑）
- 可提供电气隔离（通过变压器）
- 缺点：
- 电路相对复杂
- 输出电压有高频纹波和噪声 (需要通过良好设计抑制)
- 会产生电磁干扰 (EMI) (需合理布局和滤波)
总结
PWM开关电源是利用半导体开关器件的快速通断特性，结合精确的脉宽调制（PWM）控制技术和高频储能元件（电感、电容），通过调整开关管导通时间占空比来实现高效电能转换和稳压输出的电源。其核心在于高速开关和反馈闭环控制的脉宽调节，克服了线性电源效率低的缺点，是现代电子设备中最主流的电源类型。
开关电源pwm控制的基本原理
pwm控制的基本原理，从以下三个方面进行详尽阐述：开关电源基本工作原理介绍、pwm控制原理、pwm控制在开关电源中的应用。 一、开关电源基本工作原理介绍 开关电源是电压型的电源，能够将输入电压转化为输出电压。其基本构成要素包
2023-09-02 10:25:51

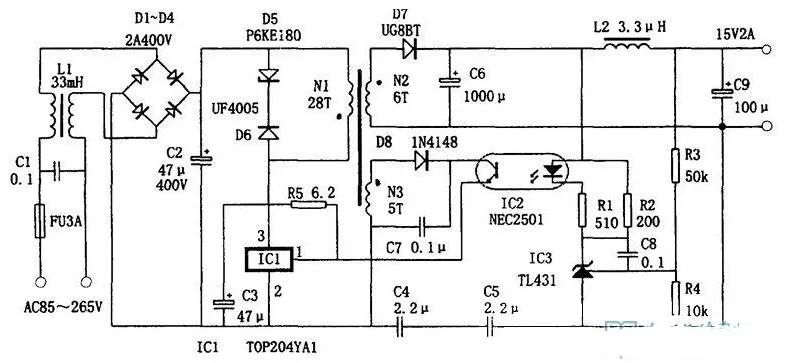

开关电源常用pwm芯片是什么？
的关键部件之一，用于控制开关管的开关状态，从而控制输出电压和电流大小。下面就来详细介绍一下开关电源常用的pwm芯片。 1. TL494 TL494是一种常用的pwm芯片，具有多种保护功能和广泛的应用范围。主要优点包括：输出频率高、精度高、稳定
2023-08-18 14:07:11
pwm开关电源输出电压跳动原因分析
PWM（Pulse Width Modulation，脉冲宽度调制）开关电源输出电压跳动是一个复杂的问题，可能涉及多个方面的因素。以下是对PWM开关电源输出电压跳动原因的分析： 一、PWM开关电源
2024-10-18 17:14:42
PWM开关电源的特点
稳压电源和晶闸管相控电源。早期出现的是串联型开关电源，其主电路拓扑与线性电源相仿，但功率晶体管工作于开关状态。随着脉宽调制（PWM）技术的发展，PWM开关电源问世，它的特点是用20kHz的载波进行
向日葵的花季
2021-10-28 08:47:09

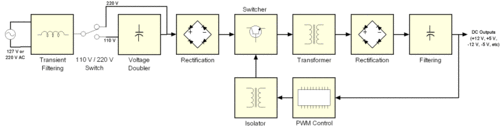

PWM开关电源的工作原理
工作原理 开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏-安
2023-01-13 08:40:17
PWM开关电源的工作原理
工作原理 开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏-安
2023-11-01 14:16:11

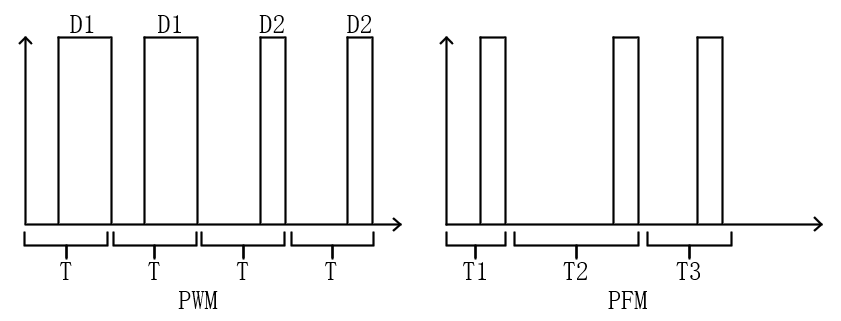

开关电源的PFM与PWM怎么区分？
