Cadence（楷登电子）的电源完整性（Power Integrity, PI）仿真工具是其高速数字设计解决方案的核心组成部分，主要用于分析和优化电子系统的电源传输网络（Power Delivery Network, PDN），确保电源稳定可靠。以下是针对Cadence电源完整性仿真的关键点解析（使用中文回答）：
一、主要仿真工具
Cadence 提供多款工具协同完成 PI 分析，核心包括：
- Allegro PCB PI Option (CPS - Cadence Power Integrity)
- 集成于Allegro PCB设计环境，支持从原理图到布局的完整PI流程。
- 功能：直流压降（IR Drop）分析、交流阻抗（AC Impedance）分析、去耦电容优化、平面谐振分析等。
- Sigrity™ PowerDC
- 直流分析专业工具：检测电流密度、电压降、过孔电流瓶颈，确保电源网络满足IR Drop目标。
- 支持电热协同仿真（电流密度与温升关联）。
- Sigrity™ PowerSI
- 频域交流分析工具：提取PDN阻抗（Z参数）、电源地平面阻抗、谐振频率，优化电容布局。
- Sigrity™ SystemPI

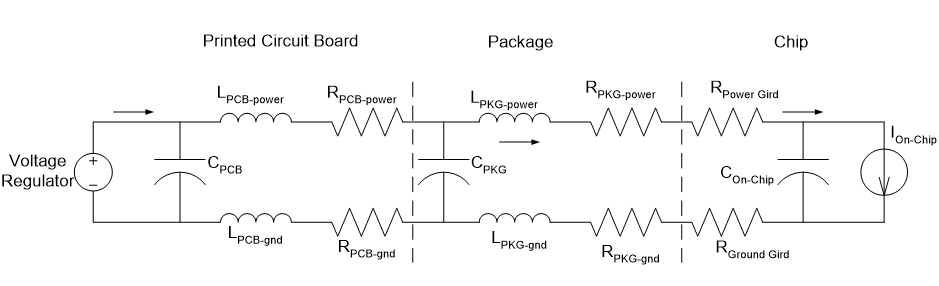

- 系统级PI分析：支持多板/芯片-封装-PCB协同仿真，结合SPICE模型进行瞬态噪声分析。
- Clarity™ 3D Solver
- 基于云的高精度三维电磁场求解器：用于复杂封装、连接器的电磁建模，提升PI仿真精度。
二、核心仿真内容
- 直流分析（DC Analysis）
- IR Drop仿真：计算电流路径上的电压损失，确保电源电压不低于芯片工作门槛（如±3%容限）。
- 电流密度热图：识别过流风险区域（如窄走线、过孔阵列）。
- 交流阻抗分析（AC Impedance）
- PDN目标阻抗计算（如：( Z{target} = \frac{V{dd} \times Ripple\%}{I_{max}} )）。
- 绘制阻抗 vs 频率曲线，确保在全频段（通常DC~1GHz）低于目标阻抗。
- 电容优化（Decap Optimization）
- 自动建议电容种类、数量及位置，填充阻抗“凹陷”（如并联谐振点）。
- 噪声耦合分析

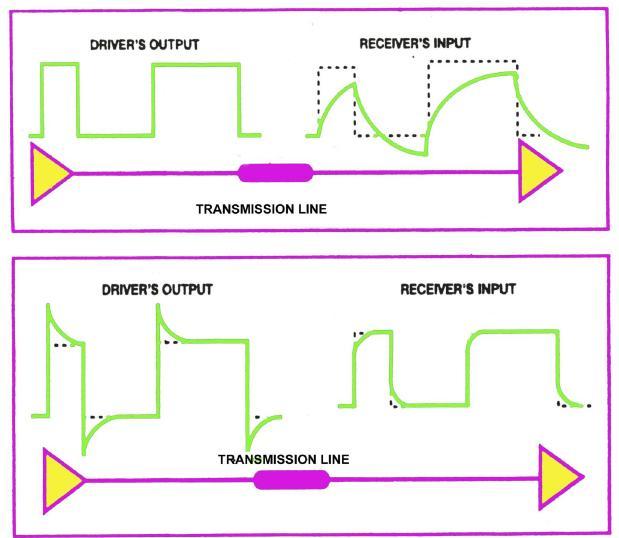

- 开关噪声（SSN/Simultaneous Switching Noise）对信号完整性的影响。
- 地弹（Ground Bounce）及电源调制效应。
三、典型工作流程
- 前处理
- 导入PCB/封装设计（Allegro文件）。
- 定义VRM（电压调节模块）、Sink（芯片电源引脚）及电流模型。
- 设置叠层结构、材料属性、电容库。
- 仿真执行
- 直流阶段：运行PowerDC，检查IR Drop热点。
- 交流阶段：用PowerSI提取频域阻抗，优化电容方案。
- 瞬态阶段（可选）：在SystemPI中注入动态电流波形，验证瞬态响应。
- 结果分析与优化
- 可视化：电压分布云图、阻抗曲线、电流密度热图。
- 迭代修改：调整电容布局、增加平面铜箔、优化过孔分布。
- 签核验证
- 通过仿真报告确认设计满足PI指标（如阻抗<1mΩ@100MHz）。
四、应用场景
- 高速数字系统：服务器、GPU、FPGA板卡的PDN设计。
- 封装联合设计：芯片-封装协同优化（Co-Design）。
- 汽车/AI硬件：高功率密度场景的功耗与散热均衡。
- 设计规则检查：自动识别PI违规（如过孔数量不足、平面间距过大）。
五、优势特点
- 集成化环境：与Cadence Allegro、OrCAD无缝协作，避免数据转换误差。
- 精度与速度平衡：支持从快速预估（如CPS）到高精度3D求解（Clarity）。
- 芯片-系统协同：支持IBIS-AMI、ICEM等芯片级模型集成。
- 云就绪：通过Clarity Cloud支持分布式大规模仿真。
六、学习资源与支持
- 官方培训：Cadence Online Support（COS）提供视频教程与文档。
- 工具文档：查阅《Sigrity User Guides》《Allegro PI Toolkits》等。
- 社区论坛：Cadence Community中的“Power Integrity”板块。

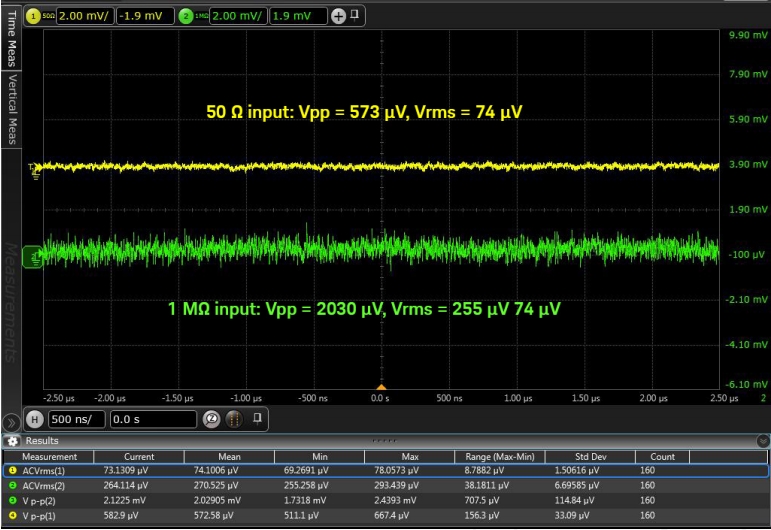

⚠️ 注意事项：PI仿真需结合实际测量验证（如VNA测阻抗、示波器抓噪声），仿真前务必确保模型精度（电容ESL/ESR、平面介电常数等）。
如需深入某工具的操作步骤（如PowerDC的IR Drop设置）或特定场景案例（如DDR5 PDN设计），请进一步说明，可提供针对性详解！
