好的！二极管（Diode）是一种基础的半导体器件，核心特性是单向导电性，即只允许电流在一个方向（正向）通过，而在反方向（反向）则几乎阻止电流通过。下面详细介绍其工作原理和应用：
一、 二极管的工作原理（核心：PN结）
- 基本结构： 二极管通常由一块半导体材料（主要是硅或锗）制成，通过掺杂工艺使其一部分形成P型半导体（主要靠带正电的“空穴”导电），另一部分形成N型半导体（主要靠带负电的“电子”导电）。这两部分紧密结合的交界面区域称为 PN结。
- 耗尽层形成： 在P型和N型半导体接触的瞬间：
- P区的空穴会向N区扩散（扩散运动）。
- N区的电子会向P区扩散（扩散运动）。
- 在交界面附近，扩散到对方的载流子（空穴或电子）会与对方区域的异性载流子复合而消失。
- 于是在交界面两侧形成一个很薄的、几乎没有可移动载流子的区域，称为耗尽层（空间电荷区）。P区一侧留下不能移动的负离子，显负电；N区一侧留下不能移动的正离子，显正电。
- 这些固定的电荷在耗尽层内部产生一个从N区指向P区的内建电场（或内建电势差）。
- 单向导电性：
- 正向偏置（Forward Bias）： 将电源正极接二极管的P区（阳极），负极接二极管的N区（阴极）。此时外部电场方向与内建电场方向相反。当外部电压大于二极管的开启电压（硅管约0.7V，锗管约0.3V）时，外部电场削弱了内建电场，使得耗尽层变窄甚至消失。P区的空穴和N区的电子可以源源不断地越过耗尽层向对方区域扩散，形成从P区流向N区的正向电流。二极管导通，呈现低电阻状态。
- 反向偏置（Reverse Bias）： 将电源正极接二极管的N区（阴极），负极接二极管的P区（阳极）。此时外部电场方向与内建电场方向相同，增强了内建电场的作用，使得耗尽层变得更宽，阻碍了P区的空穴向N区扩散以及N区的电子向P区扩散。理论上没有电流。但由于半导体内部少数载流子的存在和制造缺陷，会有非常微弱的、基本恒定的、几乎可以忽略不计的反向饱和电流（很小，uA甚至nA级）。二极管截止，呈现高电阻状态。
- 反向击穿： 当反向电压持续增大到超过某个临界值（击穿电压）时，耗尽层中的强电场会将共价键中的电子强行拉出来（齐纳击穿或雪崩击穿），导致反向电流急剧增大。常规二极管在此状态下可能永久损坏（除非是特制的齐纳二极管）。
总结原理： 二极管的核心是利用PN结内建电场形成的势垒，对外加电压的方向非常敏感。正向电压打开通路（导通），反向电压则阻塞通路（截止），从而实现单向导电性。
二、 二极管的主要应用（基于单向导电性）
- 整流（Rectification）： 这是最经典的应用。
- 功能： 将交流电（AC）转换成直流电（DC）。
- 应用： 各种电子设备的电源适配器、充电器、直流电源中。单二极管可做半波整流，四个二极管可组成桥式整流电路（最常用），实现全波整流。
- 开关（Switching）： 利用其导通/截止特性。
- 功能： 在数字电路中作为电子开关，控制电路的通断。
- 应用： 逻辑门电路、信号选通、开关电源中的高频开关。
- 保护（Protection）：
- 功能： 防止反向电压或电流损坏敏感元器件。
- 应用：
- 反接保护： 电源输入端串联一个二极管（极性需正确），防止电源反接烧毁设备。
- 续流/钳位/阻尼二极管： 通常并联在电感负载（如继电器线圈、电机）两端。当切断电感电源时，电感产生的反向电动势会使二极管导通，提供电流通路泄放能量（续流），防止产生高电压尖峰击穿驱动管（如三极管、MOS管）。
- 瞬态电压抑制（TVS二极管）： 专门设计用于快速吸收浪涌电压（如雷击、静电），保护后级电路。
- 电压调节（稳压二极管 - Zener Diode）：
- 功能： 利用二极管在反向击穿区（齐纳击穿区）电压基本保持不变的特性。
- 应用： 提供稳定的参考电压，用于电压基准源、简单的稳压电路（需串联限流电阻）。
- 发光（LED - Light Emitting Diode）：
- 原理： 一种特殊的二极管。当正向偏置时，电子与空穴在PN结复合释放出光子。
- 应用： 指示器、显示屏（手机、电视）、照明（灯具、车灯）、背光等。
- 波形钳位（Clipping & Clamping）：
- 功能：
- 限幅（Clamping）： 利用二极管正向压降限制信号电压幅度（削波）。
- 电平移位（Clamping）： 利用二极管和电容的组合，改变信号的直流参考电平（电压）。
- 应用： 信号处理、视频电路、防止信号过冲。
- 功能：
- 信号解调（检波 - Demodulation）：
- 功能： 从调幅（AM）无线电载波信号中提取出原始的音频或数据信号（利用其单向导电性）。
- 应用： 老式收音机、部分无线通信模块。
- 倍压整流（Voltage Multiplication）：
- 功能： 利用二极管和电容的组合，从交流电中生成高于输入峰值的直流电压（如二倍压、三倍压电路）。
- 应用： 需要高电压、低电流的场合，如老式显像管（CRT）的高压电路。
- 高频应用：
- 功能： 肖特基二极管（利用金属-半导体结）具有极低的正向压降和极快的开关速度。
- 应用： 高频整流、混频电路、射频检波、高效率开关电源。
选择二极管时需要考虑的关键参数
- 最大正向电流（IFmax）： 二极管长期安全导通所能承受的最大平均正向电流。
- 最大反向电压（VRmax / VRRM）： 二极管能安全承受的最大反向峰值电压，低于击穿电压。
- 正向压降（VF）： 二极管在正常正向导通时两端的电压降（硅管约0.7V，锗管约0.3V，肖特基约0.3V，LED种类不同差异大）。
- 反向电流（IR）： 在规定的反向电压下，流过的微小反向电流（越小越好）。

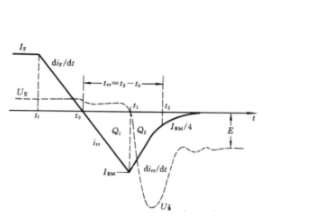

- 开关速度（Trr - 反向恢复时间）： 从正向导通切换到反向截止所需的时间（对高频应用非常重要）。
- 类型： 普通整流管、快恢复二极管、肖特基二极管、稳压管（齐纳管）、开关管、TVS管、LED等。
总之，二极管是实现电路单向导电功能的基础构件，其原理依赖于PN结和单向导电性，而应用则遍布电子技术的各个方面，从简单的整流保护，到复杂的信号处理和能量转换，无处不在。理解其原理是掌握更复杂电子元器件和电路的基础。
