光纤传感器的工作原理是什么？详细介绍

光纤传感器的工作原理是利用光在光纤中传播时的特性（如强度、相位、波长、偏振态等）对外界物理量（如温度、压力、应变、振动、位移、磁场等）的变化进行敏感感知，并将这些变化转换为可测光信号的一种传感技术。其核心在于光在光纤中传输时，外部环境的变化会调制光的某些参数。

以下详细介绍其工作原理的各个方面：

一、基础：光在光纤中的传播与敏感机制

全内反射原理：
- 光纤由高折射率的纤芯和低折射率的包层构成。当光以大于临界角的角度入射到纤芯-包层界面时，会发生全内反射，使得光被限制在纤芯内向前传播。这是光纤传输的基础，也是外界环境能够与光信号相互作用的前提。
- 关键点： 环境因素改变光纤的物理特性（如折射率、几何形状），会直接或间接影响光传播路径上的全内反射条件。
调制机制（如何将外界变化转换为光信号变化）： 外部物理量的变化会引起光纤或光纤内的光发生可测量的改变，主要有以下几种调制方式：
- 强度调制：
  - 原理： 外部因素引起光纤弯曲、微弯、耦合损耗或遮挡，导致输出光强度的衰减。
  - 举例： 微弯传感器（压力、位移引起微弯损耗）；吸收光谱传感器（被测物吸收特定波长光）。
- 相位调制：
  - 原理： 外部因素（如温度、压力、应变）改变光纤长度L或纤芯折射率n，根据光程差 Δ(φ) = (2π / λ) * Δ( nL )，导致传播光的相位发生改变。相位变化检测通常需要干涉结构。
  - 特点： 最敏感，精度高（可达纳米级位移或微应变），但系统复杂。
  - 干涉结构： 常用Mach-Zehnder干涉仪、Michelson干涉仪、Fabry-Perot干涉仪、Sagnac干涉环（陀螺）来实现相位检测。
- 波长调制：
  - 原理： 外部因素改变光纤光栅的周期或有效折射率，使其反射或透射的中心波长发生移动。
  - 核心元件： 光纤布拉格光栅、长周期光纤光栅是最主要的波长调制元件。
  - 特点： 本质上是波长编码的传感器，抗干扰能力强（不受光源波动和光纤弯曲损耗影响），适合复用（在一根光纤上串联多个传感器）。
- 偏振调制：
  - 原理： 外部因素（如应力、磁场）引起光纤的双折射或偏振态旋转。
  - 物理效应：
    - 光弹效应： 应力导致材料折射率变化（双折射），改变光偏振态。
    - 法拉第效应（磁光效应）： 磁场使光偏振面旋转（用于电流、磁场传感）。
    - 克尔效应： 电场引起折射率变化（双折射）。
  - 特点： 对特定物理量（应力、磁场、电场）敏感。
- 频率调制：
  - 原理： 外部因素直接改变光的频率（如利用光纤中的布里渊散射频率对温度和应力的依赖关系）或通过移动光学元件引起光的多普勒频移（用于振动、速度测量）。
  - 技术： 布里渊光时域反射/分析、布里渊光时域分析等分布式传感的核心调制方式。
- 光传输时间/分布调制：
  - 原理： 利用光在光纤中传播的时间/位置信息。外部因素改变了光纤某段位置处的折射率（从而改变光速）或衰减，导致后向散射光的强度和时间发生变化。
  - 技术： 光时域反射技术、拉曼光时域反射技术、布里渊光时域反射/分析技术等分布式传感技术的核心。

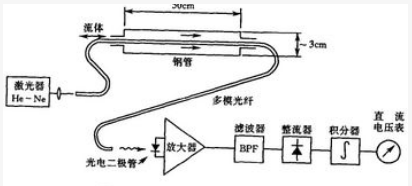

二、基本结构与工作流程

光源： 产生稳定、合适光谱和强度的光信号（如激光二极管、发光二极管LD/LED）。
传感光纤： 核心部分，用于传输光并感知外界环境变化（调制发生在此处）。可能包含特殊结构（如光栅、锥体、涂层、敏感膜、干涉腔等）。
调制区域/效应： 外界物理量在此区域作用于光纤，引起上述光参数的变化。
光路系统： 耦合器、分束器、偏振器、滤波器等光学元件，用于引导、处理光信号。
光电探测器： 将调制后的光信号转换为电信号（如光电二极管PD、雪崩光电二极管APD）。
信号处理系统： 对探测到的电信号进行处理（滤波、放大、解调、分析），最终解调出被测物理量的大小和分布信息。
- 解调是关键步骤： 需要根据传感器的调制方式，采用相应的解调算法将光信号的变化量精确地还原为物理量的变化量（例如，检测相位差、追踪波长漂移、分析后向散射信号强度随时间的变化等）。

三、光纤传感器的主要类型（按调制和结构）

点式传感器： 传感仅发生在光纤的一个特定点上（如贴片式、嵌入式的光纤光栅传感器、F-P腔传感器）。
准分布式传感器： 使用多个点式传感器（通常是多个波长编码的光栅）串联在一根光纤上，通过识别不同传感器的波长位置变化来分别测量多个点的物理量。
分布式传感器：
- 原理： 利用光纤本身作为连续分布的传感媒介（主要是背向散射效应：瑞利散射、拉曼散射、布里渊散射）。
- 核心： 光时域反射技术。发射光脉冲到光纤中，测量沿光纤长度返回（散射或反射）的光信号的强度和时间延迟。
- 如何感知环境：
  - OTDR： 利用瑞利散射光强度变化测量损耗/断点位置（也可用于温度应变传感，但精度稍差）。
  - 拉曼OTDR： 利用反斯托克斯拉曼散射光强度对温度的强烈依赖性实现沿光纤的连续温度测量。
  - 布里渊OTDR/A： 利用布里渊散射光的中心频率对温度和应变的强依赖性（频移Δν_B ∝ T, ε），通过精确测量该频率变化，实现沿光纤同时测量温度和应变分布。
- 特点： 不需要预先植入传感器，一根光纤就是传感器网络，可长距离（几十到上百公里）、大范围监测。

四、光纤传感器的核心优势

电绝缘性好： 光纤本身是石英玻璃（SiO₂），不导电，本质安全（无电火花风险），非常适合高压、易燃易爆环境（如电力系统、石化）。
抗电磁干扰： 传输光信号，不受电磁场、射频干扰、雷击、核辐射等影响（EMC/EMI鲁棒性强）。适用于强电磁环境（如大型电机、变电站、医疗MRI室）。
本质安全： 传感头通常无源、不带电。
高灵敏度和精度： 尤其相位调制型传感器可达到极高精度（纳米位移、微应变、毫开尔文温度）。
测量范围广： 可测温度（从深低温到上千度）、压力（MPa到GPa）、应变、振动、位移、加速度、液体/气体成分、化学物质浓度、生物分子等。
小型化、几何适应性好： 光纤细（微米级），柔韧，可嵌入结构或微小空间。
长距离监测能力： 低损耗传输，分布式传感可监测几十至上百公里。
复用能力： 特别是基于波长调制的传感器（如FBG阵列），易于在一根光纤上复用多个传感器。
耐腐蚀： 石英玻璃耐多种化学物质侵蚀（配合特殊涂层适应性强）。
无源操作： 传感部分通常无需供电（光源和探测器在远端），适合恶劣和远程环境。
高带宽： 可进行高速测量（如振动传感）。
