优势和特点
- 低RDSON：10 mΩ（6引脚WLCSP）
- 宽输入电压范围：
0 V to 5.5 V - 连续工作电流：
3 A (70℃) - 偏置电源电压范围：
1.83 V至5.5 V
- 低地（静态）电流：26 μA (VIN ≤ 3.4 V)
- 低静态电流：
50 µA (VIN = 5.5 V) - 过温保护电路
- 低关断电流： <3.5 μA
- 超小型1.0 mm × 1.5 mm、
6引脚、0.5 mm间距WLCSP
产品详情
ADP1196是一款高端或低端负载开关，VIN的设计工作电压范围为0 V至5.5 V，VB_EN电源范围为1.83 V至5.5 V。该器件集成内部电荷泵，可采用VIN或VB_EN为其供电（取较大者）；还集成超低导通电阻的N沟道MOSFET。 该N沟道MOSFET支持2 A以上的连续电流（VIN近似为0 V时），并由于超低导通电阻特性，可最大程度降低功耗。 此外，导通电阻值恒定，并独立于VIN或VB_EN电压。 ADP1196具有26 μA的低静态电流和超低关断电流，因此非常适合低功耗应用。
如果结温超过125°C，过温保护电路就会激活，保护ADP1196本身及下游电路免受损害。
ADP1196占用的印刷电路板(PCB)空间极小，面积不到1.5 mm2，高度仅0.60 mm。
ADP1196采用6引脚、1.0 mm x 1.5 mm、0.5 mm间距、超小型WLCSP封装。
应用
- 通信和基础设施
TEC控制器反向极性可用于加热/冷却
细线几何内核电压浪涌电流控制 - 医疗和保健
- 仪器仪表

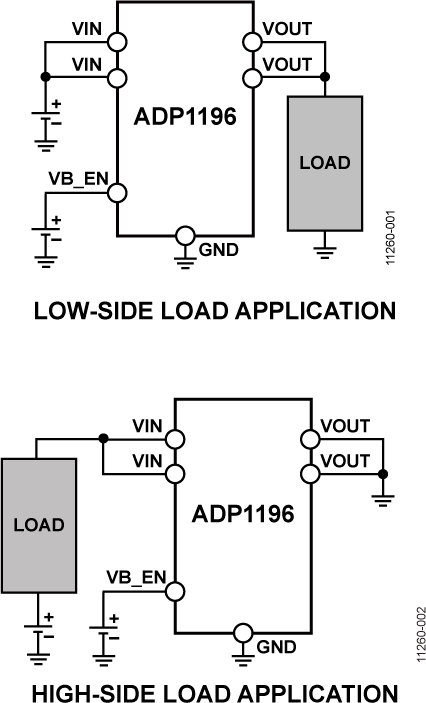

方框图
