DS90C385A LVDS 发送器平板显示 85MHz

数据： DS90C365A 3.3V Prog LVDS Transm 18-Bit FPD Link-87.5 MHz 数据表

描述

DS90C385A是DS90C383，DS90C383A和DS90C385的引脚兼容替代产品。 DS90C385A具有额外的功能和改进，使其成为DS90C383，DS90C383A和DS90C385的理想替代品。 LVDS发送器系列。

DS90C385A发送器将28位LVCMOS /LVTTL数据转换为4个LVDS（低压差分信号）数据流。锁相发送时钟通过第五LVDS链路与数据流并行发送。发送时钟的每个周期28比特的输入数据被采样和发送。在87.5MHz的发送时钟频率下，24比特的RGB数据和3比特的LCD定时和控制数据（FPLINE，FPFRAME，DRDY）以每LVDS数据信道612.5Mbps的速率发送。使用87.5 MHz时钟，数据吞吐量为306.25Mbytes /sec。该发送器可通过专用引脚编程为上升沿选通或下降沿选通。上升沿或下降沿选通发送器将与下降沿选通FPDLink接收器互操作，无需任何转换逻辑。

该芯片组是解决与宽，高速TTL相关的EMI和电缆尺寸问题的理想方法接口增加了扩频时钟支持。

特性

与DS90C383，DS90C383A和DS90C385兼容的引脚对引脚
时钟/时间之间无需特殊的启动序列数据和/PD引脚。输入信号（时钟和数据）可以在器件上电之前或之后应用。
支持扩频时钟高达100kHz的频率调制和偏差±2.5％中心扩展或-5％向下扩展< /li>
“输入时钟检测”功能会在输入时钟丢失且/PD引脚为逻辑高电平时将所有LVDS对拉至逻辑低电平
18至87.5 MHz移位时钟支持
Tx功耗<147 mW（典型值），87.5MHz灰阶
Tx掉电模式<60μW（典型值）
支持VGA，SVGA，XGA ，SXGA（双像素），SXGA +（双像素），UXGA（双像素）。
窄总线减少电缆尺寸和成本
高达2.45 Gbps吞吐量
345 mV（典型值）用于低EMI的摆动LVDS器件
PLL无需外部元件
符合TIA /EIA-644 LVDS标准

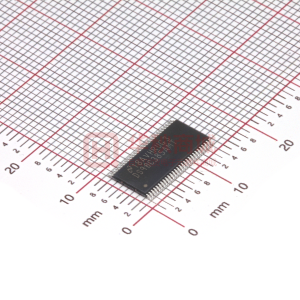

薄型56引脚TSSOP封装

所有商标均为其respec的财产所有者。

参数与其它产品相比显示 SerDes


Function
Color Depth (bpp)
Pixel Clock Min (MHz)
Pixel Clock (Max) (MHz)
Input Compatibility
Output Compatibility
Total Throughput (Mbps)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package

DS90C385A	DS90C185
Transmitter
24
18
87.5
LVCMOS LVTTL
FPD-Link LVDS
2450
Catalog	Catalog
-10 to 70	-10 to 70
TSSOP	WQFN
56TSSOP: 113 mm2: 8.1 x 14(TSSOP)	48WQFN: 36 mm2: 6 x 6(WQFN)
56TSSOP	48WQFN
