三菱Q系列PLC编程口资源冲突解决之以太网升级改造实操方案

一、项目背景

某汽车零部件制造企业产线控制系统采用三菱Q系列PLC（型号Q06UDEHCPU）作为核心控制器，原系统通过串口编程电缆连接GX Works2进行程序维护，同时配置了三菱GOT2000系列触摸屏实现现场操作监控。随着智能制造推进，企业面临数据采集孤岛、远程运维困难、多系统对接复杂等典型工业痛点，急需在不中断生产的前提下完成网络化升级。

二、核心痛点诊断

痛点一：编程口资源冲突，改造与运维两难传统方案中，PLC编程口被触摸屏占用后，工程师调试程序必须断开HMI通讯，导致监控盲区；若外接以太网模块则需修改PLC硬件配置，停产风险高。

痛点二：多协议系统对接困难企业MES系统需MC协议采集数据，能源管理平台要求ModbusTCP接口，上位机组态使用OPC通讯，多协议需求迫使采购多款协议转换设备，系统臃肿且故障点多。

痛点三：现场调试周期长，运维成本高传统以太网模块需手动配置波特率、IP参数，线序匹配复杂；设备分布于多个车间，程序微调需工程师现场出差，年均运维成本超15万元。

三、远创智控YC8000-Q解决方案

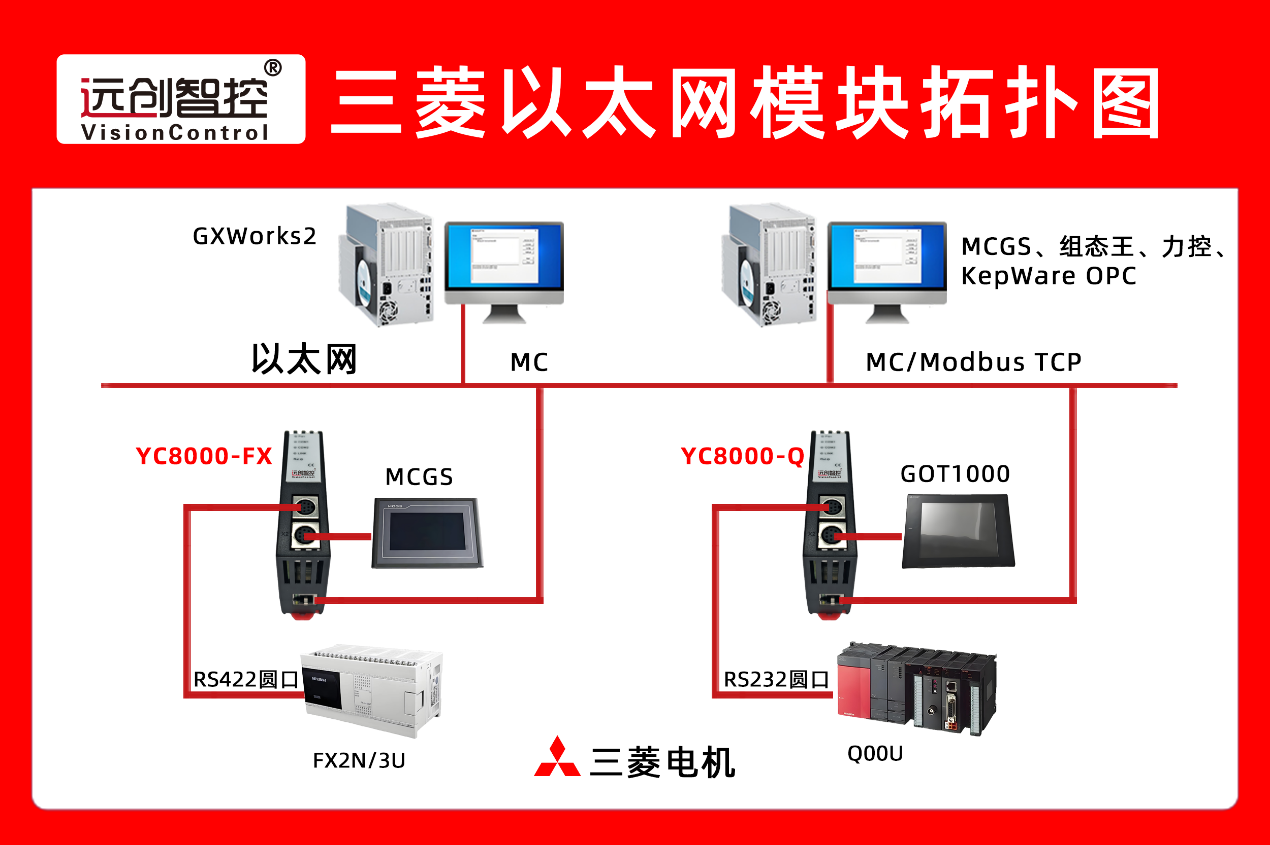

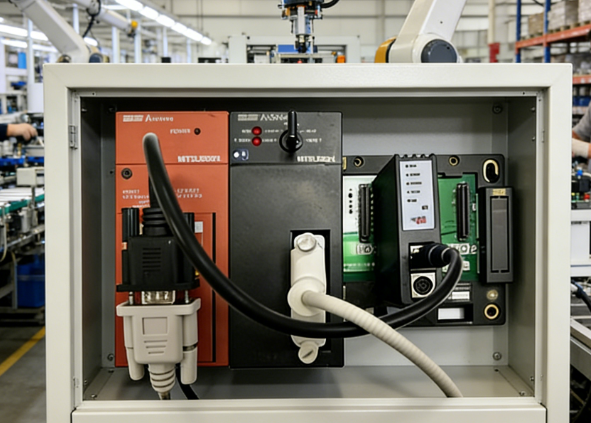

企业选用远创智控YC8000-Q以太网通讯处理器作为通讯网关，通过X1接口连接Q06UDEHCPU编程口，X2接口转接原GOT2000触摸屏，以太网口接入工厂工业环网。

双通道无冲突架构：YC8000-Q独创的硬件隔离设计，使X1/X2接口独立运行。改造后，以太网口实时上传PLC数据至MES系统的同时，X2口保障触摸屏正常通讯，彻底消除编程口占用冲突，实现"零停机"改造。

多协议融合能力：网关内置MELSOFT、MC、ModbusTCP、YCNetTCP协议栈，GX Works2通过以太网直连PLC进行远程程序修改；组态王通过MC协议读取Q系列D寄存器；能源管理系统以ModbusTCP访问自动映射的40001地址区对应D0-D99数据，单设备替代原三台协议转换器。

极简部署体验：设备上电后自动识别Q06UDEHCPU编程口波特率（自适应9600-115200bps），以太网口支持Auto-MDI/IX线序自适应。工程师通过手机连接网关默认IP进入Web配置界面，5分钟完成参数设置，无需专业调试工具。

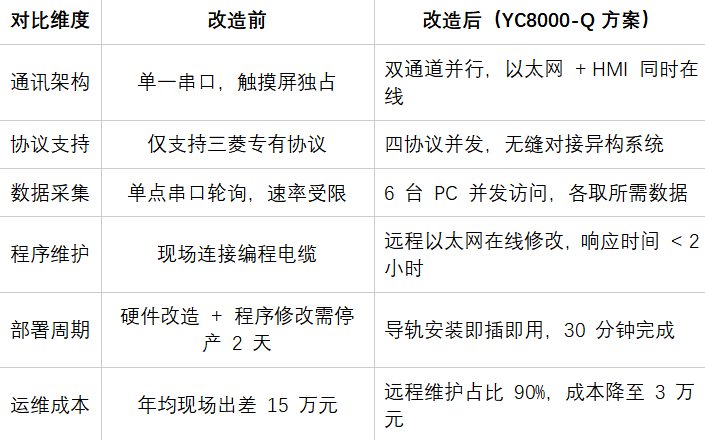

四、改造前后对比

五、项目成效

该网关从PLC编程口取电，35mm导轨安装于Q系列CPU右侧，体积紧凑未改变柜内布局。经6个月连续运行验证，通讯零中断，抗电磁干扰能力通过严苛老化测试。ModbusTCP地址自动映射功能使第三方温控表、变频器接入无需手动配置寄存器映射表，项目整体实施周期缩短80%。

远创智控YC8000-Q以太网处理器以"不断产、多兼容、免调试"的特性，成为三菱Q系列PLC网络化改造的理想选择，助力企业以最小工程量实现智能化跃迁。
