5G设备内部——如何应对复杂的电磁干扰与长期失效风险？

在5G通信、新能源汽车及高端工业电子设备内部，电磁兼容性（EMC）设计早已不是简单的“屏蔽”二字可以概括。其中，导电泡棉作为一种经典的衬垫屏蔽材料，其性能的稳定性与长期可靠性，直接关系到整机在复杂工况下的表现。今天我们就深入聊聊，经过精密模切加工的铜箔导电泡棉，如何在严苛环境下保持性能，其背后又需要哪些量化的工程能力作为支撑。

一、 不只是“一层泡棉加一层铜”：结构与性能的深度绑定

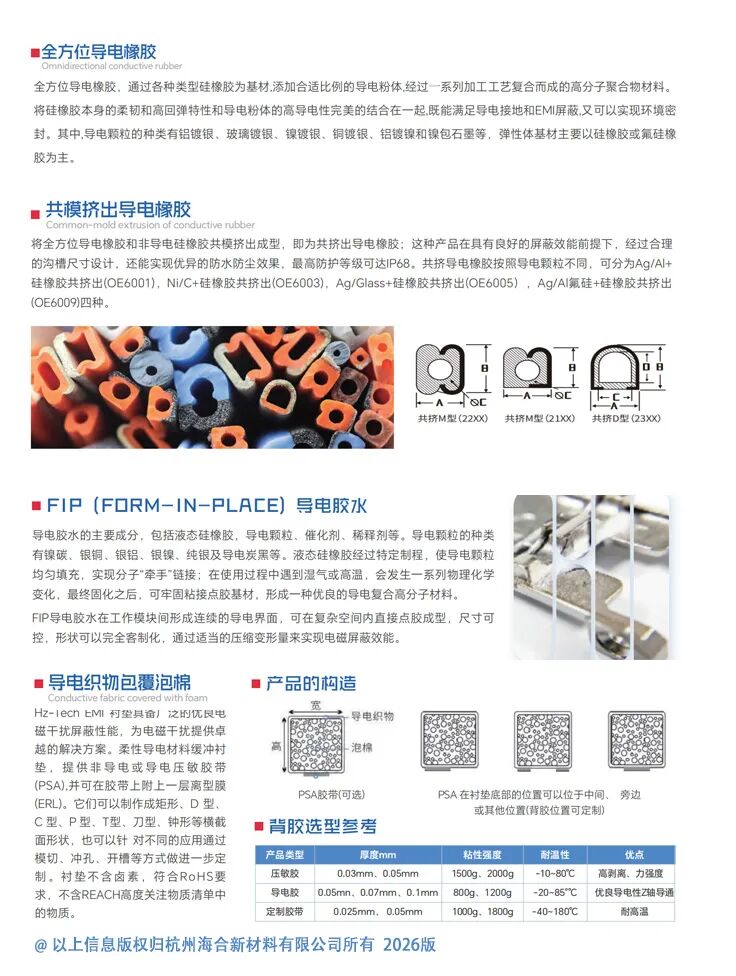

话说回来，很多人认为导电泡棉就是普通泡棉包覆导电布，其实这里头有门道。以铜箔导电泡棉为例，其核心是导电层与弹性体的复合。导电层通常采用高纯度、低氧含量的电解铜箔，经过特殊表面处理以保证良好的附着性与耐腐蚀性。而泡棉芯材的选择更有讲究，常见的有聚氨酯（PU）和硅橡胶，前者回弹性好、成本更优，后者则在极端温度范围（-40℃至200℃）和耐老化性上表现突出。

这种复合结构的目标很明确：利用泡棉的弹性提供持续接触压力，填补壳体缝隙；利用铜箔优异的导电性构建连续电磁屏蔽层。但这两种材料的结合并非物理叠加，其界面结合强度、在反复压缩下是否会分层，直接决定了产品寿命。

二、 关键性能如何量化？看这几个硬指标

聊完了结构，我们得看看在实际使用中，它要经受哪些考验。这绝不仅仅是“导电”那么简单，必须将工况参数量化。

工况参数一：温度与热循环。设备内部温度并非恒温，尤其是在汽车引擎舱或户外通信基站内，温度可能在-40℃到+85℃甚至更高范围循环。高温可能加速泡棉老化，导致弹性丧失、压力松弛；低温则可能让材料变硬，密封失效。可靠的材料方案需要提供经过数百次高低温循环（如-40℃~125℃，1000次循环）后的压缩永久变形数据和屏蔽效能（SE）衰减数据。实测中，优质的硅胶泡棉芯材在此类测试后，压缩永久变形可控制在20%以下，屏蔽效能衰减小于3dB。

工况参数二：应力与长期压缩。导电泡棉在安装后通常被压缩20%-30%。这个压力要保持数年甚至十年以上。这里有个关键参数叫“压缩力衰减”，它衡量了材料在长期受压后，还能保持多大比例的回弹力。如果衰减过快，意味着一段时间后屏蔽界面会出现缝隙，EMC性能跳水。严谨的供应商会提供1000小时、70℃下的长期压缩力衰减实测曲线，衰减率优于15%是高性能产品的一个参考门槛。

工况参数三：环境介质腐蚀。沿海或工业环境中的盐雾、汽车内的机油、制动液等，都可能侵蚀材料。对于铜箔表面，需要进行镀层防护（如镀锡、镀镍），并通过中性盐雾试验（NSS）评估其耐腐蚀能力。96小时盐雾测试后无明显红锈，是保证长期导电接触可靠的基础。

三、 从材料到零件：模切工艺的精度与一致性挑战

拿到了性能优异的复合卷材，如何将它变成形状精确、边缘整齐、功能可靠的垫片？这就到了精密模切环节。这个环节常常被低估，但它直接决定了产品的交付质量和装机一致性。

难点在哪里？首先，铜箔和泡棉的硬度、弹性模量差异巨大，一刀切下去，要求铜箔断面整齐无毛刺，泡棉截面光滑不塌陷。这需要极其锋利的专用刀模和精准的模切压力控制。其次，对于带有背胶的产品，胶水的涂布均匀性、模切过程中的溢胶控制，都是难点。边缘哪怕有微米级的胶丝溢出，在自动化装配线上都可能引发贴装不良。像杭州海合新材料有限公司这样的技术依托型工厂，会通过高精度CCD视觉对位、激光模切与机械模切组合工艺，来应对这些挑战，确保大批量交付的每一片产品，尺寸公差都能稳定在±0.1mm以内。

四、 趋势与价值：从“能屏蔽”到“稳定可靠地屏蔽”

市场对EMI屏蔽材料的需求，正从解决“有无”问题，快速向“高可靠、长寿命、易装配”升级。特别是在新能源汽车、储能系统和航空航天领域，设备的质保期长达8-15年，对内部每一个元器件的长期可靠性都提出了极致要求。

这意味着，客户需要的不仅仅是一块符合初始性能标准的材料，更是一个经过充分验证、数据完备的解决方案。这背后，是材料科学、工艺工程和测试验证能力的综合体现。供应商需要能够提供从材料选型建议、工况参数分析、到可靠性测试数据、精密加工以及后续装配技术指导的全链条支持。

总结来看，一枚小小的模切铜箔导电泡棉，其技术内涵远超外观所见。从材料复合的微观界面，到量化对抗温度、应力和腐蚀的宏观性能，再到精密加工实现的一致性与清洁度，每一个环节都影响着终端产品在复杂电磁环境与物理环境下的长期稳定运行。在产业升级的大背景下，这种对基础部件深度拆解、量化评估与可靠制造的能力，正是实现产品整体竞争力跃升的关键基石之一。
