拆解蓝宝石观察窗：如何用材料与结构设计征服1500°C和万米深海

在超临界反应釜、深海探测器、核反应堆这些极端装备里，有一类器件很少被圈外人关注，却是整个系统光学诊断链路上的关键短板——蓝宝石观察窗。

这东西听起来像是个简单的玻璃圆片，但实际上，它要同时解决高压密封、高温应力、光学精度和长期可靠性四座大山。每一座都不好翻。

今天我们就从硬件设计的角度，拆解一下这块“超级窗口”背后的关键技术。

---

一、材料选型：为什么是蓝宝石？

先说基础参数。

蓝宝石单晶（α-Al₂O₃）的核心指标：

• 硬度：莫氏9级，仅次于金刚石
• 抗弯强度：400-700 MPa
• 熔点：超过2000°C
• 光谱透过范围：150 nm（紫外）至5.5 μm（中红外）
• 热膨胀系数：C轴约6.6×10⁻⁶/°C，A轴约5.0×10⁻⁶/°C

对比一下常用的窗口材料：熔融石英的热膨胀系数约0.55×10⁻⁶/°C，光学均匀性更好，但耐温上限不如蓝宝石；硼硅玻璃便宜但强度和耐温都差一个量级。

蓝宝石的核心竞争力在于力学、热学、光学三项指标同时拉满。在需要同时承压、耐温、透光的场景里，它基本是唯一解。

但问题也出在这里。蓝宝石的膨胀系数只有不锈钢法兰（约17×10⁻⁶/°C）的三分之一不到。焊接或机械连接时，热循环产生的界面应力足以把晶体拉裂。

更隐蔽的风险是亚临界裂纹扩展——在长期应力和湿气作用下，蓝宝石表面微缺陷会缓慢生长，达到临界尺寸后无预警断裂。Power等人的研究表明，工业设计中许用应力必须远低于本征强度，且要把加载时间纳入寿命计算。这对做可靠性设计的工程师来说，是个不能忽略的变量。

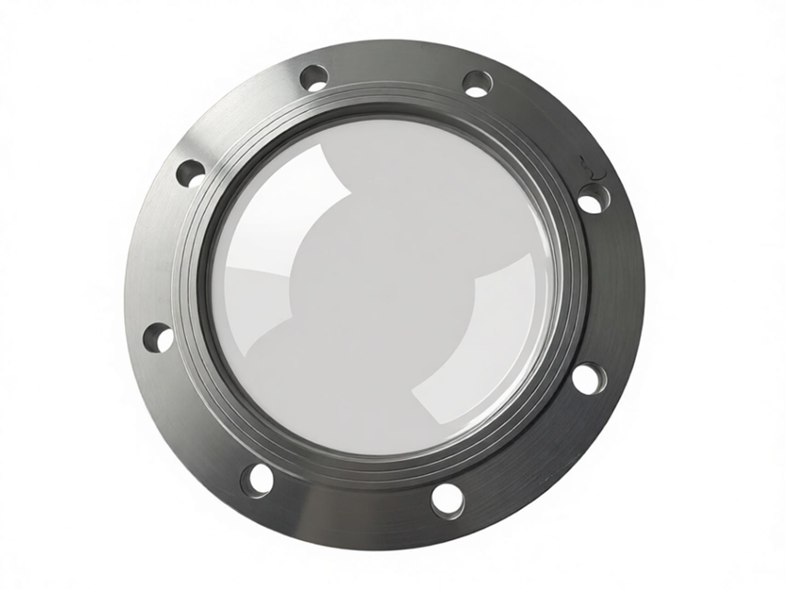

蓝宝石观察窗

---

二、钎焊应力管理：双C形环与折叠环的硬件实现

蓝宝石窗口设计的核心问题一句话概括：怎么把热膨胀系数差三倍的两种材料封在一起，还不漏气？

答案是：不硬扛，用中间结构“吃掉”应力。

2.1活性钎焊：界面化学的基础

最早的方案是Gorbaty等人1994年的银铜共晶钎焊——把蓝宝石窗口用Ag-28Cu焊料（熔点约780°C）直接焊在金属圆筒上。这事的意义在于证明了可行性，但没解决应力问题。

现在的工业主流是活性钎焊。焊料里加了钛（Ti）或锆（Zr），在真空钎焊过程中迁移到蓝宝石界面，跟Al₂O₃反应生成过渡金属氧化物键合层。这层化学键合的强度远高于机械压封或胶接，是后面所有应力管理设计的地基。

2.2双C形环：梯度应力缓冲

2021年德国波恩大学Ockenfels团队的设计，是目前文献里工程化程度最高的方案之一。

结构逻辑很清晰：在蓝宝石和不锈钢法兰之间，串联两个截面是C形的金属环。靠近蓝宝石那个用可伐合金（膨胀系数低），靠近法兰那个用膨胀系数居中的材料。温度变化时，两个环通过弹性-塑性变形把热膨胀差吸收了，应力传不到蓝宝石晶体上。

实测数据：20-450°C，10⁻⁶ mbar到330 bar，泄漏率低于每天30 mbar。而且实验环境含碱金属蒸汽——这正好是传统有机密封的死穴，但全金属钎焊方案完全不受影响。

这套设计的工程价值在于：它不追求消除热膨胀差（物理上做不到），而是用梯度结构把应力在传递路径上逐级衰减。

2.3折叠金属环：另一种思路

工业界还有一种方案是折叠金属环，MDC Precision和Ideal Vacuum都在用。

原理不同：薄壁金属环被加工成波纹管状的折叠结构，靠几何变形来补偿热膨胀差，而不是靠材料弹性。

对比一下两种方案：

方案	承压能力	热循环寿命	结构复杂度
双C形环	高	中高	高
折叠环	中	高	低

折叠环牺牲了一些承压上限，但结构简单，在需要频繁烘烤的超高真空场景里优势明显。

选型建议：高压场景优先C形环方案，高循环次数场景优先折叠环方案。

---

三、深海窗口：断裂预测与结构优化

深海环境和高温场景的失效模式完全不同。110 MPa以上的均匀静水压力，核心问题是压力诱导的断裂，不是热应力。

2025年《Ships and Offshore Structures》上的一项研究提出了指数内聚力区域模型来做断裂预测。这套模型通过有限元仿真，能在127 MPa下精确定位蓝宝石窗口的断裂起始点和损伤扩展路径。

研究最关键的工程发现是：窗口的安全裕度很大程度上取决于装配结构——边缘约束条件、支撑座几何形状、接触面设计——而不只是蓝宝石本身的厚度和强度。换句话说，同样的晶体，装得好和装得不好，承压能力天差地别。

这个结论对做结构设计的工程师来说很有价值：与其盲目加厚窗口（更厚的窗口反而积累更多弹性能），不如优化支撑和约束结构。

产业化方面，Meller Optics给深海AUV做的蓝宝石窗口已经能做到：10,000 psi承压（约69 MPa），表面粗糙度≤0.3 nm Ra，平面度0.5个HeNe条纹以内。光学精度和承压能力同时拉满，背后的设计逻辑就是前面说的断裂预测方法论。

---

四、1500°C直接键合：当焊料都熔化了怎么办

钎焊方案的温度上限受焊料熔点限制。温度再往上走，需要用完全不同的技术路线。

日本京瓷给出的方案是直接键合——蓝宝石和氧化铝在1500°C下通过原子互扩散长成一个整体。因为两者本来就是同一种物质（α-Al₂O₃），热膨胀系数完全一致，界面消失后不存在热应力问题。

A479S牌号窗口的氦泄漏测试数据：优于1×10⁻⁹ Pa·m³/s。1500°C下保持这个气密水平，对大多数高温场景来说已经远超需求。

但这个技术目前受限于键合面积，大尺寸窗口的界面缺陷控制还没完全解决。从工程角度看，它目前更适合小口径超高温窗口的应用。

400-800°C的中高温区间还有一个过渡方案：金制O形圈密封。金在高温下延展性和化学惰性都很好，Bowers等人用金C形圈做的流通池在40 MPa、600°C下跑了两年，用于超临界水拉曼光谱监测。虽然承压上限不如钎焊方案，但在特定工况下是可行的折中。

---

五、下一代技术：嵌入式传感与扩散键合

当前最前沿的方向是把窗口从“被动透明件”升级成“主动传感平台”。

5.1蓝宝石光纤嵌入式传感

Idaho国家实验室的电场辅助烧结技术，能把蓝宝石光纤嵌入SS316不锈钢基体，实现温度与应变的原位实时监测。

关键的技术点是电场辅助降低烧结温度，避免高温损坏光纤微结构。相关专利（US-20060215959-A1）已经实现用单根蓝宝石光纤光栅同时测量温度、应变和多种气体成分（NOx、CO、O₂、H₂）。

想象一下这个架构：把传感光纤从窗口边缘或背面接入，窗口工作时能实时输出自身温度梯度、应力分布，甚至预警密封面的健康退化。对核反应堆、航空发动机燃烧室这类不能停机检修的场景来说，这个能力的价值不言而喻。

5.2大尺寸扩散键合

另一个瓶颈是窗口尺寸。熔体生长法单次做出来的蓝宝石晶体有限，但很多应用（比如高超声速飞行器红外成像）需要大口径。

CeraNova的“边沿键合”方案是：通过边缘扩散键合把多块小晶体拼成大窗口，键合区域光学性能不退化。高温高压下接触面原子扩散形成一体化连接，没有中间层，也没有折射率突变。

这项技术对大孔径红外窗口的意义在于：绕开了晶体生长的尺寸限制，用工程手段实现了光学口径的扩展。

---

六、技术总结与选型参考

回顾蓝宝石窗口技术的演进，三个阶段脉络非常清晰：

• 1990年代：证明可行性，银铜共晶钎焊把蓝宝石和金属焊在了一起
• 2000-2020年代：应力管理成为核心，双C形环和折叠环两条路线并行发展，京瓷直接键合为超高温开路
• 当前：功能集成，嵌入式传感加大尺寸键合，窗口从结构件变成传感平台

选型建议速查：

工况	推荐方案	温度上限	压力上限
高温高压腐蚀介质	活性钎焊+双C形环	~450°C	~330 bar
频繁热循环真空	活性钎焊+折叠环	~450°C	中压
深海静水压力	活性钎焊+优化支撑	常温	~110 MPa
超高温	直接键合	~1500°C	视设计
中高温腐蚀	金密封	~600°C	~40 MPa

未来三个突破方向值得关注：①直径>200 mm大尺寸窗口的工程化；②多层复合窗口结构；③嵌入式传感功能成熟化。这些技术一旦落地，蓝宝石窗口的应用边界会被大幅推远。

---
