1. 什么是运算放大器？

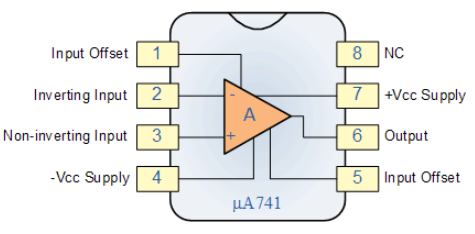

图1：标准运放的电路符号与μA741引脚定义标准运放的电路符号与经典芯片μA741的引脚排布对照图。+端为同相输入端（输出与它同相位），-端为反相输入端（输出与它反相位），配合正负电源供电，构成运放的全部"接口"。1968年仙童半导体发布的μA741衍生版本至今仍在生产，堪称运放界的"捷达"。

图片来源：电子开发网

2. 运放家族图谱：不止有一种运放

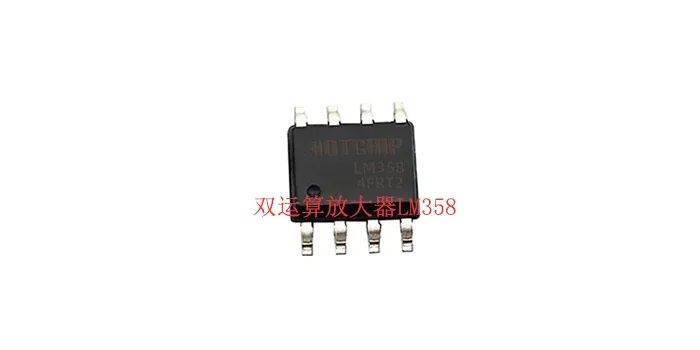

图2：LM358双运算放大器实物LM358双运放芯片的DIP-8封装实物图，属于最经典的通用型运放。它支持单电源3V~32V宽电压供电，静态功耗低、价格低廉，是教学实验与低频信号处理的首选入门型号。

图片来源：华芯邦官网

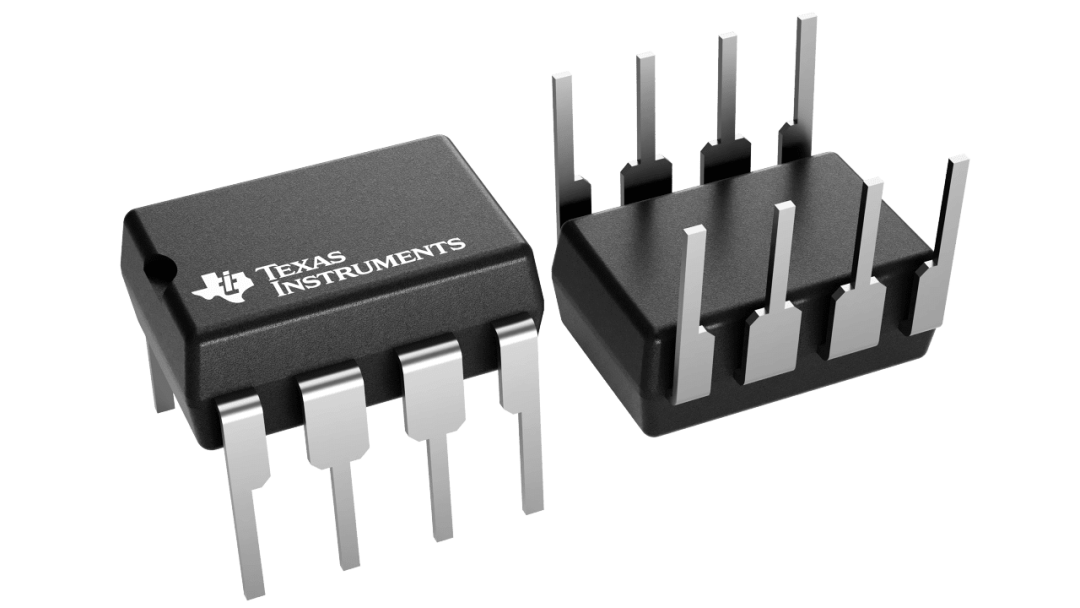

图3：德州仪器LM358 DIP封装渲染图德州仪器官方LM358芯片的DIP-8封装3D渲染图，清晰展示引脚排列与芯片外观。其内部集成两个独立运放，单电源友好且"皮实耐造"，非常适合面包板实验与原型验证。

图片来源：德州仪器TI官网

图4：NE5532低噪声双运放引脚图NE5532双低噪声运放的引脚排列示意图。作为音频领域的"神片"，其噪声密度极低、转换速率达9V/µs，是Hi-Fi前置放大与专业音频设备的经典选择，市场价格仅约2元。

图片来源：bom2buy

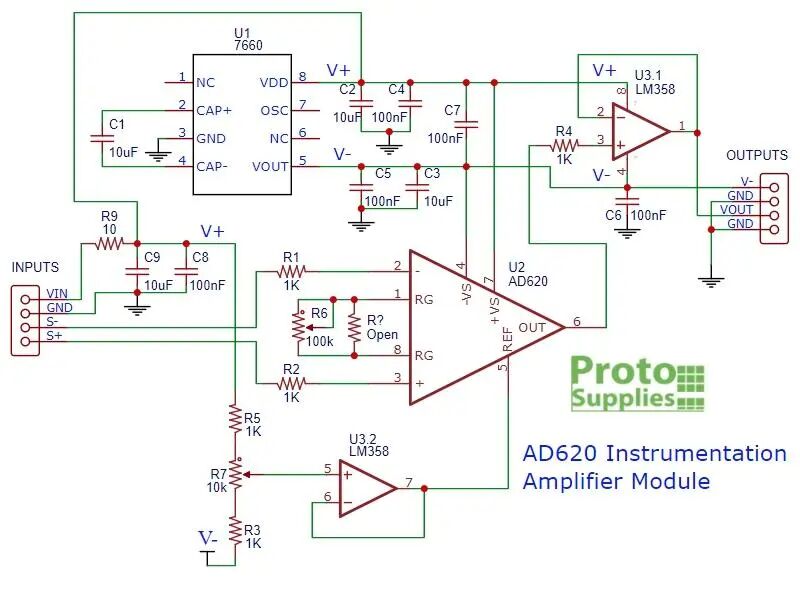

图5：AD620仪表放大器应用模块电路AD620仪表放大器模块的完整应用电路图。采用经典的三运放结构，具备极高共模抑制比（CMRR>100dB）和极高输入阻抗，广泛应用于电桥传感器、心电ECG等精密测量前端。

图片来源：知乎 / Proto Supplies

3. 开环使用：当运放变成比较器

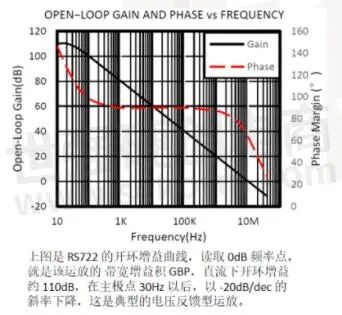

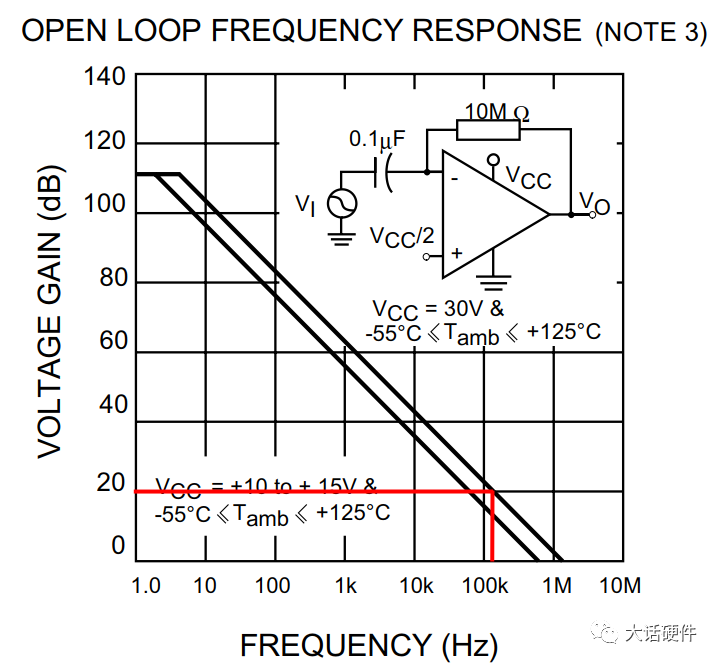

图6：运放开环增益与相位频率响应曲线典型电压反馈型运放的开环增益（Gain）与相位（Phase）随频率变化的波特图。低频开环增益高达约110dB（即30万倍以上），但在主极点30Hz之后以-20dB/dec的斜率下降，直观展示运放"洪荒之力"的频率边界。

图片来源：江苏润石官网

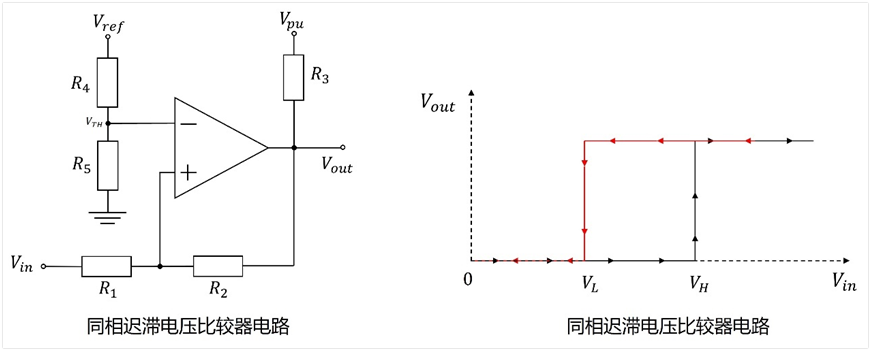

图7：带有迟滞的同相电压比较器电路与传输特性带有正反馈的迟滞电压比较器电路及其传输特性曲线。左侧为电路拓扑，右侧展示输出在V_L与V_H之间翻转的回差窗口，说明专用比较器通过迟滞设计可避免输入噪声导致的输出抖动，弥补通用运放当比较器时的不足。

图片来源：电子工程专辑

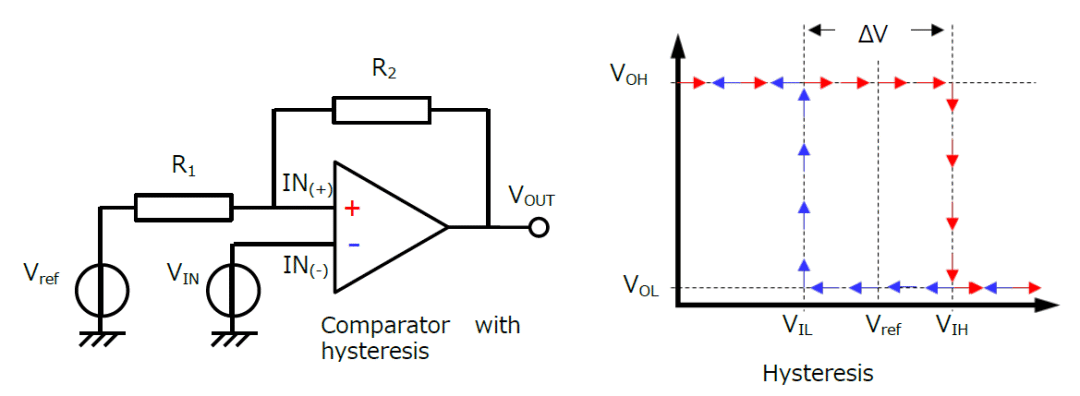

图8：比较器迟滞特性原理图带有迟滞的比较器电路与V_out-V_in传输特性示意图。清晰标注上阈值V_IH、下阈值V_IL与回差窗口ΔV，展示运放开环作为比较器时，输出只判断"谁大谁小"并给出极端结果的二值化裁判特性。

图片来源：东芝半导体官网

4. 引入负反馈：从野马到驯马

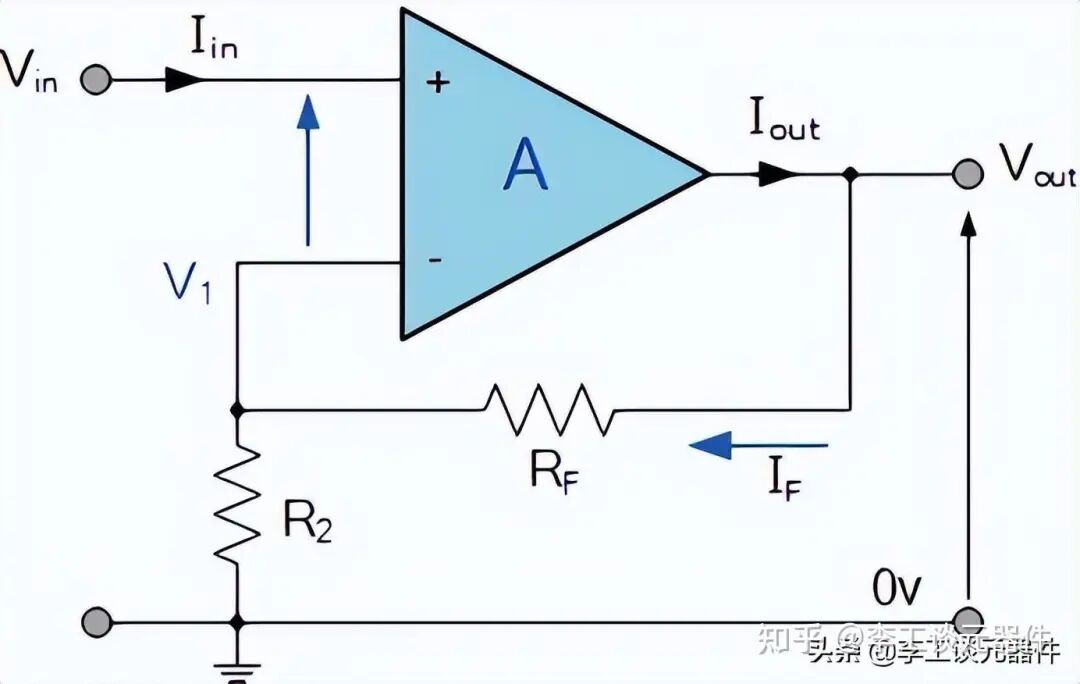

图9：同相放大器负反馈网络与电流流向同相放大器的负反馈机制详解图，标注输入电流I_in、反馈电流I_F与输出电流I_out的流向。输出端通过反馈电阻R_F将信号返还至反相输入端，形成自动调节闭环：输出偏高→反相端电压升高→差值减小→输出降低，最终使运放稳定在线性区。

图片来源：知乎

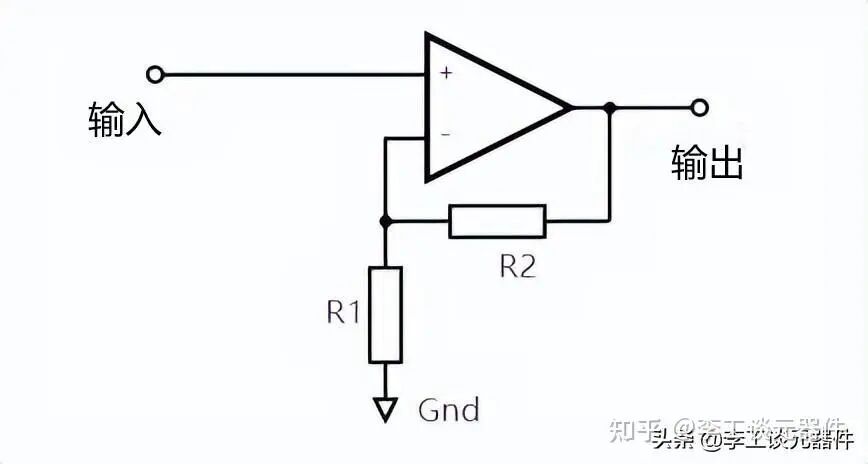

图10：同相放大器基础电路拓扑同相放大器的标准画法，输入信号从同相端（+）进入，反相端通过R1接地、R2接输出端构成反馈网络。这是理解"虚短"与"虚断"分析方法的起点，也是所有线性运放电路中最基础的负反馈拓扑。

图片来源：知乎

5. 电压跟随器：最基础也最实用的电路

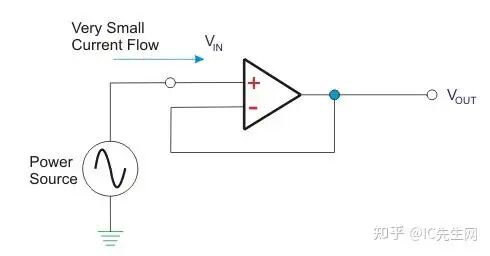

图11：电压跟随器高输入阻抗特性示意图电压跟随器（缓冲器）电路示意图，标注"极小的电流流入"（Very Small Current Flow）。输出直接连回反相输入端，增益为1，但输入阻抗极高（MΩ级）、输出阻抗极低，在信号源与负载之间建立"隔离墙"，是传感器驱动ADC的经典缓冲方案。

图片来源：知乎 / IC先生网

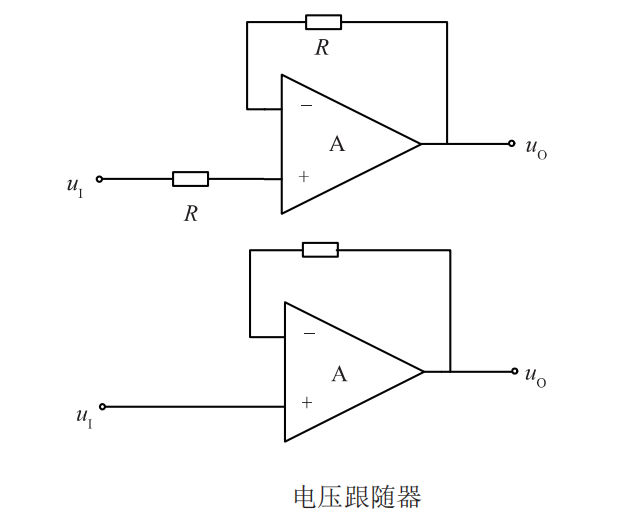

图12：电压跟随器的两种电路画法电压跟随器的两种等效画法对比。上图在同相端串入保护电阻R，下图直接短接输出与反相端。无论哪种画法，核心都是输出电压精确跟随输入电压，同时提供强大的后级驱动能力而不向前级索取电流。

图片来源：CSDN博客

6. 同相放大器：信号不变方向，想放大多少倍？

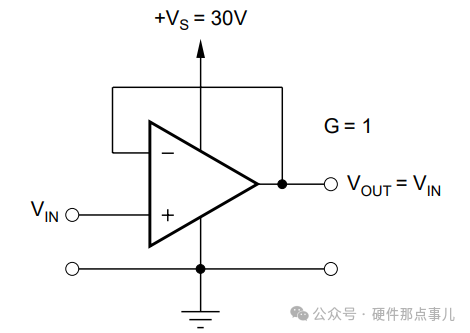

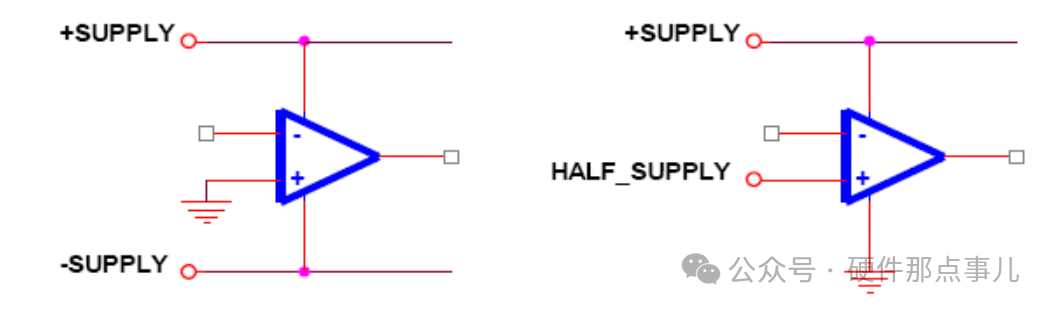

图13：单电源供电下的同相放大电路单电源供电（+V_S = 30V）场景下的同相放大示意图，展示V_OUT = V_IN的跟随关系。该图说明在单电源系统中，同相端通常需要偏置到中间电压而非直接接地，否则输出无法响应负向输入信号。

图片来源：电子工程专辑

7. 反相放大器：信号翻转 180°，还能放大

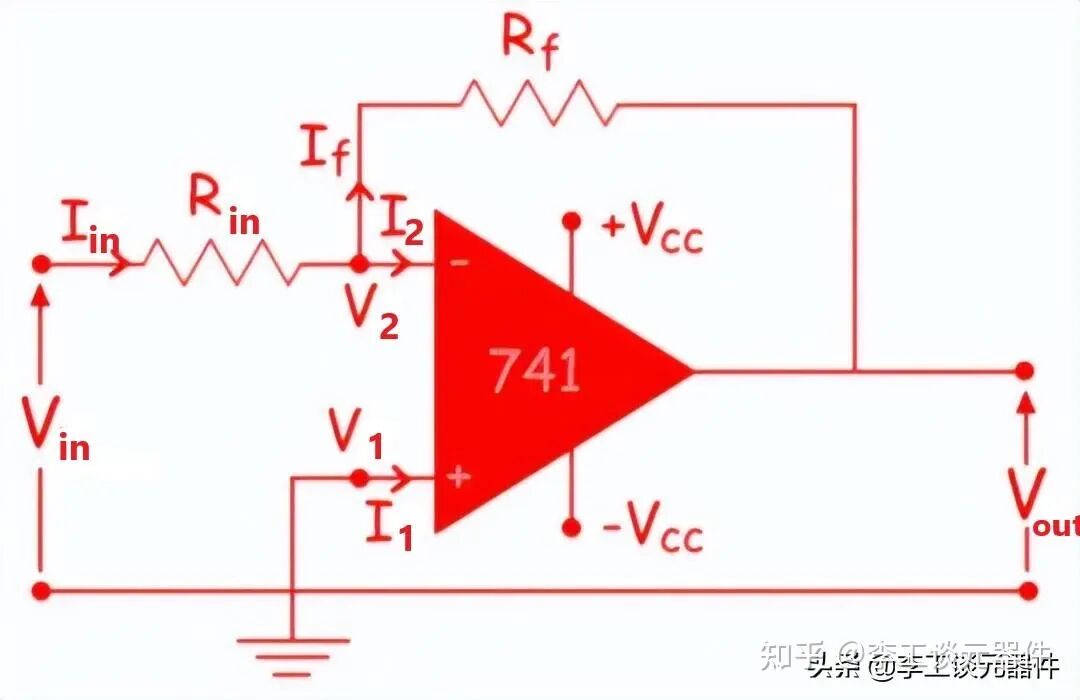

图14：μA741反相放大器电路与虚地原理以μA741为核心的反相放大器电路图，标注输入电阻R_in、反馈电阻R_f及各节点电流。同相端接地，由"虚短"可知反相端V_2被强制到0V（虚地），输入电流全部流过反馈电阻，实现精确的镜像放大与180°相位翻转。

图片来源：知乎

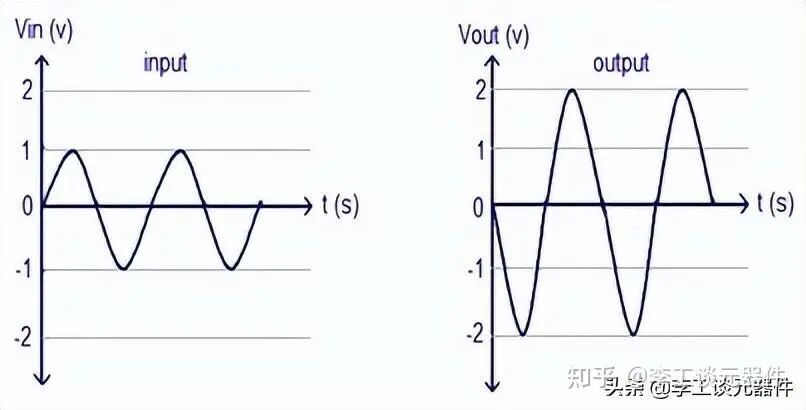

图15：反相放大器输入输出波形对比反相放大器的输入（input）与输出（output）波形对比图。输入为±1V正弦波，输出为±2V正弦波，清晰展示输出信号相对于输入信号翻转180°的相位关系，以及幅度放大两倍的增益效果，验证公式V_out = -(R_f/R_in)·V_in。

图片来源：知乎

8. 虚短与虚断：运放分析的"任督二脉"

（可结合图9、图14理解，以下补充专用说明）

图16：反相放大器虚地节点电流分析反相放大器电路中虚地（Virtual Ground）节点的电流路径图。由虚断可知输入端不取电流，故I_in必须等于I_f；由虚短可知V_+ = V_- = 0V。将这两个概念结合，所有线性运放电路的分析都简化为初中级别的欧姆定律方程。

图片来源：知乎

9. 新手常见误区（避坑指南）

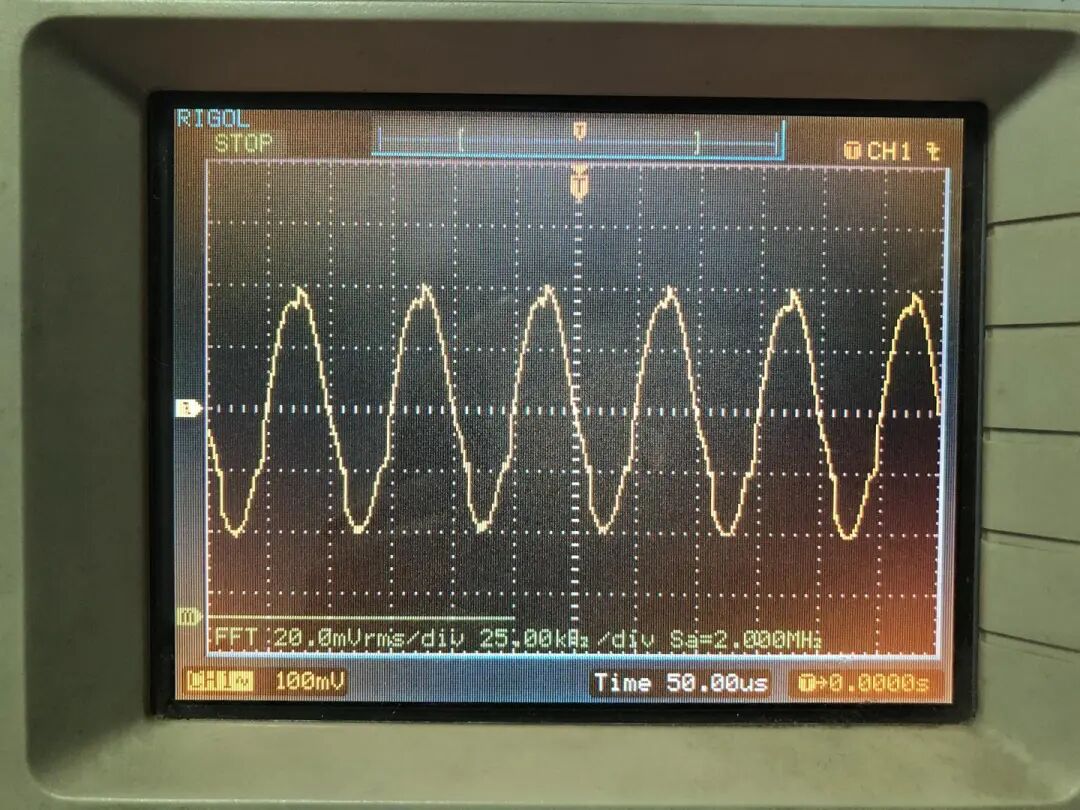

图17：示波器显示的运放输出波形失真示波器上捕捉到的运放输出波形，展示因超出电源轨限制或压摆率不足导致的削顶失真。这直观印证了"增益公式是愿望，电源轨是现实"——即便理论计算输出应为50V，实际供电只有5V时，输出只能被"天花板"限制在电源轨附近。

图片来源：知乎

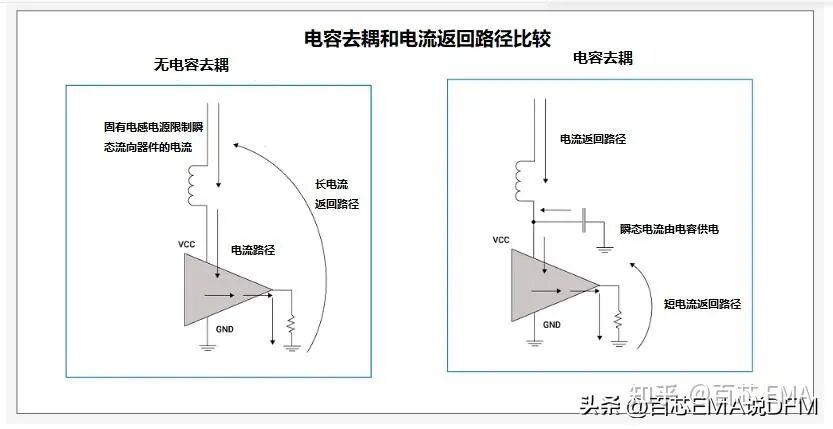

图18：去耦电容电流返回路径对比运放电源引脚去耦电容布局的对比示意图。左侧无去耦电容时，瞬态电流必须沿长路径返回电源，引入寄生电感与噪声；右侧在电源引脚就近放置0.1μF陶瓷电容后，瞬态电流由电容本地供电，形成短返回路径，有效抑制自激振荡。

图片来源：知乎 / 百芯EMA说DFM

10. 运放选型速查：什么场景选什么运放

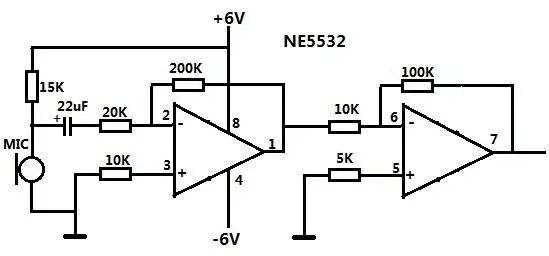

图19：NE5532音频前置放大典型应用电路NE5532在音频前置放大中的双运放级联电路实例。第一级构成麦克风信号的同相放大，第二级提供额外的增益与驱动能力，整体采用±6V双电源供电。该图展示低噪声运放在实际音频工程中的典型应用场景。

图片来源：bom2buy

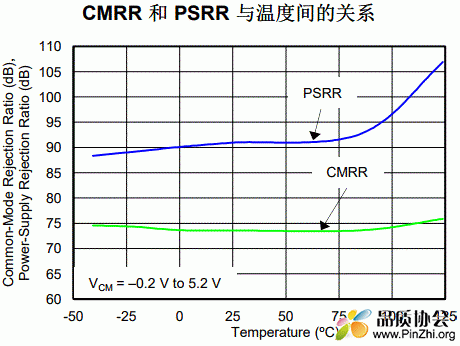

11. 关键参数详解

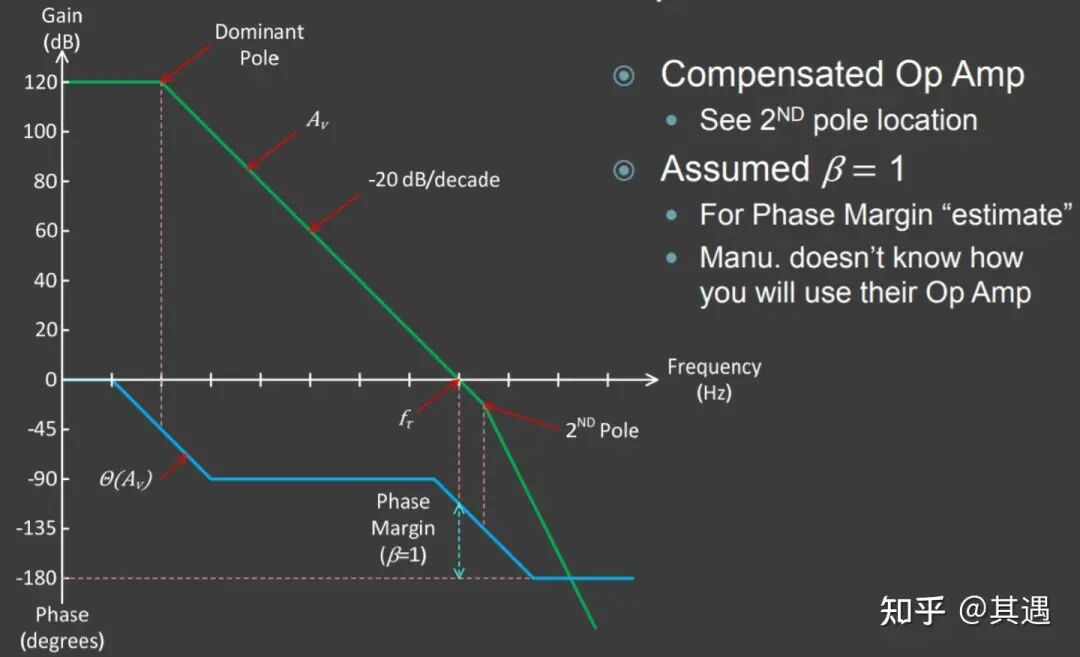

图20：增益带宽积与相位裕度波特图补偿型运放的开环增益（绿色）与相位（蓝色）波特图，标注主极点（Dominant Pole）、单位增益频率f_r及相位裕度（Phase Margin）。图示揭示增益带宽积GBW为常数的核心规律：10倍增益意味着带宽降至GBW/10，是选型时避免带宽不足导致失真的关键依据。
