随着集成电路特征尺寸持续缩减，铜互连的电阻率因电子在表面和晶界的散射急剧上升，加之阻挡层和衬层的可缩减性受限，已成为制约微电子器件进一步微缩的关键瓶颈。铜的电子平均自由程约40nm，已远超最先进技术节点局部互连的半节距，寻找替代互连材料迫在眉睫。借助Xfilm埃利四探针方阻仪对薄膜方阻的精确测量，研究者能够定量评估互连材料的电阻率尺寸效应，为寻找铜的替代方案提供关键数据支撑。

寻找替代金属的研究可归纳为四条路线。第一，选择电子平均自由程λ短的金属，因为ρ≈ρ₀×(1+λ/d)表明短λ可抑制纳米尺度的电阻率增长，ρ₀λ乘积成为评估电阻率标度行为的关键优值，Ru、Rh和Al₃Sc等候选金属的ρ₀λ乘积低于铜。第二，通过界面工程提高表面散射镜面度，惰性金属表面或二维材料/金属界面可维持较高的表面镜面参数。第三，利用某些导体的本征输运各向异性，使电流沿高电导率晶向流动，抑制垂直方向表面散射，候选材料包括MAX相、ScCo₃B₂和PdCoO₂等。第四，拓扑半金属的费米弧表面态可抑制背散射，使电阻与线宽成正比而非截面积，如NbAs、MoP和CoSi。

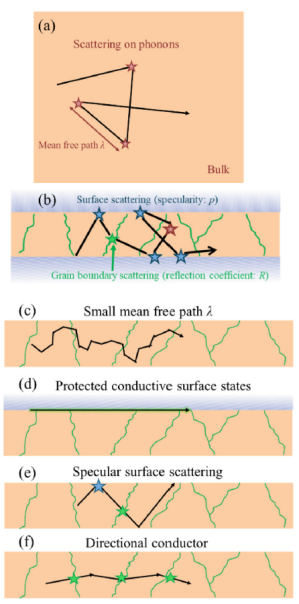

(c)-(f) 四种缓解先进互连电阻率标度效应的材料策略：短平均自由程金属、界面工程、输运各向异性、拓扑表面态

化合物导体的关键性能指标

/Xfilm

化合物导体因化学键更强而具有更高的内聚能，几乎所有被评估化合物的内聚能均高于铜（3.5eV/原子），这意味着更优的抗电迁移能力，有望消除阻挡层和衬层的需求。熔点同样指示可靠性，高熔点与高空位形成能和缓慢的扩散动力学相关。然而高熔点也带来挑战：晶粒生长和空位湮灭通常需要0.5×Tₘ以上的退火温度，超出后端工艺约400°C的热预算。体电阻率ρ₀设定了电阻率下限，显著高于10μΩcm的金属通常不具备竞争力。ρ₀λ乘积是评估电阻率尺寸效应的核心优值，θ-CuAl₂和Al₃Sc的ρ₀λ值分别为3.1×10⁻¹⁶和4.9×10⁻¹⁶Ωm²，低于铜的6.7×10⁻¹⁶Ωm²。此外，某些化合物含化学活性元素，可在金属-介质界面自形成限厚氧化物扩散阻挡层，如NiAl、CuTi和CuAl₂。

组分控制与原子有序

/Xfilm

化合物导体的实际集成面临严峻挑战。相纯度和化学计量控制至关重要，复杂相图中的多相共存和包晶反应易导致二次相形成。即使平均化学计量精确，纳米尺度的组分涨落仍可造成局部偏离——溅射沉积的名义化学计量NiAl薄膜中已观察到Ni富集和Al富集的纳米域。偏离理想化学计量会引入点缺陷作为电子散射中心，2at.%的化学计量偏差可使电阻率增加40%以上。原子有序同样关键，反位缺陷和Frenkel缺陷均增加电阻率，有序度需控制到与化学计量同等的精度（约1%）。非化学计量表面氧化是另一突出问题，活泼元素优先向外扩散形成表面氧化物，导致亚表面非化学计量层，在薄膜厚度与氧化物尺度可比时显著影响电阻率，并使表面镜面参数降低。

电阻率尺寸效应的实验验证

/Xfilm

为排除多晶薄膜中晶界散射等不可控变量，研究者采用外延薄膜精确量化本征尺寸效应。图3(a)汇总了多种外延金属间化合物薄膜的室温电阻率随膜厚变化数据，所有材料电阻率均随膜厚减小而上升，符合Fuchs-Sondheimer模型的预测趋势。采用全漫射表面散射（p=0）假设，可从厚度依赖性直接提取平均自由程λ。图3(b)基于Mayadas-Shatzkes模型预测了2:1高宽比互连线的单位长度电阻随半节距的变化。MAX相和PtCoO₂等准二维导体表现出近乎平坦的电阻率标度行为，在窄线宽下有望超越铜。无阻挡层/衬层的化合物互连可保留更大的有效导电截面积，即使本征电阻率略高于铜，仍可获得更低的线电阻。

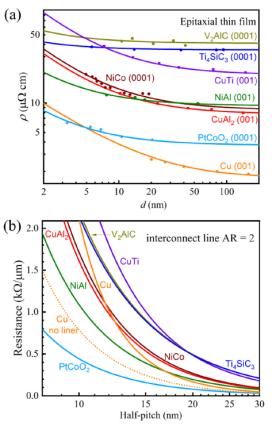

(a) PtCoO₂、CuAl₂、CuTi、NiAl、V₂AlC、Ti₄SiC₃、NiCo和Cu外延薄膜的电阻率随膜厚变化；(b)基于平均自由路径λ计算的互连线单位长度电阻随半节距变化

化合物互连目前仍以学术研究为主。组分控制、原子有序、表面氧化和刻蚀等工艺挑战短期内难以克服。各向异性导体的实际应用还需精确控制晶向取向，一维导体甚至需要单晶结构，目前尚无可行的集成路径。拓扑半金属的薄膜实验验证仍不充分，大多数薄膜电阻率仍高于100μΩcm，且不同研究报道的化合物薄膜电阻率差异可达一个数量级，数据一致性远不及铜。

Xfilm埃利四探针方阻仪在化合物导体薄膜的方阻表征中发挥着不可替代的作用，其精确的电阻率测量能力为材料筛选和工艺优化提供了可靠依据。化合物导体要从实验室走向产线，仍需在合成、集成和缺陷控制方面取得突破性进展。

Xfilm埃利四探针方阻仪

/Xfilm

Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。
