新能源光伏产线：汇川PLC与工控机EtherCAT协议转换通讯方案

一、项目背景与行业选择

在工业自动化与新能源产业协同发展的浪潮中，光伏产业作为清洁能源领域的核心板块，正处于高速扩张阶段，成为当前极具前景的主流行业。某头部光伏企业的组件层压生产线升级项目中，需实现汇川PLC（EtherCAT主站）与工控机（EtherCAT主站）的高效通讯：汇川PLC负责层压设备的温度、压力等关键参数控制，工控机则承担组件外观检测图像数据处理与指令下发任务。然而，由于双方虽均采用EtherCAT总线协议，但在设备角色定义与数据交互逻辑上存在差异，无法直接实现稳定通讯，这一问题成为制约产线智能化升级的关键障碍。

二、项目核心痛点

通讯兼容性问题：汇川PLC与工控机虽同属EtherCAT协议体系，但二者作为独立的EtherCAT主站，缺乏统一的从站设备进行数据中转，导致层压控制参数与外观检测指令无法实时交互，造成层压工序与检测工序衔接断层。

实时性与稳定性不足：光伏组件生产对数据传输实时性要求极高，层压温度偏差若因通讯延迟超过±1℃，就会导致组件良品率大幅下降。现有临时采用的软件中转方案，数据传输延迟达20ms以上，且易受网络波动影响，稳定性极差。

数据采集与整合难题：两套系统各自独立运行，工业物联网平台难以统一采集汇川PLC的设备运行数据与工控机的检测数据，无法形成完整的生产数据链，严重影响生产过程追溯、质量分析及设备预测性维护工作开展。

系统扩展性受限：传统改造方案需对汇川PLC或工控机的底层程序进行大规模修改，不仅成本高昂，还需长时间停产调试，与企业产能扩张的迫切需求严重不符。

三、核心设备

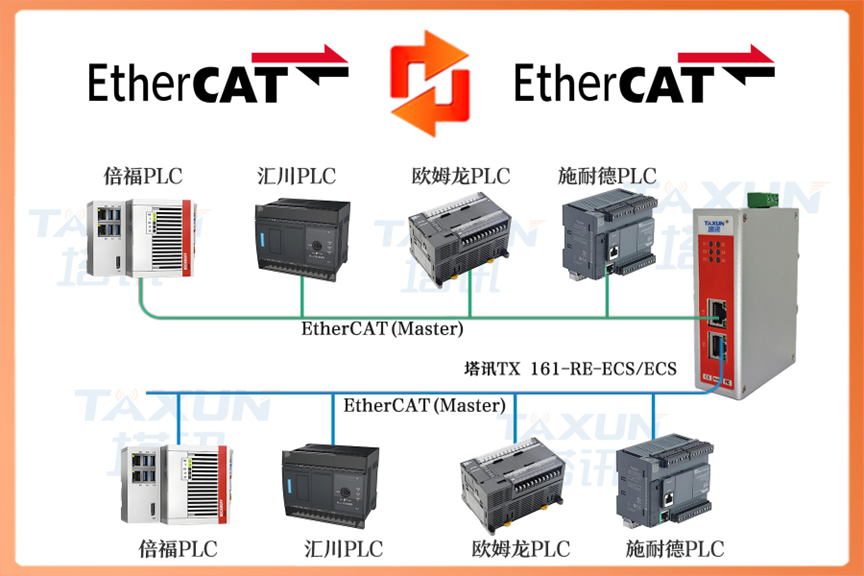

作为本方案核心的智能网关，塔讯TX161-RE-ECS/ECS协议网关兼具物联网网关与边缘计算网关的双重属性，专门实现EtherCAT从站转 EtherCAT从站的功能，为解决项目痛点提供关键支撑：

双EtherCAT从站架构：支持同时作为汇川PLC与工控机的EtherCAT从站，兼容汇川InoProShop与主流工控机编程软件，最大数据交互区可达2048字节，满足大规模数据传输需求。

强大边缘计算能力：内置高性能处理器，可对采集到的层压参数与检测数据进行实时预处理、滤波及冗余数据剔除，实现微秒级数据转发（最低延迟0.5ms），保障数据传输的实时性与准确性。

高可靠性设计：具备断网数据缓存、网络自愈及过压过流保护功能，适应光伏产线高温、高粉尘的工业环境，支持24小时不间断稳定运行。

数据采集集成功能：作为专业的数据采集器，可同步采集汇川PLC的设备运行状态、故障代码及工控机的检测结果数据，并通过标准接口无缝对接工业物联网平台，实现数据全链路贯通。

四、解决方案与拓扑架构

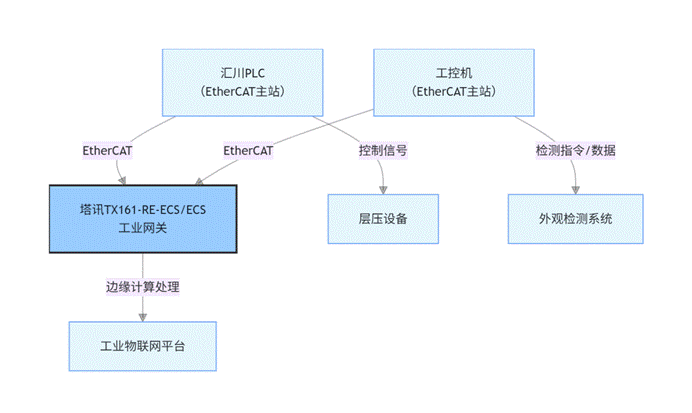

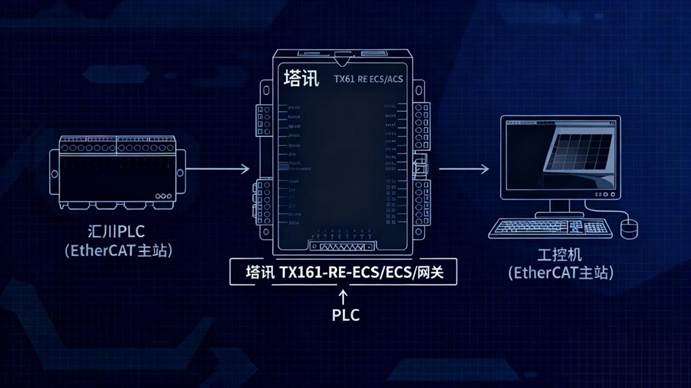

1.系统拓扑图

2.核心逻辑

塔讯TX161-RE-ECS/ECS协议网关同时作为汇川PLC与工控机的EtherCAT从站，通过内部数据映射与转换机制，实现双向数据交互：

下行控制链路：工控机下发的外观检测区域调整指令，经EtherCAT传输至网关，网关完成数据格式转换后，通过EtherCAT同步发送至汇川PLC，进而控制层压设备调整工作区域，确保检测与层压区域精准匹配。

上行反馈链路：汇川PLC采集的层压设备实时温度、压力数据，经网关转换后传输至工控机，为工控机优化检测算法、调整检测参数提供依据。

数据上传链路：网关实时采集汇川PLC的设备运行数据与工控机的检测数据，经边缘计算网关的预处理后，推送至工业物联网平台，实现生产全流程数据监控与分析。

五、实施过程

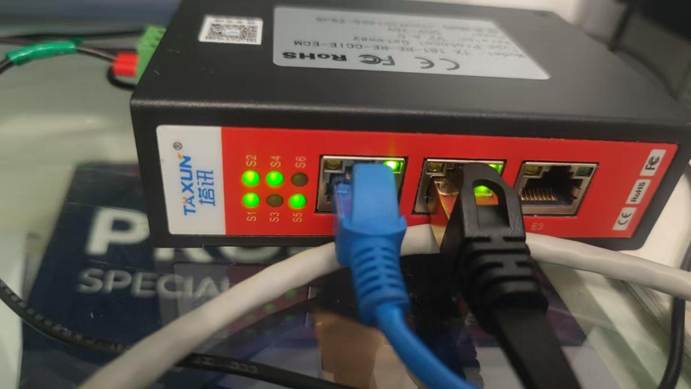

硬件部署：采用环形网络架构，提升系统稳定性。汇川PLC的EtherCAT端口与网关的其中一个EtherCAT从站端口通过屏蔽网线连接，工控机的EtherCAT端口与网关的另一个EtherCAT从站端口相连，选用CAT6类屏蔽线缆沿产线专用桥架敷设，有效避免工业环境中的电磁干扰。同时，将网关安装在具有通风散热功能的工业控制柜内，确保设备稳定运行。

参数配置：

汇川PLC侧：在汇川InoProShop软件中添加塔讯TX161-RE-ECS/ECS网关设备，导入对应的设备描述文件，配置数据交互区为1024字节，其中600字节用于下发控制指令，424字节用于接收反馈数据，设置数据更新周期为1ms。

工控机侧：在工控机配套编程软件中完成网关的设备组态，同样配置1024字节数据交互区，与汇川PLC侧的数据分区一一对应，确保数据交互逻辑一致。

调试优化：利用塔讯专用调试软件对网关数据传输过程进行实时监控与抓包分析，针对初始调试中出现的少量数据丢包问题，优化网络参数与数据缓存机制，最终将数据传输延迟稳定控制在0.5ms以内，数据传输成功率达到100%。

六、应用效果与项目实施前后效果对比

1.实施前后关键指标对比

指标	实施前（临时方案）	实施后（塔讯网关方案）
数据传输延迟	20ms以上	0.5ms
数据传输成功率	92%	100%
产线良品率	95.5%	99.2%
设备故障排查时间	3小时 /次	40分钟 /次
数据采集完整性	70%	100%

2.核心价值体现

生产效率与质量双提升：借助网关实现的实时数据交互，层压工序与检测工序衔接更为顺畅，产线每小时产能从120片提升至180片，同时良品率提升3.7个百分点，每年为企业减少不良品损失超200万元。

智能化水平显著提高：工业网关实现了产线数据的全面采集与整合，工业物联网平台可实时监控设备运行状态与生产数据，通过数据分析提前预警设备潜在故障，故障预警准确率达93%，大幅降低设备停机时间。

成本与周期优化：相较于传统改造方案，采用塔讯网关方案无需大规模修改原有设备程序，改造周期缩短至4天，改造成本降低60%，同时年维护成本减少35万元。

七、行业前景与总结

新能源光伏产业作为应对全球能源危机、实现“双碳”目标的重要力量，未来将持续保持高速增长态势，其生产线的智能化、高效化升级需求极为迫切。在这一过程中，工业网关、智能网关等设备作为实现不同设备间通讯互联的关键节点，将发挥愈发重要的作用。

本案例通过塔讯TX161-RE-ECS/ECS协议网关，成功解决了汇川PLC与工控机在EtherCAT协议下的通讯难题，不仅验证了该网关在数据传输实时性、稳定性及数据采集整合方面的卓越性能，也为工业自动化领域不同设备间的协议兼容问题提供了可借鉴的解决方案。在工业物联网技术不断普及的背景下，融合边缘计算网关、数据采集器功能的协议转换设备，将成为推动各行业生产线智能化升级、实现设备互联与数据贯通的核心基础设施，为产业高质量发展注入强劲动力。
