电路安全设计：电阻、电容、二极管在电路保护中的关键作用

电路安全设计是电子工程中不可或缺的一环，它不仅关系到设备的正常运行，更直接关系到人身安全。在电路保护中，电阻、电容、二极管等基础元件发挥着至关重要的作用。本文将从实际应用出发，探讨这些元件在电路保护中的关键作用，帮助读者更好地理解和应用。

电路保护的重要性

在电子设备中，电路保护是确保设备稳定运行和延长使用寿命的重要手段。电路保护主要包括过流保护、过压保护、防静电保护等。通过合理的设计和元件选择，可以有效避免因电压波动、电流过大、静电干扰等原因导致的电路故障。

电容电阻二极管使用方法

电阻在电路保护中的应用

电阻是电路中最常见的元件之一，它在电路保护中的应用主要体现在以下几个方面：

1. 限流保护

电阻通过限制电流的大小，保护电路中的敏感元件。例如，在LED调光电路中，电阻可以限制通过LED的电流，防止电流过大导致LED损坏。实际应用中，电阻的阻值选择需要根据LED的工作电流和电源电压进行精确计算。

1. 分压保护

电阻可以用来分压，确保电路中各部分电压的稳定。例如，在电源滤波电路中，电阻可以与电容配合，形成RC滤波电路，滤除电源中的高频噪声，保护后级电路。

1. 功率耗散

电阻在电路中还可以起到功率耗散的作用。例如，在大功率电路中，电阻可以用来消耗多余的功率，防止电路过热。选择合适的电阻功率等级，是确保电路安全的重要步骤。

电容在电路保护中的应用

电容是电路中另一个重要的元件，它在电路保护中的应用主要体现在以下几个方面：

1. 滤波保护

电容可以用来滤除电源中的纹波和噪声，确保电路中的电压稳定。例如，在开关电源中，电容可以与电感配合，形成LC滤波电路，滤除电源中的高频噪声，保护后级电路。

1. 耦合与去耦

电容可以用来实现电路中的耦合和去耦。耦合电容可以隔直通交，实现信号的传递；去耦电容可以滤除电源线上的噪声，保证电路的稳定运行。

1. 储能与释放

电容可以用来储存电能，并在需要时释放。例如，在电源掉电时，电容可以提供短暂的电能，保证电路的正常运行。选择合适的电容容量和耐压值，是确保电路安全的重要步骤。

二极管在电路保护中的应用

二极管在电路保护中的应用主要体现在以下几个方面：

1. 整流保护

二极管可以用来实现整流，将交流电转换为直流电。例如，在电源电路中，二极管可以与变压器配合，形成整流电路，确保电路中的电压稳定。

1. 防反接保护

二极管可以用来防止电源反接。例如，在电池供电电路中，二极管可以防止电池反接导致的电路损坏。选择合适的二极管型号和极性，是确保电路安全的重要步骤。

1. 过压保护

二极管可以用来实现过压保护。例如，在电源电路中，稳压二极管可以用来限制电压，防止电压过高导致电路损坏。选择合适的稳压二极管型号和电压值，是确保电路安全的重要步骤。

实际案例分析

为了更好地理解电阻、电容、二极管在电路保护中的应用，我们来看一个实际案例：LED调光电路。

1. 电路设计

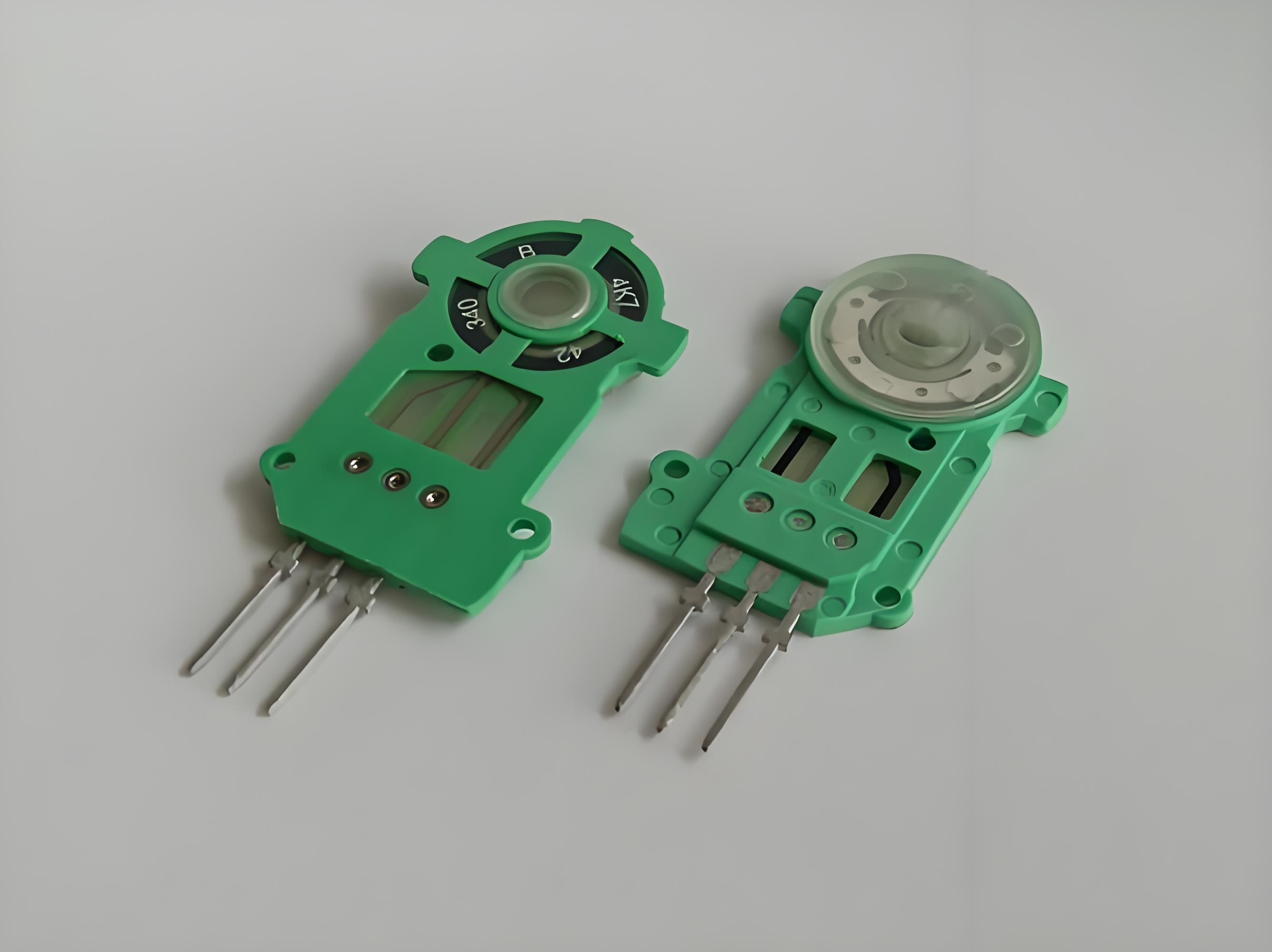

一个简单的LED调光电路包括电源、电位器、固定电阻和LED。连接方式如下：

电源(+) → 电位器 → 固定电阻 → LED → 电源(-)

1. 关键参数选择
   • 电源电压：5V
   • 电位器：10kΩ线性电位器
   • 固定电阻：根据LED电流计算
   • LED：普通发光二极管（正向压降约2V）
2. 电阻值的计算

使用公式 R = (Vcc - Vf) / If，其中：

• Vcc：电源电压
• Vf：LED正向压降
• If：LED工作电流

假设使用5V电源，LED正向压降2V，期望电流20mA：

R = (5 - 2) / 0.02 = 150Ω

1. 实际应用中的问题
   • 电位器调至零电阻时的危险：当电位器旋至最小阻值时，固定电阻成为唯一限流元件。如果固定电阻取值过小，LED电流将远超额定值。
   • 功率耗散被忽视：在150Ω电阻上，功率耗散P = I²R = 0.02² × 150 = 0.06W，看似安全。但当电位器阻值调大时，电压几乎全部落在电位器上，若使用小功率电位器可能烧毁。
2. 实用建议

采用“双重限流”设计，固定电阻取计算值的2倍（如330Ω），再配合电位器精细调节。这样即使电位器调至零，LED电流也不会超标。

总结与展望

电阻、电容、二极管在电路保护中的应用是电子工程中的基础内容，但却是确保电路安全的重要手段。通过合理的设计和元件选择，可以有效避免电路故障，延长设备的使用寿命。希望本文能帮助读者更好地理解和应用这些基础元件，提升电路设计的安全性和可靠性。

在未来，随着电子技术的不断发展，电路保护技术也将不断进步。我们期待更多创新的电路保护方案，为电子设备的安全运行提供更加可靠的保障。
