工业现场PLC以太网模块助力三条生产线远程监控与数据采集升级改造

一、项目背景

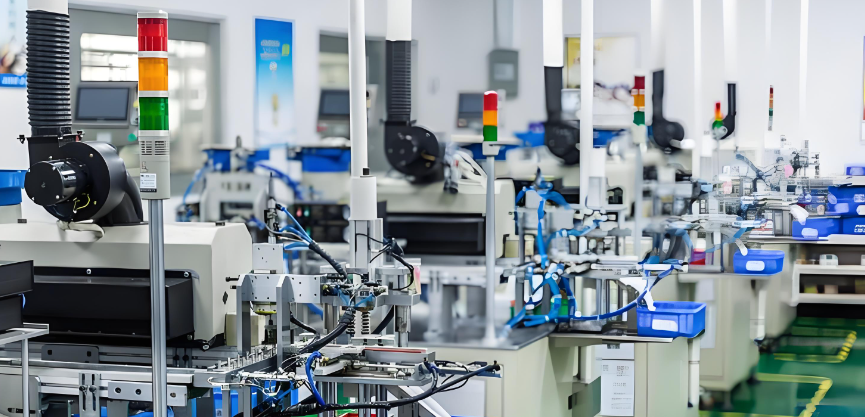

某中型自动化生产企业现有3条生产线，核心控制设备采用10套西门子S7-200 SMART CPU SR40 PLC，负责生产线配料、输送、检测等全流程控制。随着企业数字化升级推进，需实现PLC与上位机、触摸屏的数据实时交互，接入工厂简易监控系统，但原有控制系统存在明显瓶颈，亟需通过以太网转换模块完成网络升级，选用远创智控PPI-ETH-YC01直通型以太网转换器作为核心转换设备，解决通讯兼容与接口扩展难题。

二、原有系统痛点及问题分析

1. 通讯协议不兼容：西门子S7-200 SMART PLC原生支持PPI协议，而工厂新增的上位机（研华IPC-610L）、西门子TP900 Comfort触摸屏（型号6AV2 123-2JB03-0AX0）均采用以太网通讯，PLC本体支持PPI且网口被占用，无法直接与PLC建立通讯，数据交互受阻。

2. 接口资源不足：PLC本体1个PPI九针接口且网口被占用，单一连接现场操作按钮或简易显示器，无法同时接入触摸屏与上位机，无法实现本地操作与远程监控双重需求，人工巡检成本高。

3. 数据传输效率低：原有采用RS-485转串口通讯方式，传输速率仅187.5kbps，数据刷新延迟超过200ms，上位机无法实时获取PLC运行参数（如电机转速、物料液位），故障排查滞后，影响生产连续性。

4. 设备兼容性差：工厂部分进口触摸屏（普罗菲斯GP4000系列）无法直接与西门子PLC通讯，需额外加装专用适配器，增加设备成本与故障点。

三、解决方案及产品功能亮点

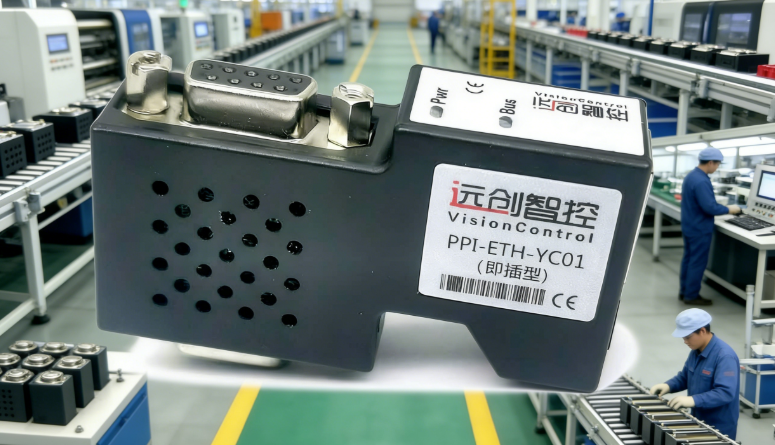

针对上述痛点，选用远创智控PPI-ETH-YC01直通型以太网转换器，作为PLC与上位机、触摸屏的通讯桥梁，结合现有设备搭建极简拓扑结构，无需修改PLC原有程序，快速实现网络升级，产品核心功能亮点及对应解决方案如下：

1. 原生支持PPI协议：模块内置PPI协议解析芯片，可直接与西门子S7-200/S7-200 SMART系列PLC实现无缝对接，无需额外编程，解决协议不兼容痛点，实现PPI协议与以太网协议的透明转换，确保数据无损传输。

2. 双接口扩展设计：模块自带1个RJ45网口和1个九针串口，完美解决接口不足问题。九针口可直接连接西门子TP900 Comfort触摸屏或普罗菲斯进口触摸屏，网口可接入研华上位机、工业交换机（西门子SCALANCE XB208）等非PLC设备，实现多设备同时接入，构建本地操作+远程监控的双重模式。

3. 高兼容性与稳定性：九针口兼容西门子及各类进口触摸屏，网口支持10/100Mbps自适应速率，传输延迟＜1ms，解决数据传输卡顿、延迟问题；模块采用工业级设计，支持0~60℃工作温度，95%非凝露环境，满足工业车间复杂工况需求，无需额外加装防护设备。

4. 极简部署与配置：模块支持PLC端口取电或外接24VDC电源，垂直卡入35mm DIN导轨即可完成安装，无需专业施工；通过WEB界面或专用配置工具，5分钟即可完成IP设置、协议匹配，无需修改PLC程序，实现快速部署，降低升级成本。

四、设备清单及实施过程

1. 设备清单：远创智控PPI-ETH-YC01直通型以太网转换器10台、西门子S7-200 SMART CPU SR40 PLC（6ES7 288-1SR40-0AA0）10套、西门子TP900 Comfort触摸屏（6AV2 123-2JB03-0AX0）10台、研华IPC-610L上位机2台、西门子SCALANCE XB208交换机2台、超五类屏蔽网线若干。

2. 实施过程：① 断电操作，遵循工业安全规范，断开PLC及相关设备电源；② 将PPI-ETH-YC01模块卡入导轨，通过九针电缆连接模块与PLC的PPI接口，确保连接牢固；③ 用屏蔽网线将模块网口接入交换机，再分别连接上位机与触摸屏；④ 上电调试，通过配置工具设置模块IP与车间网段一致，匹配PPI协议波特率（187.5Kbps），完成通讯测试；⑤ 验证数据交互，确认上位机可实时读取PLC参数，触摸屏可正常操作PLC，调试无误后投入使用，全程仅耗时4小时，实现产线零停机升级。

五、使用前后对比

1. 通讯方式：升级前采用RS-485串口通讯，仅支持单一设备连接；升级后通过PPI-ETH-YC01模块，实现PPI协议与以太网协议无缝转换，支持上位机、触摸屏多设备同时接入，通讯链路更灵活。

2. 传输效率：升级前传输速率187.5kbps，数据刷新延迟＞200ms；升级后速率提升至100Mbps，延迟＜1ms，上位机实时获取PLC运行数据，故障排查时间缩短80%。

3. 操作便捷性：升级前需人工现场巡检，修改参数需停产插拔编程电缆，每次耗时15分钟；升级后可通过上位机远程监控、修改参数，无需停产，单条线年减少停机损失约15万元。

4. 设备兼容性：升级前进口触摸屏无法直接对接PLC，需额外加装适配器；升级后模块九针口直接兼容各类进口及西门子触摸屏，减少设备投入，降低故障点。

六、项目总结

本次工业网络升级改造，通过远创智控PPI-ETH-YC01直通型以太网转换器，精准解决了原有系统协议不兼容、接口不足、传输低效等痛点，无需大规模改造原有设备，实现了PLC与上位机、触摸屏的无缝联动。模块稳定可靠、部署便捷，大幅提升了生产线自动化水平与管理效率，降低了人工与设备成本，为中小型企业工业网络升级提供了高性价比、可复制的解决方案。

相关技术交流请给邵工留言
