三菱Q圆口PLC用串口转以太网实现水泵泵体定位与叶轮压装无线调试应用案例

一、行业背景与项目概况

1.1 行业背景与核心需求

汽车水泵作为发动机冷却系统核心部件，其装配精度直接决定整车运行稳定性与使用寿命，行业对水泵生产线装配管控提出严苛要求：

一是实现泵体、叶轮、密封件、轴承等核心部件的精准装配，严控螺栓紧固力矩、装配间隙、密封压力等关键参数；

二是实现现场工位操作与中控室远程管控同步，实时传输装配数据，减少人工操作误差；

三是建立全流程装配数据追溯体系，满足汽车行业 IATF16949质量管控标准；

四是适配汽车零部件车间设备密集、机械振动强、油污粉尘多的工况，解决传统有线布线易损坏、维护繁琐的问题。

某汽车零部件企业原有生产线采用三菱 Q系列圆口 PLC作为核心控制单元，该型 PLC仅配置 RS-232圆形串口，无以太网接口，仅支持 MELSEC、Modbus RTU协议，无法对接以太网设备、实现多设备协同与远程运维，成为水泵生产线智能化升级的核心障碍。

1.2 项目概况

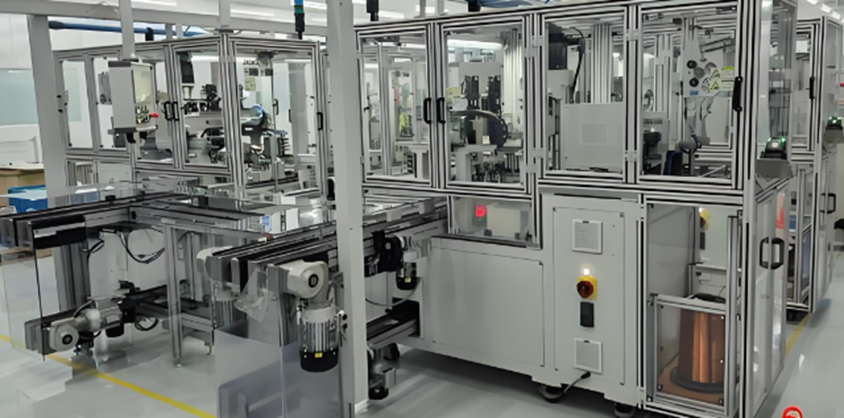

本项目为该企业汽车发动机水泵自动化装配生产线升级工程，生产线全长 60米，专注于中小型汽车水泵的自动化装配与检测，核心配置与工况如下：

核心控制单元：三菱 Q系列圆口 PLC（Q02CPU），仅 1路 RS-232圆形 DB9串口，负责水泵泵体定位、叶轮压装、密封检测、力矩紧固的逻辑控制，无以太网接口，不支持多设备并发通讯；

现场监控终端：Modbus TCP工业触摸屏，部署于各装配工位，用于参数调试、状态监控与故障报警，仅支持以太网通讯；

上位管理系统：中控室工控机 +组态王 SCADA系统，基于 Modbus TCP协议，实现生产数据采集、质量追溯、报表生成，需远程监控设备状态；

工况特征：生产线 24小时连续运转，车间机械振动强、油污粉尘多，设备布局密集，有线线缆易磨损，且禁止长时间停产改造，要求快速部署、不影响生产。

1.3 项目核心目标

依托远创智控YC8000-Q-S无线以太网模块，打通三菱Q系列圆口PLC与触摸屏、上位机的无线通讯链路，实现多设备双向并发通讯；

实现 PLC程序无线远程下载、上载与在线调试，替代现场有线操作，降低运维成本；

不修改 PLC原有控制程序，即插即用快速部署，实现不停产改造；

完成装配数据自动采集与全流程追溯，满足汽车行业质量管控要求。

二、项目痛点、选型与实施过程

2.1 核心技术痛点

协议与接口双重壁垒：PLC为 RS-232串口 + MELSEC/Modbus RTU协议，触摸屏、上位机为 Modbus TCP以太网协议，协议不兼容无法直连；PLC单一圆形串口无法满足现场操作、远程管控、程序调试的并发访问，形成数据孤岛。

布线困难、运维成本高：车间设备密集、振动强，有线布线施工难度大，线缆易被油污侵蚀、振动磨损，维护频繁；传统 PLC调试需技术人员现场接线，单次运维耗时 2小时，月均运维成本 4800元；更换带网口新型 PLC需投入 8万元，且停产 7小时以上，经济损失巨大。

管控精度不足、数据追溯缺失：水泵装配关键参数依赖人工记录，误差率达 3.5%，易导致密封不严、力矩超标等问题，产品返工率高；无数字化追溯体系，无法快速定位质量问题，不符合汽车行业合规要求。

2.2 方案选型

经技术论证与兼容性测试，项目选用远创智控YC8000-Q-S以太网模块（无线版） 作为核心通讯转换设备，该模块专为三菱 Q系列圆口 PLC定制，核心优势适配汽车水泵生产线需求：

无线 +有线双适配，支持 10个上位机无线并发连接，可同时对接触摸屏、上位机、编程电脑，不占用 PLC原生串口；

自动实现 MELSEC/Modbus RTU与 Modbus TCP协议双向转换，无需开发通讯程序，即插即用；

工业级设计，-10~70℃宽温运行，抗振动、防油污、抗电磁干扰，无线传输距离 150米，MTBF超 10万小时；

支持 WEB与专用工具无线配置，PLC直接供电，导轨安装，快速部署。

2.3 实施过程

硬件安装：利用生产线午休间隙断电，将 YC8000-Q-S模块安装于导轨，用专用 RS-232线对接 PLC圆口，触摸屏接入模块复用串口，车间顶部部署无线 AP并做好防尘防油污防护；

无线网络组网：配置无线 AP搭建车间专用局域网，将模块、上位机接入同一网络，统一 IP网段，无需铺设有线线缆；

参数配置：上电后通过浏览器访问模块默认 IP，系统自动识别 PLC型号与参数，开启无线功能，配置协议转换模式，无需修改 PLC程序；

联调测试：通过 GX Works2无线调试 PLC程序，验证触摸屏参数读写功能，测试上位机数据采集与追溯功能，全程耗时 1.5小时，完成不停产升级。

三、网关功能介绍

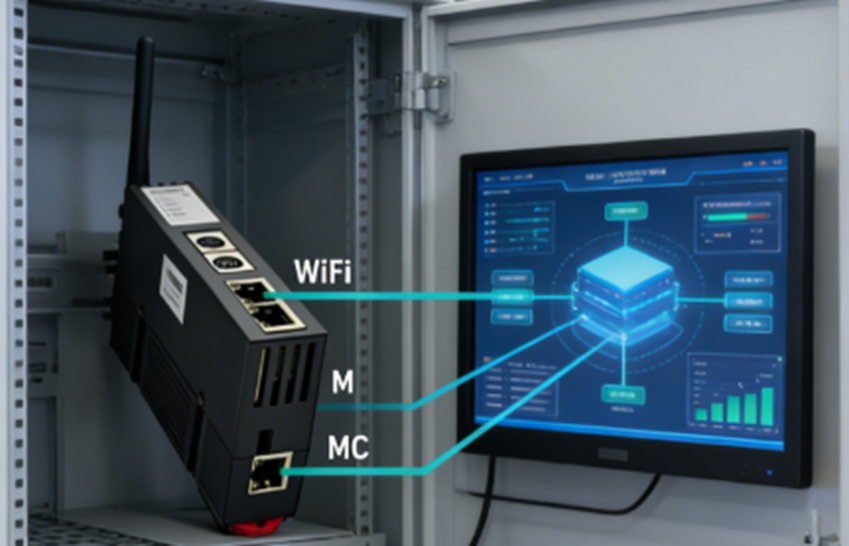

远创智控YC8000-Q-S是三菱 Q系列圆口 PLC专用无线串口转以太网网关，核心功能深度适配汽车水泵装配场景：

协议转换：实现 RS-232串口与以太网 TCP/IP数据透明传输，完成 MELSEC/Modbus RTU转 Modbus TCP，打通设备与管控层数据链路；

无线并发：支持 10路上位机无线连接，同时满足工位触摸屏、中控上位机、远程编程设备的访问需求，兼容主流 SCADA与触摸屏；

便捷运维：WEB与专用工具双配置模式，自带运行状态指示灯，支持远程故障诊断与固件升级，降低现场运维频次；

工业级防护：数据加密传输，抗油污、抗振动、抗干扰，低功耗设计，适配生产线 24小时连续运行。

四、技术架构设计

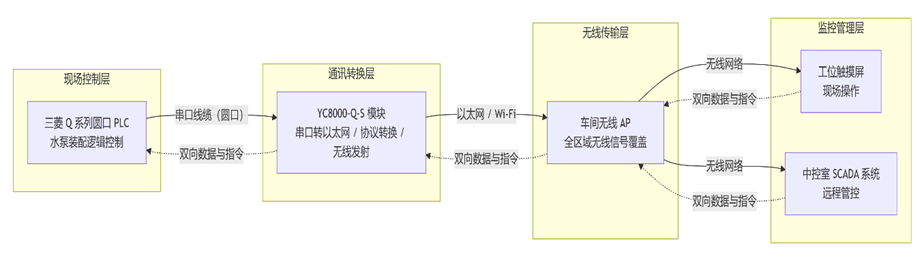

系统采用 “现场控制层 +通讯转换层 +无线传输层 +监控管理层”四层架构：

现场控制层：三菱 Q系列圆口 PLC，负责水泵装配逻辑控制；

通讯转换层：YC8000-Q-S模块，完成串口转以太网、协议转换与无线发射；

无线传输层：车间无线 AP，实现全区域无线信号覆盖；

监控管理层：工位触摸屏 +中控室 SCADA系统，实现现场操作与远程管控。

五、应用效果与项目价值

改造后生产线实现三大核心提升：

一是通讯层面，彻底打破协议与接口壁垒，无线通讯稳定零中断；

二是运维层面，远程调试替代现场操作，运维时间缩短 80%，月均运维成本降至 800元；

三是质量层面，装配参数自动采集，误差率降至 0.2%以下，产品返工率下降 60%，满足汽车行业质量追溯要求。

六、网关未来发展趋势

面向汽车零部件智能制造升级，无线串口转以太网网关将向四大方向发展：

一是融合边缘计算，实现装配参数本地分析与异常预警；

二是强化安全防护，新增双向认证、数据加密，满足汽车行业信息安全要求；

三是国产化替代，核心部件自主可控，拓展多协议兼容能力；

四是集成 5G传输，适配多生产线集群管控，对接 MES、ERP系统，打造全数字化装配解决方案。

七、项目总结

本项目通过YC8000-Q-S无线以太网模块，成功解决三菱 Q系列圆口 PLC在汽车水泵装配线中的协议不兼容、串口资源不足、布线难、运维低效等痛点。方案无需修改 PLC程序，具备改造成本低、部署快、稳定性强的优势，既满足汽车零部件行业智能化、合规化管控需求，又保障生产线 24小时连续运行，实现降本增效与质量升级。

该案例为汽车零部件及离散制造行业老旧 PLC无线网络化改造提供了标准化解决方案，未来随着网关技术迭代，将持续赋能汽车制造行业向高端化、智能化、数字化转型。

相关技术交流请给邵工留言
