一、背景与挑战

某汽车零部件生产厂，其车间核心生产环节仍在使用大量三菱A系列PLC（以A1S、A2N等型号为主）。这些设备运行稳定，承担着关键生产任务。但设备的数据采集、状态监控和远程维护一直依赖人工记录，效率低且存在信息滞后。

该企业计划推进车间信息化建设，但遇到了以下难题：

不能影响生产：产线24小时运转，绝对不允许因网络改造导致停产或设备故障。

对现有设备改造少：PLC年代久远，不敢轻易改动内部程序或硬件线路。

工期短、投资少：项目预算有限，要求快速见效，不能有复杂的施工和庞大的投入。

网络稳定、易维护：需要网络7×24小时稳定运行，且普通电工能维护，不能依赖原厂工程师。

开放性和可扩展性好：系统要为后续增加MES系统、连接更多设备留有接口。

这些挑战的焦点在于：如何让这些“高龄”的三菱A系列PLC，在不伤筋动骨的情况下，接入现代工业以太网。

二、解决方案

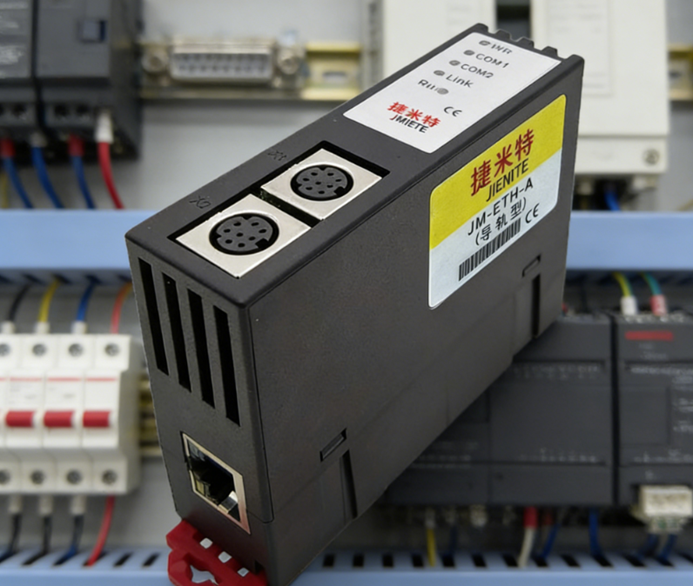

针对以上痛点，该厂引入了捷米特的JM-ETH-A模块，作为三菱A系列PLC的以太网转换器。

JM-ETH-A模块无需编程，无需改动PLC原有程序，直接通过PLC的编程口（MD8圆口或25针并口）进行连接，即可为老旧的三菱A系列PLC赋予以太网通讯能力。

解决的痛点与方案：

1.解决“改造难”痛点

痛点：传统方案需要更换CPU模块或加装复杂的总线模块，不仅成本高，而且风险大，需要停机调试。

方案：JM-ETH-A采用即插即用设计。它利用三菱A系列PLC自带的编程口进行数据桥接。现场电工只需将模块自带的连接线插在PLC的编程口上，另一端接上网线，整个过程不超过5分钟，无需编写一行代码，彻底打消了企业对影响生产的顾虑。

2.解决“通讯难”痛点

痛点：A系列PLC仅支持底层的串口协议，上位机软件无法直接通过以太网访问，数据采集困难。

方案：JM-ETH-A模块在硬件内部完成了协议转换。它一方面通过编程口与PLC进行高速串行通信，另一方面将数据封装成标准的Modbus TCP/IP协议。这使得任何支持Modbus TCP的组态软件（如WinCC、组态王）、MES系统或云平台，都能直接读取或写入PLC的数据

3.解决“维护难”痛点

痛点：一旦设备出现问题，工程师必须亲临现场，用编程线缆连接电脑才能诊断，效率低下。

方案：JM-ETH-A模块不仅实现了数据采集，还支持穿透编程功能。即使在千里之外，只要网络可达，工程师就可以通过上位机软件或捷米特提供的工具，直接通过JM-ETH-A模块连接PLC，进行在线监控、程序上传下载。这极大地缩短了故障响应时间。

三、核心功能亮点

捷米特JM-ETH-A模块之所以能成为改造利器，主要归功于以下几点：

无缝集成，零编程：这是其最大亮点。它完全复制了A系列PLC的编程口协议，对PLC而言，它就像一台手持编程器；对上位机而言，它又是一个标准的数据服务器。这种“透明传输”特性，确保了改造的零风险。

多协议支持：模块内部集成了三菱A系列专用的MC协议，同时对外提供Modbus TCP Server服务。这使得无论是三菱的专用软件（如GX Developer），还是第三方的通用OPC Server，都能轻松访问数据。

强大的数据交换机制：支持主动的数据采集和缓存，支持多客户端同时访问（如同时连接触摸屏、上位机和MES系统），解决了传统串口只能一对一通讯的瓶颈。

稳定可靠：采用工业级设计，支持宽温工作，电源具备反接保护。内置看门狗，确保模块在复杂电磁环境下长期稳定运行，永不掉线。

易于维护：具备网页诊断功能，用户可以通过浏览器直接查看模块的运行状态、通讯计数，快速定位网络故障。

四、使用前后对比

通过部署捷米特JM-ETH-A模块，该工厂的生产管理面貌发生了显著变化：

对比维度	改造前	改造后
数据采集	人工定时抄表，数据滞后且易出错。	实时自动采集生产数据（如产量、设备状态、报警信息），数据准确、及时。
设备维护	故障必须到现场，使用编程电缆连接，平均故障修复时间长。	实现远程编程与监控，工程师在办公室即可诊断和修复，响应速度大幅提升。
系统集成	设备信息孤岛，无法与管理层系统对接。	通过标准Modbus TCP协议，无缝对接车间MES系统和企业ERP系统，实现生产透明化。
生产影响	任何联网尝试都可能导致停机。	即插即用，5分钟完成改造，完全不影响生产运行。
投资成本	高昂（更换CPU、重新布线、系统调试）。	极低（仅需一个几百元的模块和简单布线），工期短，见效快。
