电动牙刷智能化升级进入人机交互深水区

国内电动牙刷的市场已经完成了从功能方面的普及到品质层面的分化这样一种转变。中高端智能款式的市场占据的比率在持续地扩大。消费者对于产品的核心需求，从最基础的振动清洁转变成为了精准的数据化来管理口腔健康。旗舰级别的产品得具备下面这些东西：实时的彩屏去显示状态、高品质的音频提示来进行引导、和手机APP没有缝隙的BLE数据同步，还有多档刷牙模式的精细化的PWM控制。

但是，想要达成很多个功能，所面临的核心矛盾便是：显示功能、音频功能以及BLE 功能这三个方面一同进行集成的时候的工程复杂度。

传统方案的三大结构性痛点

痛点一：显示、音频、BLE三模块割裂，主控负担沉重

传统的设计将彩屏驱动、音频播放IC以及BLE模块分别悬挂在主控MCU的外面，如此一来，主控就必须同时去维护三套驱动程序，多条总线一块儿运行，硬件资源的消耗比较多，三个独立芯片的BOM成本以及PCB布线的面积始终处于较高的水平。

痛点二：动画与模式切换界面资源管理能力薄弱，UI体验粗糙

传统的方案乃是采用软件渲染的方式去驱动TFT屏。如此一来帧缓冲的数据量比较大，帧率就会受到限制。动图的播放会严重地占用CPU。在更换UI资源的时候得重新进行固件的编译，工厂刷写的成本比较高。产品上线之后很难去迭代更新界面，而且一般还需要外置独立的Flash芯片来存储图片以及音频资源，这就使得BOM以及PCB的面积得到了增加。

痛点三：音频提示方案简陋，刷牙引导体验差

有许多中低端的方案采用蜂鸣器来代替音频输出，其频率比较单一，用户没有办法去区分模式切换、分区提醒、刷牙完成等不同的事件，而且音量不能够按照使用场景来进行调节，这严重地影响了产品的品质感。

WT2606B16芯片产品介绍

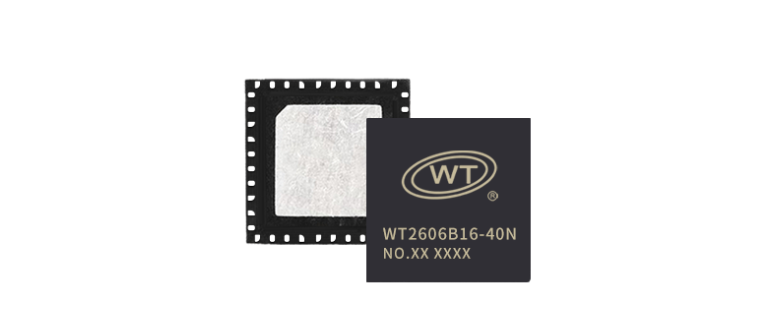

（一）WT2606B16芯片概览

WT2606B16乃是一个SoC芯片。它是为智能带屏设备去进行设计的。它的集成度很高，功能那是相当多。它具备显示驱动、音频播放、BLE蓝牙、多路PWM输出这类功能。它还内置有16MB（也就是128Mbit）大容量的Flash存储。它借助标准UART串口协议和主控MCU来进行通信。它接入硬件的方式那叫一个极简，能够给产品增添高品质的人机交互能力。

在电动牙刷的方案之中，WT2606B16担当着智能人机交互的核心角色。它独自去完成屏幕显示、音频播报、BLE数据透传以及PWM马达模式控制这类所有的HMI任务。而主控MCU只需要专心于马达驱动和充电管理便可以了。

芯片核心能力与电动牙刷功能映射：

功能模块	关键规格	在电动牙刷中的应用
TFT/AMOLED显示驱动	最高480×480@30fps，图片/动图/文字/二维码	刷牙模式专属界面、计时进度、电量状态
内部Flash存储	16MB（128Mbit），资源文件最大14MB	直接存储所有模式图标、动画、音频，无需外置Flash
音频播放	文件索引播放，音量0~31级	分区提醒语音、刷牙完成提示音
BLE蓝牙	BLEUART双向透传	与手机APP同步刷牙数据
PWM输出	3路，10KHz，静态/呼吸动态	马达振动强度控制、充电呼吸灯
屏幕背光控制	独立开关控制	待机自动息屏节能
二维码显示	最大199字符URL	APP下载引导、刷头溯源码
动图单次/循环播放	GIF多帧动画，播完可定格	刷牙完成动效、分区切换提示
OTA空中升级	程序固件与UI资源独立通道	无需拆机即可更新功能与界面
低功耗待机	深睡眠电流低至5μA	长待机续航保障

（二）双芯片协作架构，接入门槛极低

WT2606B16与主控MCU借助统一的UART串口帧协议来进行通讯。其帧结构是固定的，并且规则也是比较清晰的。任何具备UART接口的MCU都可以迅速地连接进去，不需要去移植复杂的驱动，如此便极大地降低了开发的门槛。

（三）支持显示屏型号一览

显示类型	驱动IC	分辨率	接口协议
TFT	ST77916	320×385	QSPI
TFT	JD9853	240×296	SPI
TFT	JD9855	360×360	QSPI
AMOLED	ST7801	410×502	QSPI

WT2606B16芯片核心功能与优势详解

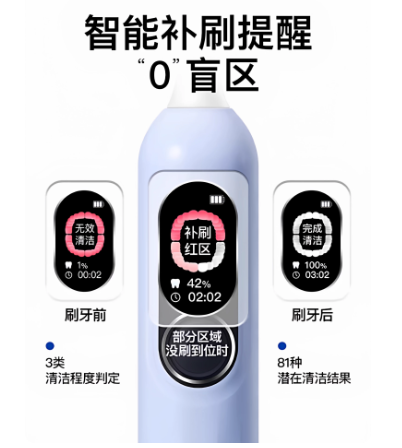

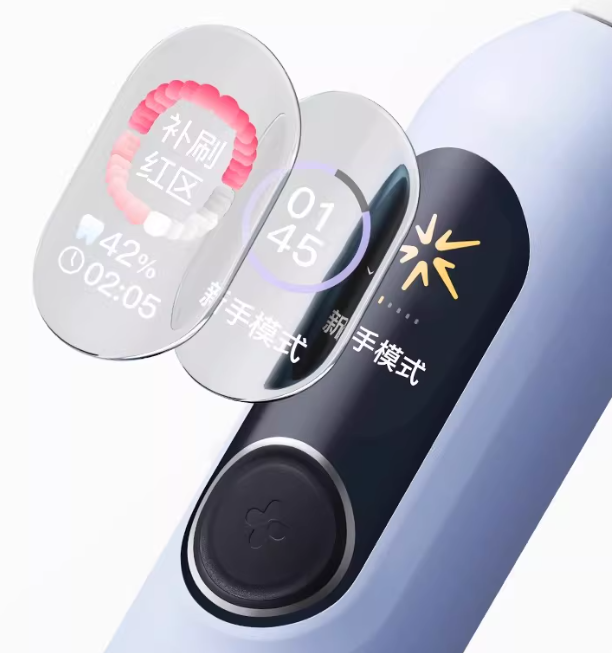

（一）TFT/AMOLED彩屏多模式显示——每种刷牙模式专属视觉体验

WT2606B16具备内置的屏幕驱动以及资源管理引擎。它支持好多种显示内容类型。主控MCU只需要发出简单的串口指令，就可以完成复杂界面的切换。最为突出的是，它针对每种刷牙模式定制了独立又专属的显示界面，通过这样来达成真正的差异化视觉引导。

三档刷牙模式专属界面设计：

刷牙模式	专属界面风格	动态元素	色彩主调
标准清洁模式	强劲清洁动画，刷毛高频振动特效	水波纹扩散动图，强度进度条	活力蓝，清爽感
柔护模式	轻柔护龈动画，温和波纹效果	缓慢渐变光晕，低频振动指示	温柔绿，安心感
美白模式	牙齿美白光效动画，光泽渐变	光斑扫描动效，美白进度指示	珍珠白，高级感

完整显示能力一览：

·动态图片与GIF动图播放：支持循环播放或单次播放预存动图，开机自动恢复上次画面，免初始化步骤

·动图单次播放：专为一次性动效设计——分区切换动画播完后自动黑屏返回主界面；刷牙完成庆祝动画播完后可定格在最终画面，呈现完整的完成感

·自由文字显示：支持在屏幕任意坐标输出信息，展示刷牙已用时长、今日刷牙次数、刷头剩余寿命等数据

·二维码实时生成：开机引导界面展示APP下载二维码，或动态生成刷头批次溯源码，支持最长199字符URL

与传统方案对比：

对比维度	主控MCU直驱TFT方案	WT2606B16串口驱屏方案
主控资源占用	高（帧缓冲+渲染占用大量SRAM）	极低（一条串口指令完成切换）
动画流畅度	受主控算力限制，常≤15fps	WT2606B16独立渲染，最高30fps
资源存储	需外置独立Flash芯片	内置16MB Flash，无需额外器件
UI资源更新	需重新编译固件整包刷写	OTA单独升级动图/音频资源包
开发工作量	需移植屏幕驱动+GUI框架	标准串口协议，对接门槛极低
多屏型号兼容	需逐一适配驱动	WT2606B16已内置驱动，接口统一

（二）16MB内部存储——无外置Flash的极简硬件方案

WT2606B16存在着一个较为突出的硬件层面上的不一样的地方。其内部具有16MB（也就是128Mbit）容量较大的Flash存储。如此一来就不需要像传统的方案那样得去外挂那种独立的Flash芯片。

·资源文件容量：内部存储支持最大14MB的UI资源包（图片+音频+动图），足以存储多套刷牙模式专属动画、完整语音库、品牌Logo动效

·BOM成本下降：省去外置SPI Flash芯片（通常为W25Q系列），直接降低物料成本

·PCB面积节省：去掉外置Flash及其周边去耦电容，HMI区域PCB面积进一步缩减

·开发简化：资源文件通过唯创知音配套打包工具直接生成`.wtui`格式后写入芯片，无需额外Flash驱动开发

存储方案对比	传统方案（主控+外置Flash）	WT2606B16内置存储方案
Flash芯片数量	需外挂1颗独立SPI Flash	芯片内部集成，0颗外置
资源更新方式	需连接烧录器刷写外置Flash	OTA通过BLE/UART无线更新
PCB占用	Flash芯片+去耦电容，约30mm²	节省约30mm²布板面积

（三）高品质音频系统——专业语音分区引导

WT2606B16具备集成的音频播放引擎。它采用文件索引的方式去播放事先录制好的语音以及提示音。并且不需要主控MCU参与到任何音频解码的工作当中去。

·多段专属语音库：支持为开机欢迎、刷牙开始、四区域30秒切换提醒、2分钟完成、充电接入/完成、刷头更换提醒等场景分别录制独立语音文件，切换精准、辨识度高

·32级音量精细调节：0~31级可编程音量，支持日常模式、夜间静音模式、儿童大音量模式差异化配置

·随时暂停控制：主控可在任意时刻中断正在播放的音频，配合刷牙暂停功能实现流畅人机响应

·显示与音频联动：图片/动图与音频可同步触发播放，实现视听一体的模式切换提示效果

与蜂鸣器方案对比：

对比维度	传统蜂鸣器方案	WT2606B16音频方案
提示类型	单一频率蜂鸣	多段专业录制语音
音量调节	无法调节	0~31级共32档
方向性引导	仅靠次数区分	明确语音播报（"请切换至左下区域"）
人群适配	无差异化	可按模式调整音量与语音内容
品牌差异化	完全同质	可定制品牌音效与专属语音包

（四）PWM多路输出——马达控制与灯效一体化

WT2606B16具备3路独立的PWM输出通道，其频率固定为10KHz。它能够支持静态占空比的精确设定，同时还能够支持动态的呼吸灯效果。并且不需要主控MCU去占用任何的定时器资源。

三档刷牙模式控制：

刷牙模式	PWM占空比	振动效果
标准模式	85%	强劲清洁，深层去除牙菌斑
柔护模式	55%	温柔护龈，适合敏感牙龈人群
美白模式	70%	均衡振动，兼顾清洁与抛光

充电状态LED呼吸灯：

·充电进行中：LED呼吸灯缓慢渐变，视觉直观

·充电完成：LED常亮，清晰告知用户

·待机低功耗：极低亮度慢呼吸，保持状态可见的同时降低功耗

呼吸灯的效果乃是由WT2606B16内部自动生成的渐变波形来进行驱动的。主控不需要开展任何定时方面的干预工作，在经过一次指令配置之后便持续地自主运行着。

（五）BLE蓝牙透传——APP互联零协议栈开发量

WT2606B16可以支持BLE和UART之间的双向的数据透传。主控MCU不需要具备任何蓝牙协议栈方面的知识。主控MCU直接通过已有的UART通道和手机APP来进行数据的交换。

典型数据交互场景：

方向	数据内容	触发时机
主控→APP	本次刷牙时长、模式、分区覆盖情况	刷牙结束后
主控→APP	当前电池电量	BLE连接建立时
主控→APP	刷头累计使用次数	每次刷牙后上报
APP→主控	设置默认刷牙模式	用户在APP内配置
APP→主控	触发OTA升级	有新版本推送时

（六）OTA空中升级——UI资源与固件双通道迭代

WT2606B16将内部存储划分成程序区以及资源区这两个相互独立的分区。它可以支持两类OTA升级操作。

·程序固件升级：用于功能迭代、BLE协议更新、PWM策略优化等逻辑变更，通过APP经BLE通道推送，无需用户手动操作

·UI动图资源升级：更换刷牙引导动画、推送节日主题皮肤、替换品牌Logo动效，与程序逻辑完全解耦；支持按索引局部替换单个动画，无需全量刷写

两套进行升级的通道相互之间不存在影响的情况。在进行升级操作的时候倘若出现了断电的状况，设备也不会产生异常的情形。在重新接上电源之后，依旧还可以继续开展升级的流程。这样的情况是非常安全的，同时也是十分可靠的。

WT2606B16芯片电动牙刷应用方案详解

（一）系统硬件架构

基于WT2606B16的智能电动牙刷的方案采用了主控MCU以及WT2606B16协处理器这样的双芯片的架构，这两个芯片有着明确的分工情况。

┌───────────────────────────────────┐

│ 主控MCU（马达+充电控制） │

│ 充电管理/马达驱动/按键检测 │

└─────────────── UART ──────────────┘

│

┌────────────────────▼──────────────┐

│ WT2606B16 │

│ 内置16MB Flash存储 │

├───────────────────────────────────┤

│ TFT/AMOLED彩屏扬声器 BLE天线 │

│ 模式专属动画语音提示 APP数据 │

│ PWM1→马达模式信号 │

│ PWM2/3→LED充电指示灯 │

└───────────────────────────────────┘

主控MCU承担着马达驱动以及充电安全管理的职责。主控MCU借助UART向WT2606B16发送比如显示、音频、BLE等方面的人机交互指令。WT2606B16单独去完成全部的HMI任务。主控MCU和WT2606B16彼此之间不存在相互干扰的情况。系统的架构是清晰且明白的。

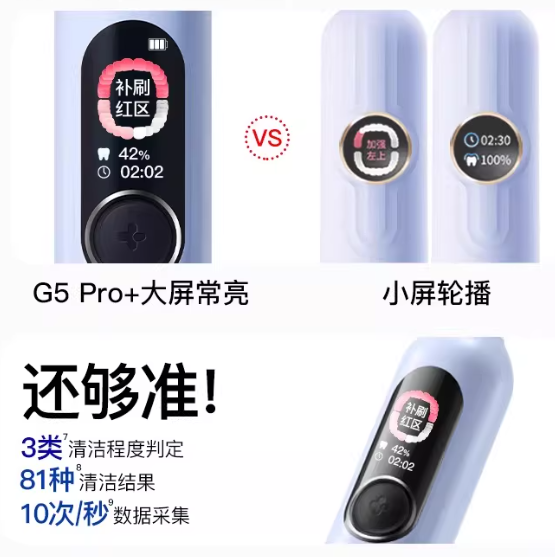

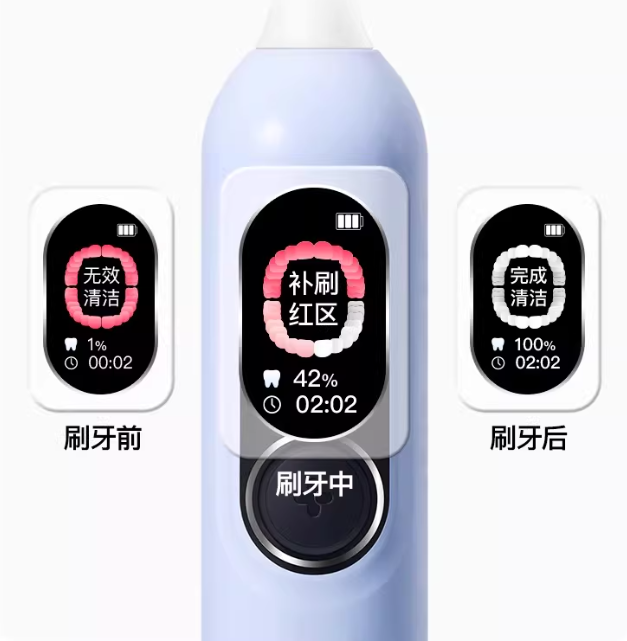

（二）完整刷牙体验流程

阶段	WT2606B16执行的功能
开机	播放品牌欢迎音效，显示主界面待机动画
刷牙开始	播放开始提示音，屏幕切入当前模式专属计时界面
模式切换	对应模式专属界面即时切换（色调+动画全变），配套语音提示， PWM占空比同步更新
每30秒分区切换	语音播报切换提醒，播放分区动画后自动返回计时界面
2分钟完成	播放完成音效，展示庆祝动画并定格最后一帧
数据上报	通过BLE将刷牙记录推送至手机APP
进入待机	屏幕背光自动关闭，LED保持低亮度呼吸指示，深睡眠电流低至5μA
充电接入	显示充电动画，LED呼吸灯启动
充电完成	显示满电图标，LED转为常亮

（三）刷头寿命管理与扫码溯源

WT2606B16可以在屏幕之上实时地生成并且显示二维码，它还和主控端的刷头使用次数统计相结合，这样子就可以达成一些功能。

·刷头累计使用超过90天后，屏幕自动展示刷头更换提醒页面

·用户扫描屏幕上的二维码，直接跳转至官方刷头购买页面或溯源信息

·无需额外增加NFC或二维码贴纸，屏幕本身承载所有信息展示

（一）模式切换的多维度联动机制

当需要去切换WT2606B16的刷牙模式的时候，使用一条串口指令便可以去触发多维度的人机交互方面的联动情况。

·视觉层：屏幕画面切换至对应模式专属动图（色调、动画风格全部变换），视觉冲击直接感知模式差异

·听觉层：同步播放对应模式的切换提示音或语音播报（"已切换至美白模式"）

·触觉层：PWM占空比同步更新，马达振动强度即刻变化，用户手持感知明确

三层联动的相关处理是由WT2606B16内部自行来进行处理的。主控MCU仅仅是发送一条模式切换的指令而已，不用去分别对屏幕、音频、PWM这三路输出进行控制。这样子就极大地简化了主控端的逻辑。

（二）内部存储的资源管理机制

WT2606B16采用唯创知音所独有的`.wtui`资源包格式去对内部存储进行管理。

·图片（PNG/JPG）、GIF动图、音频文件通过官方打包工具统一封装为`.wtui`资源包

·资源文件按索引编号（1~100）管理，主控通过文件索引号调用对应资源，无需了解存储细节

·支持局部替换：只需更新资源包中的特定索引文件，其余资源保持不变，OTA流量最小化

·内置14MB有效存储空间，可存储多套完整的品牌主题皮肤

（三）OTA双分区的安全保障

WT2606B16采用双分区写入的策略来进行操作。在升级的时候，原本的固件或者资源是保持不变的。新的内容会写入到备用的分区当中。只有当全部都写入完毕并且校验通过之后才会进行原子性的切换启动分区。中途要是断电，也不会影响设备正常使用的。重新上电之后就会以原来的版本来启动。还可以随时重新发起升级。程序固件和UI资源分区是完全隔离的。在更新UI主题皮肤的时候，不涉及程序逻辑区域，所以风险是很低的。

（四）屏幕背光与系统功耗管理

WT2606B16可以提供独立的背光控制，并且它同显示内容是相互分开的。

·刷牙进行中：背光常开，确保计时和模式信息实时可见

·刷牙结束后无操作：自动关闭背光，仅保留LED呼吸灯状态指示

·充电待机：背光维持低亮度，降低整机待机功耗

·深度休眠：芯片整体待机功耗低至5μA，保障长周期续航

WT2606B16在电动牙刷方案中的"一芯六能"

（一）WT2606B16在电动牙刷方案中的"一芯六能"

能力维度	产品实现效果	用户价值
模式彩屏显示	每种刷牙模式专属动画界面，色调+动效全差异化，最高480×480@30fps	旗舰级视觉体验，模式切换一目了然，UI持续迭代不换芯
内部存储	16MB内置Flash，无需外挂Flash芯片，存储多套主题皮肤	BOM简化，PCB面积节省，OTA远程更新皮肤
语音引导	多段专业语音，32级音量，场景自适应	清晰分区引导，品牌专属音效差异化
BLE互联	刷牙数据实时同步APP，主控零协议栈开发	口腔健康管理闭环，数据可视化
PWM精控	3路10KHz，三档刷牙模式+LED呼吸灯	振动精准可控，充电状态一目了然
OTA升级	程序与UI资源独立升级，断电安全	产品上线后持续迭代，无需召回硬件

（二）方案集成优势

指标	传统方案（显示IC+音频IC+BLE模组+外置Flash）	WT2606B16一芯方案
HMI相关芯片数量	≥4颗（含外置Flash）	1颗
主控驱动开发量	四套驱动+多种协议，工作量大	统一UART协议，极低门槛
BOM成本	基准	约降低35~45%
PCB面积	基准	HMI区域节省约40%
UI资源更新成本	全量固件重刷，高风险	OTA局部替换，安全高效
外置Flash	必须	无需，内置16MB
