揭秘MEMS硅麦封装三大主流技术：性能、成本与可靠性的平衡之道

一、MEMS硅麦封装的核心价值：从性能保障到产业变革

MEMS硅麦传感器作为现代电子设备的“听觉神经”，其封装技术不仅是简单的物理保护，更是决定产品性能、可靠性和市场竞争力的关键。与传统驻极体麦克风不同，MEMS硅麦由微型化的MEMS芯片（电容式振动结构）和ASIC信号调理芯片组成，封装需同时满足声学通路设计、电气互联可靠性、环境隔离防护三大核心需求。例如，声学灵敏度与热噪声控制需通过真空或惰性气体填充的腔体实现，而电磁屏蔽则依赖金属封装或特殊涂层工艺，这些细节直接决定了产品的信噪比（SNR）和指向性。

更重要的是，封装成本占MEMS器件总成本的30%-40%，远高于IC封装的成本占比。这一数据揭示了封装技术对产业化落地的决定性作用——唯有通过创新工艺降低封装复杂度，才能推动MEMS硅麦从实验室走向千万级消费电子市场。

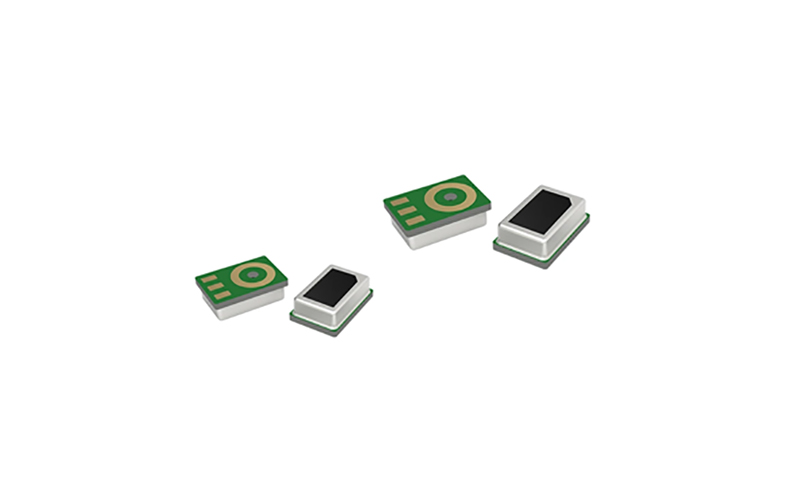

MEMS硅麦传感器

二、主流封装技术路线：微型化与集成化的极致博弈

1. 晶圆级封装（WLP）：重新定义“微型”边界

晶圆级封装（WLP）是当前最前沿的技术方向之一。其核心在于“先封装后切割”的流程革新：在8英寸或12英寸晶圆上完成玻璃盖板键合、RDL（重分布层）制作等工序，再切割为单颗传感器。这种工艺使封装体积缩小至<1mm³（如楼氏电子的SPU系列），同时良率提升至95%以上。例如，采用阳极键合技术将硅片与Pyrex玻璃在450℃高温下融合，气密性可达10⁻¹⁰Pa·m³/s，相当于10年内漏气量不足0.1%，完美适配TWS耳机对微型化和长期稳定性的需求。

此外，WLP的光学透明特性支持晶圆级测试，大幅减少后续分选成本。某头部厂商数据显示，采用WLP工艺后，单颗硅麦封装成本降低30%，生产效率提升5倍以上。

2. 系统级封装（SiP）：多元件协同的智能革命

系统级封装（SiP）通过3D堆叠或2.5D中介层技术，将MEMS芯片、ASIC、滤波器甚至射频模块集成于单一封装体内。以苹果AirPods Pro为例，其SiP封装使主板面积缩小40%，并内置电磁屏蔽层抑制信号串扰。这种高度集成不仅解决了PCB空间紧张问题，还实现了“本地+云端”双模式处理——例如在车载场景中，SiP封装的硅麦可同步进行语音识别和环境降噪，响应速度较传统方案提升60%。

3. 传统封装：性价比之王的持续进化

尽管WLP和SiP占据高端市场，但QFN（四方扁平无引脚）、LGA（平面网格阵列）等传统封装仍主导中低端领域。这类工艺凭借成熟的引线键合技术（如K&S的iConn设备，良率达99%）和低成本塑料外壳（材料成本仅为金属封装的1/5），成为安防摄像头、蓝牙耳机等产品的首选。值得注意的是，传统封装也在迭代升级：例如采用AuSn焊料共熔键合替代环氧树脂粘接，使耐高温性能从150℃提升至200℃，满足汽车电子的严苛环境要求。

三、封装工艺的关键环节：精度与可靠性的双重考验

1. 键合技术：气密密封的终极防线

MEMS硅麦的封装需实现硅-玻璃/硅-陶瓷的气密键合，主流技术包括：

阳极键合：利用高压电场促使Na⁺迁移形成静电键合，适用于Si与Pyrex玻璃的组合，广泛用于压力传感器和惯性传感器；

共熔键合：AuSn焊料在280℃熔化后形成金属间化合物，适合异质材料（如Si与Al₂O₃陶瓷）的连接，常用于高温环境下的车规级产品；

玻璃料键合：通过印刷玻璃粉并高温烧结（550℃），形成耐高温（>200℃）的密封层，有效应对工业设备的极端温度波动。

2. 声学通路设计：灵敏度与噪声的精密平衡

进声孔的尺寸、形状和位置直接影响声学性能。研究发现，当进声孔直径从0.5mm缩小至0.2mm时，气流噪声降低3dB，但灵敏度损失1dB——为此工程师通过增大振动膜面积补偿信号衰减，并在孔道内填充PTFE薄膜抑制高频噪声。此外，背腔式封装可实现全向拾音，而双进声孔+相位差设计则能生成心形指向模式，广泛应用于车载降噪场景。

3. 电气互联：高频时代的寄生效应管控

倒装焊（Flip Chip）因寄生电感<0.1nH成为高频应用首选，但其焊后空洞率需严格控制在5%以内。相比之下，引线键合虽成熟稳定，却因1nH的寄生电感限制了2.4GHz蓝牙麦克风的性能上限。扇出型封装（Fan-out WLP）通过RDL层重构I/O布局，突破了传统引脚数量限制（如从10Pin扩展至40Pin），为多麦级联提供解决方案。

四、材料科学：支撑技术跃迁的物质基石

1. 基板材料：功能多样性的选择

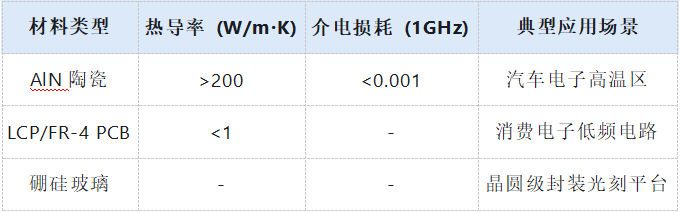

2. 外壳材料：防护与声学的共生体

不锈钢/铝合金外壳提供>80dB电磁屏蔽效能，但其密度高达7.9g/cm³；LCP/PPS塑料外壳轻量化（<1.5g/cm³）且成本低至0.1美元/颗，但需额外涂覆电磁屏蔽层。最新研发的石英玻璃外壳兼具气密性（漏气率<10⁻¹²Pa·m³/s）和光学透明性，支持在线检测振动膜状态。

3. 密封材料：绿色与高性能的统一

AuSn焊料导电性好（电阻率<20μΩ·cm），但含铅成分不符合RoHS标准；SnBi无铅焊料熔点更低（138℃），更适合热敏感组件。Parylene C涂层厚度<1μm即可防潮防腐，已通过数千小时耐溶剂测试验证。

五、行业挑战与未来趋势：从制造到智造的跨越

1. 现存瓶颈

小型化极限：当封装体积缩至0.5mm³时，声学腔容积不足导致灵敏度下降3dB，需通过折叠振动膜等结构创新补偿；

湿度侵蚀：>90%RH环境下Al电极易氧化失效，现有Parylene涂层仅能维持短期防护；

成本悖论：WLP设备投资超5000万美元，需月产1亿颗以上方可摊薄单位成本。

2. 技术演进方向

异构集成：将MEMS麦克风与压力/惯性传感器集成，实现“声学+多物理量”感知（如智能头盔的环境监测）；

绿色封装：推广PLA生物降解聚合物和SnBi无铅焊料，符合欧盟RoHS 3.0法规；

智能监测：在封装内嵌入温度/压力传感器，实时校准灵敏度并预测故障寿命。

六、深耕MEMS封装领域的创新先锋

作为国内MEMS传感器解决方案提供商，华芯邦始终专注于封装技术的自主创新与产业化应用。依托自主知识产权的开口封封装技术，成功攻克了低应力控制、高气密性保持等行业难题，推出的多款硅麦传感器已在智能家居、新能源汽车等领域实现规模化量产。未来，将继续加大研发投入，探索异构集成、绿色封装等前沿方向，致力于为全球提供更高效、更可靠的MEMS传感器封装解决方案，助力中国半导体产业高质量发展！
