TLV2548M：高性能低功耗ADC的技术解析

在电子设计领域，模拟 - 数字转换器（ADC）是连接模拟世界和数字世界的关键桥梁。TI推出的TLV2544Q、TLV2548Q和TLV2548M系列ADC，凭借其出色的性能和丰富的功能，在众多应用场景中展现出强大的竞争力。今天，我们就来深入剖析这一系列ADC的技术特点和应用要点。

文件下载：tlv2548m.pdf

一、产品概述

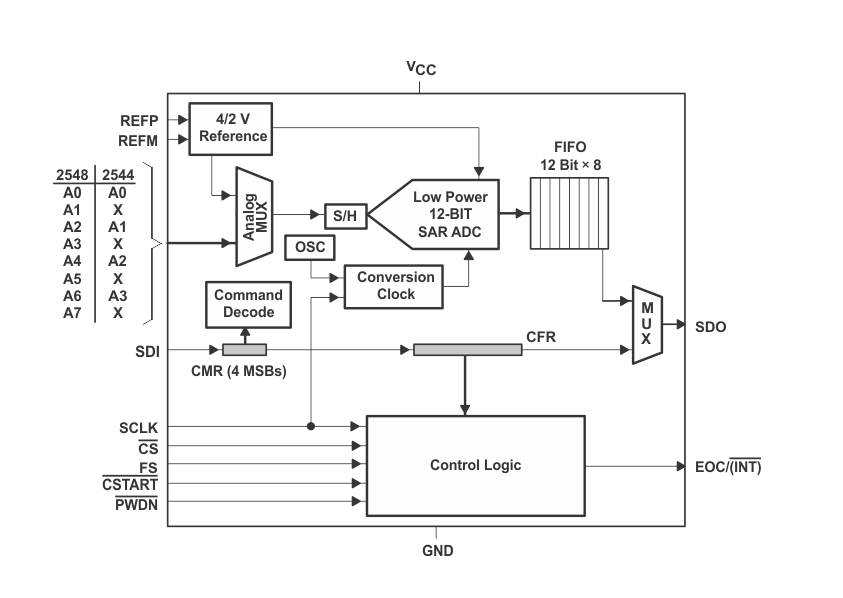

TLV2544Q、TLV2548Q和TLV2548M是高性能、12位、低功耗的CMOS ADC，工作电压范围为3V至5.5V。它们具有高达200KSPS的最大吞吐量，内置参考电压、转换时钟和8层FIFO，能够满足多种高速数据采集需求。这些器件还具备差分/积分非线性误差小、信噪比和失真比高、无杂散动态范围宽等优点，适用于对精度和性能要求较高的应用。

二、关键特性

2.1 高性能指标

• 高精度转换：在 -55°C至125°C的宽温度范围内，差分/积分非线性误差仅为±1.2 LSB，确保了转换结果的准确性。
• 出色的信号质量：在12kHz输入频率下，信噪比和失真比（SINAD）可达65dB，无杂散动态范围（SFDR）可达75dB，有效减少了信号干扰和失真。

  2.2 灵活的接口和控制

• SPI/DSP兼容接口：支持高达20MHz的SCLK，可与大多数流行的主机微处理器直接进行4线接口通信，方便与各种系统集成。
• 可编程功能：可通过配置寄存器（CFR）对采样周期、转换时钟源、转换模式等参数进行灵活配置，以适应不同的应用需求。

  2.3 低功耗设计

• 多种功耗模式：具备软件/硬件/自动掉电模式，在自动掉电模式下，典型电流仅为1μA（外部参考），有效降低了系统功耗。
• 自适应转换速度：可根据应用需求选择合适的转换速度，进一步优化功耗。

三、详细功能解析

3.1 模拟输入和内部测试电压

该系列ADC提供4/8个模拟输入通道和3个内部测试输入，通过模拟多路复用器根据输入命令进行选择。输入多路复用器采用先断后通类型，减少了通道切换时的输入 - 输入噪声注入。

3.2 转换器原理

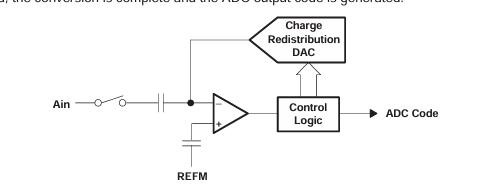

采用12位逐次逼近型ADC，利用电荷再分配DAC实现模拟信号到数字信号的转换。在采样期间，采样电容获取输入信号；转换过程中，SAR控制逻辑和电荷再分配DAC通过对采样电容进行电荷加减操作，使比较器达到平衡状态，从而完成转换。

3.3 串行接口

输入数据格式为二进制，前4位MSB为命令寄存器（CMR），后续为配置数据字段。输出数据格式同样为二进制，根据不同的操作模式，输出结果包含转换结果和无关位。

3.4 控制和时序

• 上电和初始化：通过向器件写入特定命令来确定处理器类型和配置器件，上电或从掉电恢复后的第一次转换结果无效。
• 转换周期：根据FS信号的使用情况，转换周期的起始点可以是CS的下降沿或FS的下降沿。

  3.5 采样模式

• 正常采样：采样周期可编程为12 SCLKs（短采样）或24 SCLKs（长采样），适用于不同的输入源阻抗和SCLK频率。
• 扩展采样：通过CSTART引脚控制采样周期的起始和结束，可根据需要延长采样时间，以适应高输入源阻抗或低电源电压下的应用。

  3.6 转换模式

  该系列ADC支持四种转换模式：单触发模式、重复模式、扫描模式和重复扫描模式。不同模式下，FIFO的使用方式和转换触发方式有所不同，可根据具体应用需求进行选择。

四、应用注意事项

4.1 参考电压

器件内置可编程的2V或4V参考电压，也可通过REFP和REFM引脚使用外部参考电压。使用内部参考时，需在REFP和REFM之间连接补偿电容；使用外部参考时，补偿电容可选。

4.2 电源管理

可通过软件或硬件方式将器件置于掉电状态，以节省功耗。自动掉电模式始终开启，在不访问器件时自动进入低功耗状态。

4.3 时序要求

在设计电路时，需严格满足各控制信号的时序要求，如CS、SCLK、FS等信号的建立时间、保持时间和脉冲宽度等，以确保器件正常工作。

五、总结

TLV2544Q、TLV2548Q和TLV2548M系列ADC以其高性能、低功耗、灵活的配置和丰富的功能，为电子工程师提供了一个优秀的模拟 - 数字转换解决方案。在实际应用中，我们需要根据具体需求合理选择器件和配置参数，同时注意参考电压、电源管理和时序要求等方面的问题，以充分发挥这些器件的优势。大家在使用过程中遇到过哪些问题呢？欢迎在评论区分享交流。
