RF54L15 特定 GPIO 引脚配置边沿检测（非电平检测）

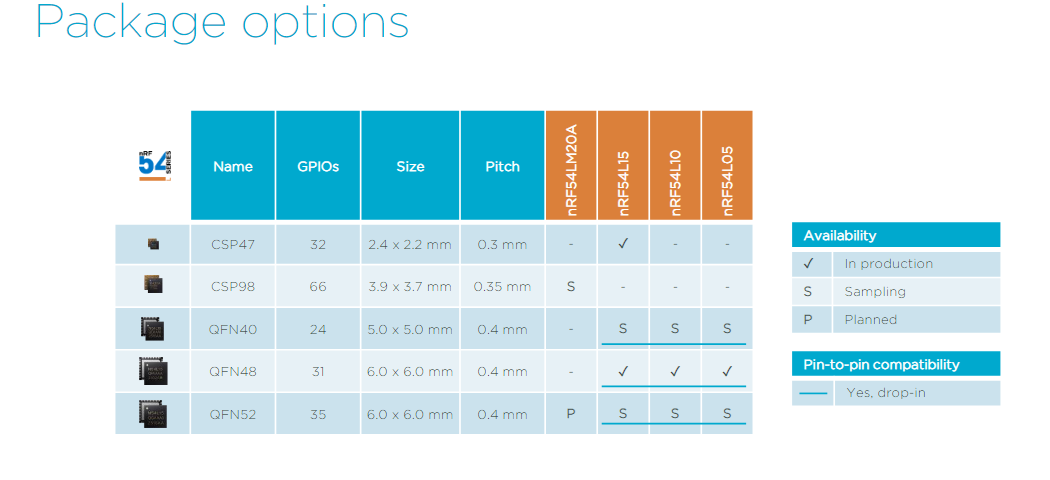

1：在 nRF54L15 上，只有端口 0 (P0) 和端口 1 (P1) 支持引脚检测/唤醒功能。端口 2 不支持这些功能。 引脚检测机制通过 PIN_CNF[n] 寄存器中的 SENSE 字段进行配置，该字段允许检测输入端的高电平或低电平。当检测到配置的电平时，DETECT 信号被置高，这可以触发 PORT 事件或将设备从睡眠状态唤醒。
在 Zephyr 和 Nordic SDK 中， 设备树中的 sense-edge-mask 属性用于告诉 GPIO 驱动程序对指定的引脚使用边沿触发检测（端口事件），这对于低功耗应用很重要，并且可以避免使用电平触发中断时可能发生的重复回调 ,将 P1.13 配置为使用边沿检测进行中断或唤醒。这是低功耗唤醒和避免重复中断的推荐方法，因为边沿检测只会在信号转换时触发，而不会在持续电平时触发
