01

项目规划：明确目标与场景定位

分布式光伏发电一体化建设的核心是“就地发电、就地消纳、余电上网”，需先明确建设目标（如降低用电成本、获取补贴收益、提升能源自给率）及应用场景，

常见场景包括：

工商业屋顶：利用企业厂房、仓库屋顶，适合大规模装机，优先满足自身生产用电；

“光伏+”组合：如光伏车棚（覆盖驾校、高速服务区车棚，兼顾充电与发电）、“光伏+充电桩”（为新能源汽车提供清洁电力 ）、渔光互补/农光互补（一地两用，提升土地利用率 ）；

公共建筑：如政府办公楼、医院、学校屋顶，结合储能系统实现应急供电。

规划要点：

遵循“因地制宜、清洁效率、分散布局、就近利用”原则，优先选择太阳能资源丰富（年日照时数≥1200小时）、屋顶载荷满足要求（≥200kg/㎡）、用电需求稳定的场景；

结合“双碳”目标，优先选择整县推进试点区域，可享受地方补贴。

02

系统设计：优化拓扑与功能整合

分布式光伏发电一体化系统的设计需兼顾发电效率、电网兼容性、储能协同

典型上网模式

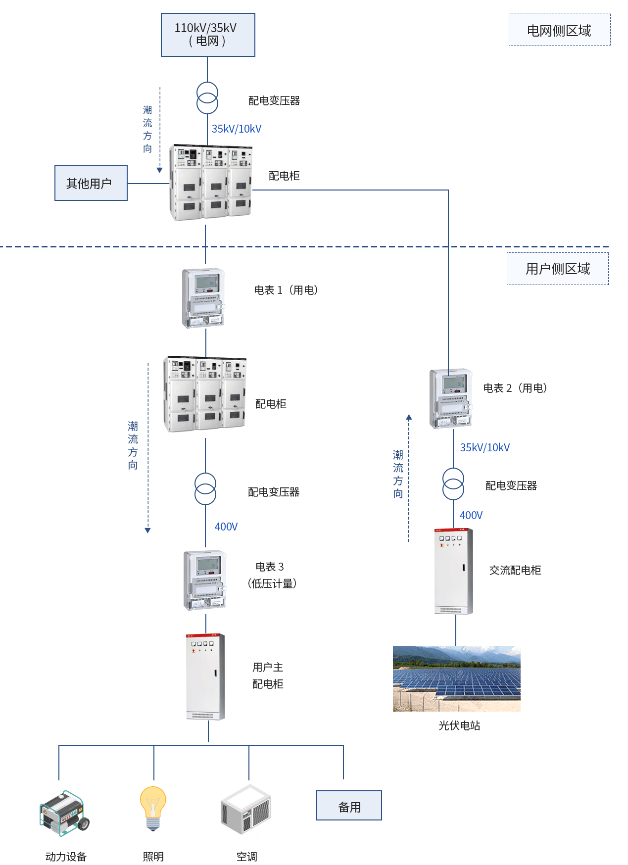

1.自发自用、余电上网模式

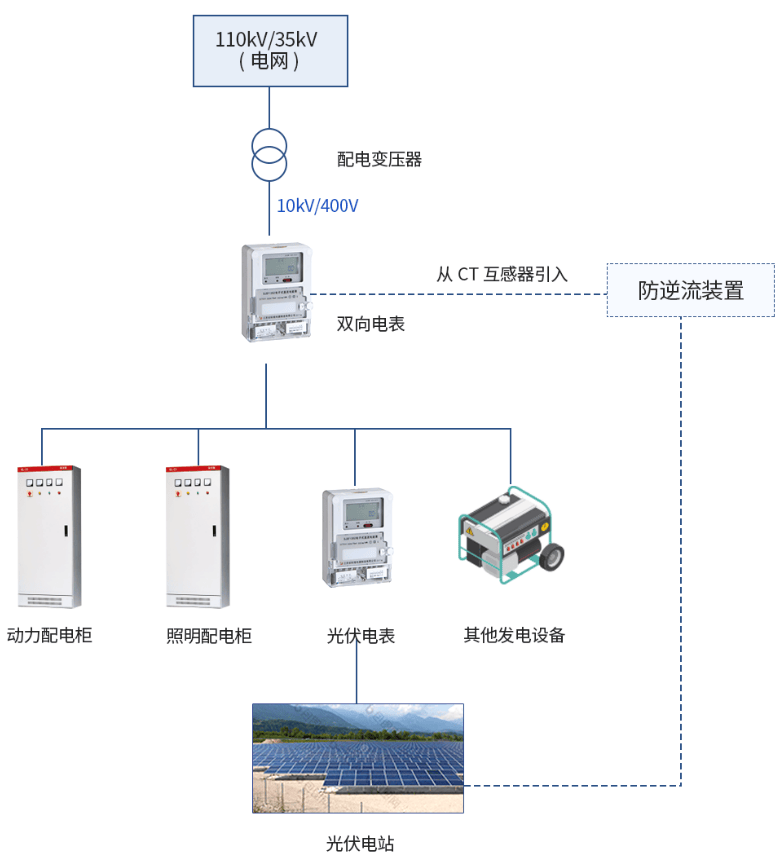

2.完全自发自用模式（防逆流）

3.全额上网模式

系统规模确定：根据屋顶面积、用电负荷、补贴政策计算装机容量，确定上网模式；

光伏组件选择：优先选择效率、可靠的组件，需满足《分布式光伏发电系统电气安全技术规范》：组件无外观缺陷、等电位连接连续、绝缘耐受电压符合要求；

逆变器选型：选择光伏专用逆变器，具备防孤岛保护、过流/过压保护、无功补偿功能，匹配组件功率；

储能系统整合：结合“光伏储能一体化”需求，选择锂电池储能系统，容量根据峰谷价差、用电负荷波动确定，实现“峰谷套利”（低谷充电、高峰放电，降低用电成本）；

电网连接设计：遵循“就近并网”原则，选择10kV或0.4kV并网电压等级，设计防逆流保护、谐波治理

03

设计标准

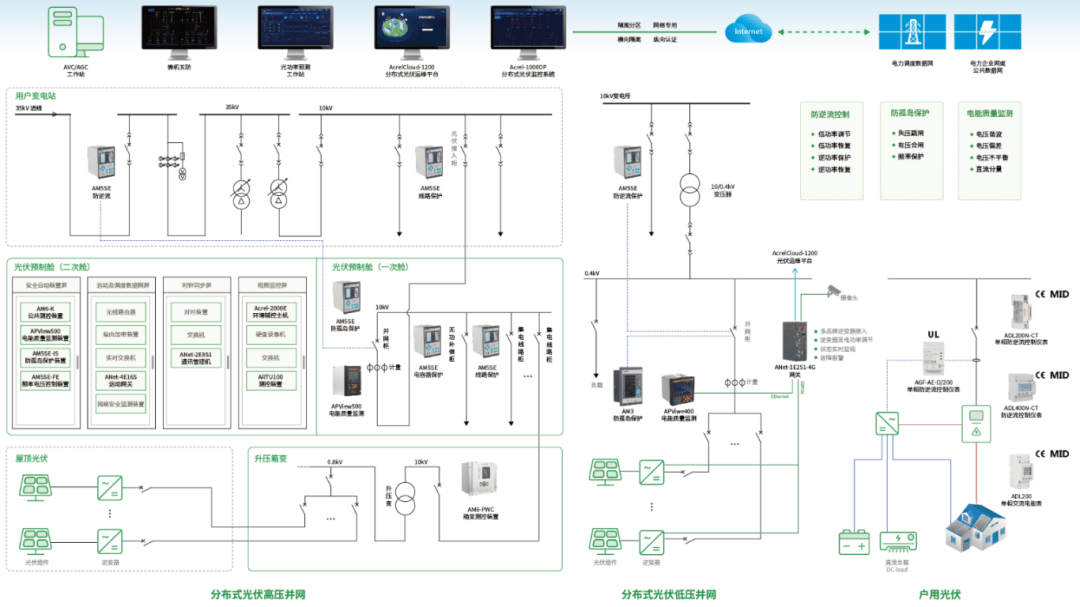

针对用户新能源接入后存在安全隐患、缺少有效监控、发电效率无法保证、收益计算困难、运行维护效率低等通点，提出的Acrel-1000DP分布式光伏监控系统平台，对整个用户电站整体监控，为用户实现降低能源使用成本、减轻变压器负载、余电上网，提高收益；节能减碳，符合国家政策。

全站安全稳定运行

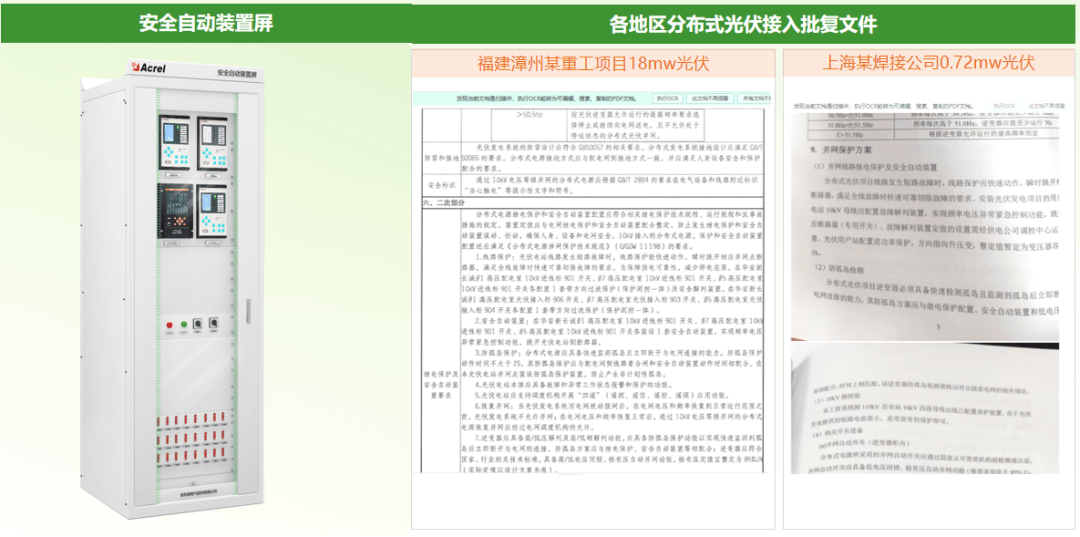

继电保护及安全自动装置

发电效益与收益

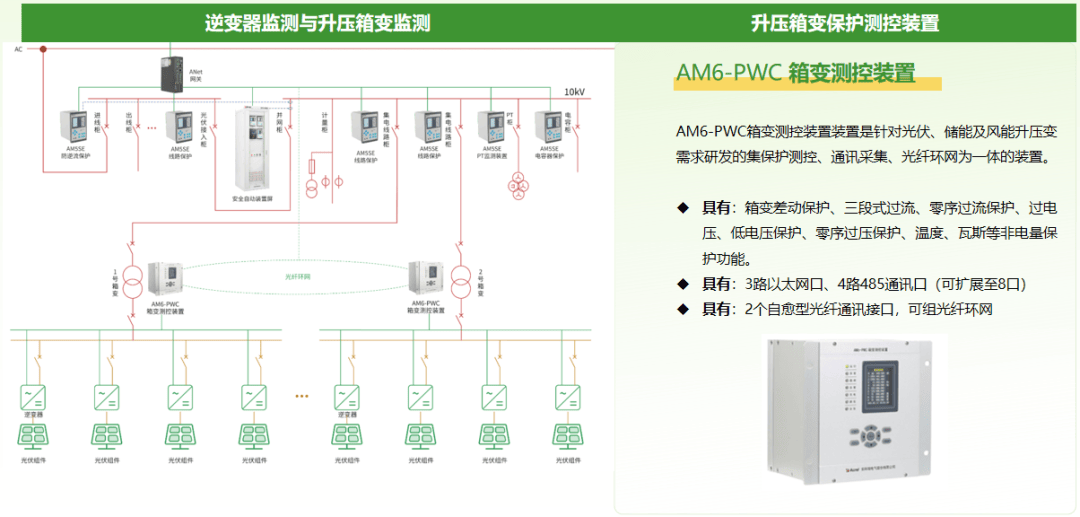

逆变器监测与箱变测控

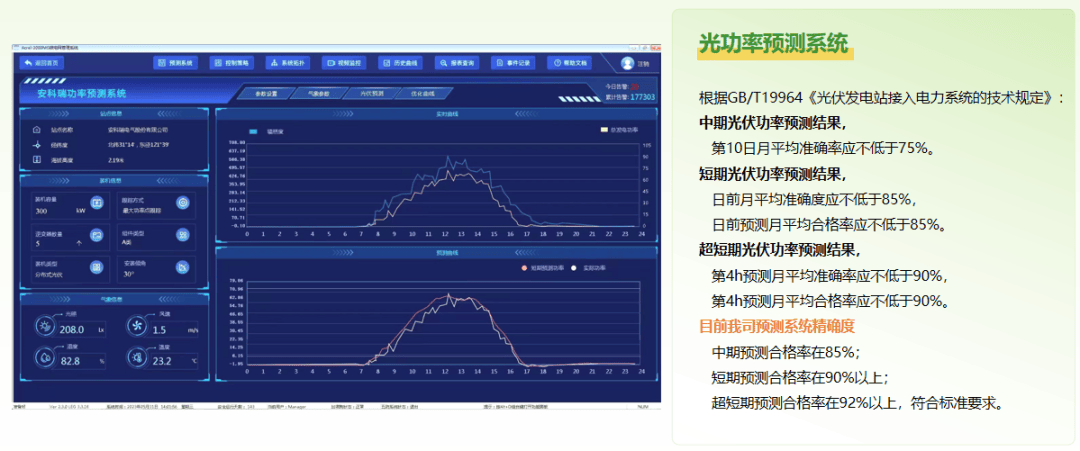

光功率预测

防逆流保护与控制策略

标准规范并网

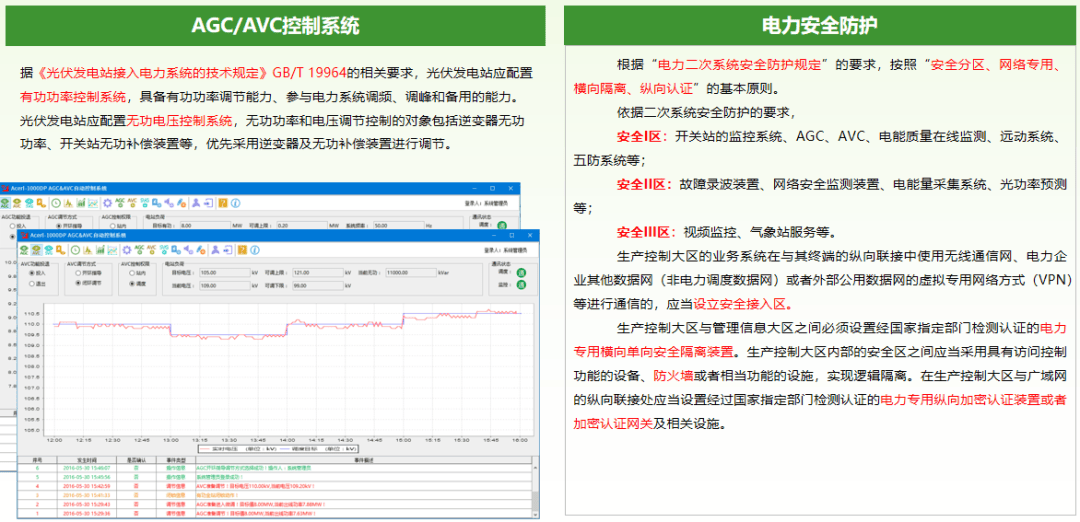

AGC/AVC控制系统 安全防护

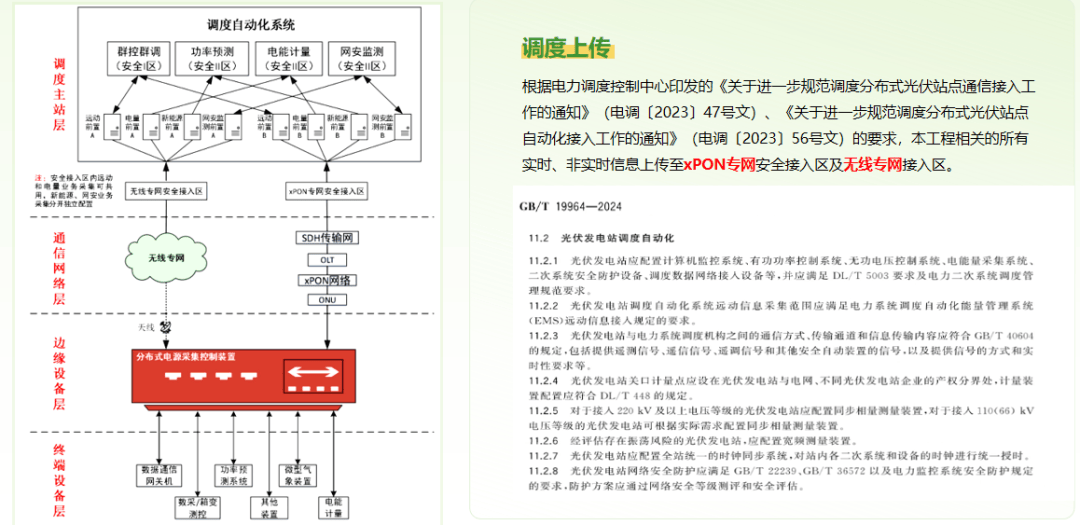

调度自动化

全站电力监控与运维

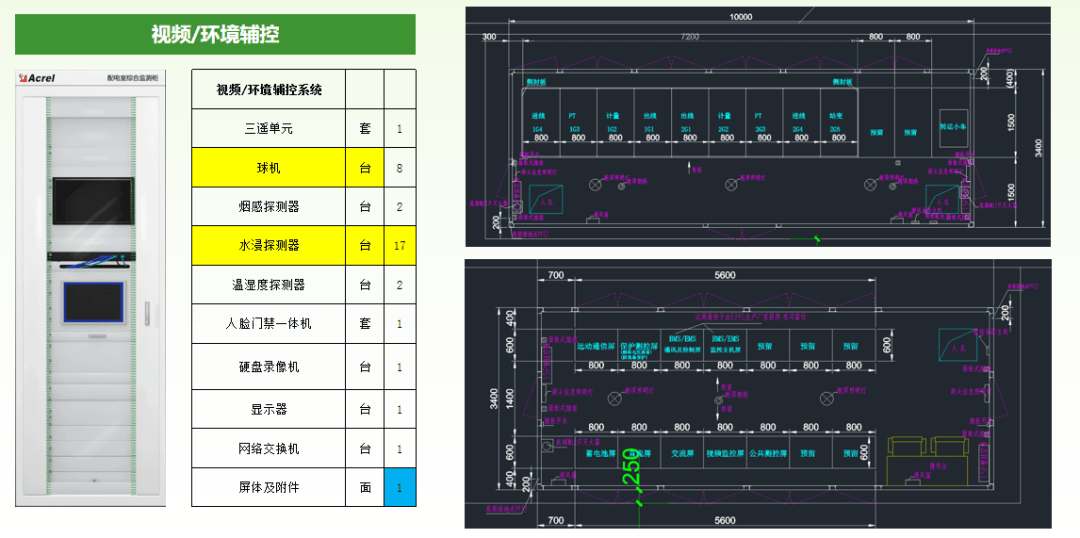

环境视频辅控系统

其他应用设备

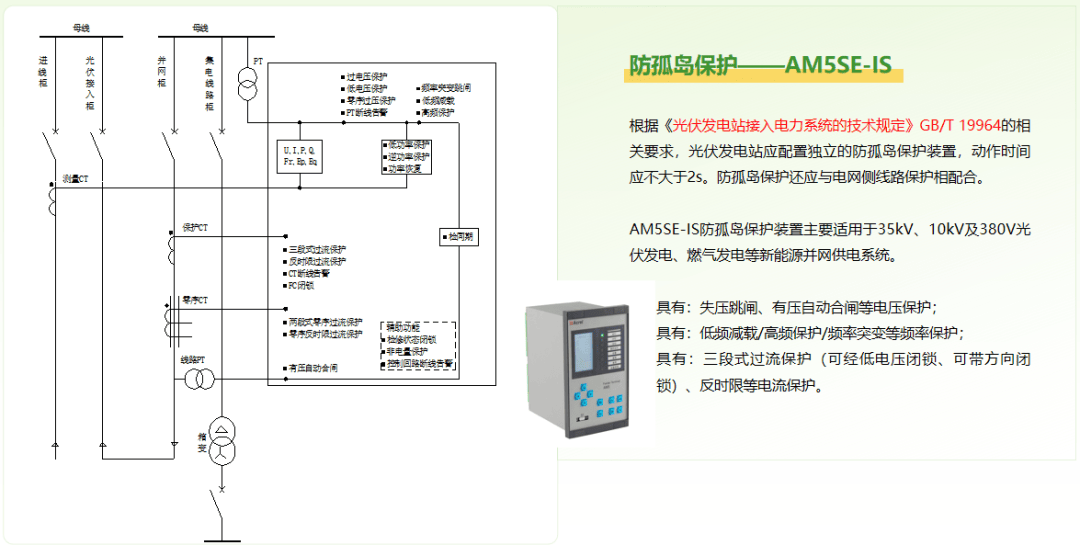

防孤岛保护

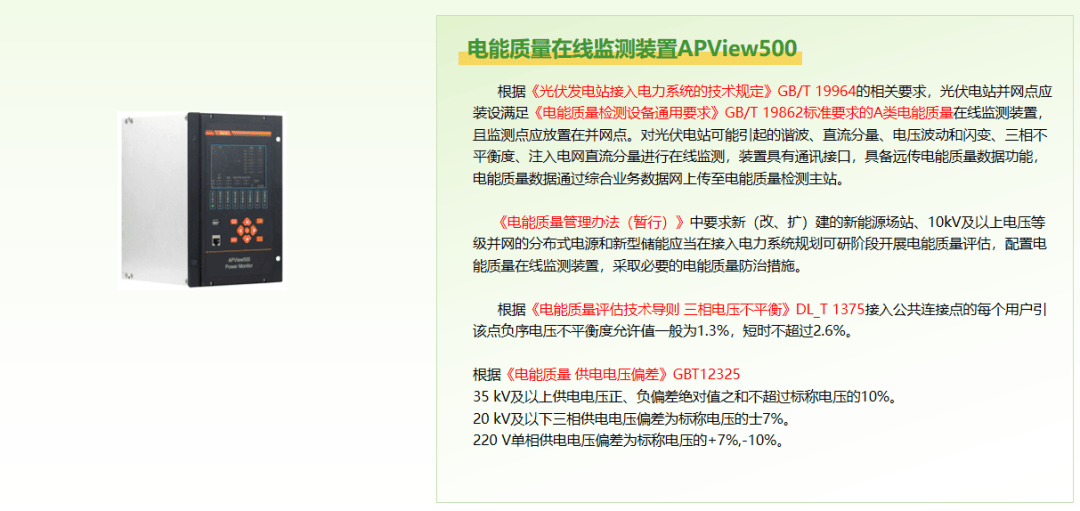

电能质量在线监测装置

频率电压紧急控制装置

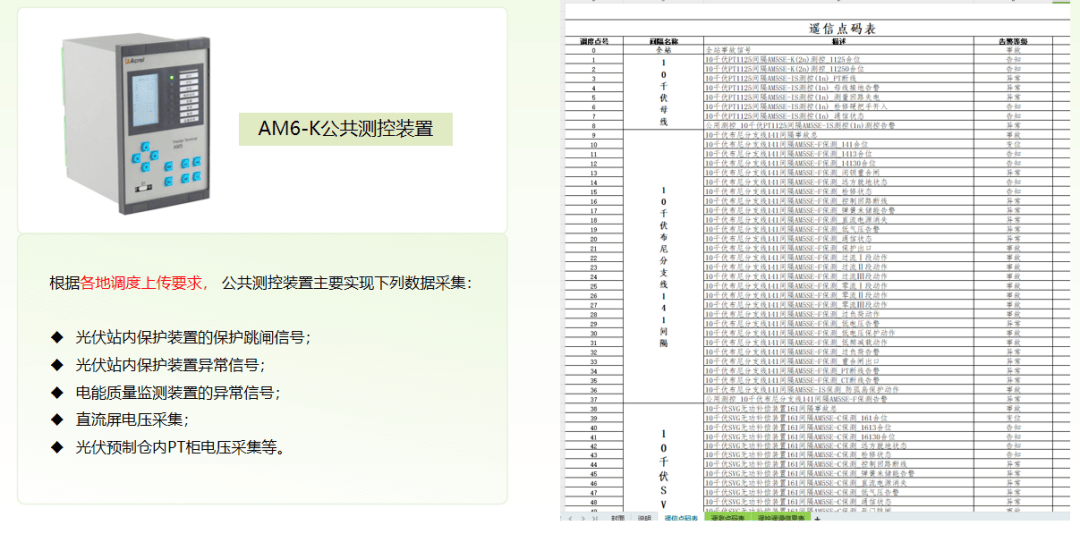

公共测控装置

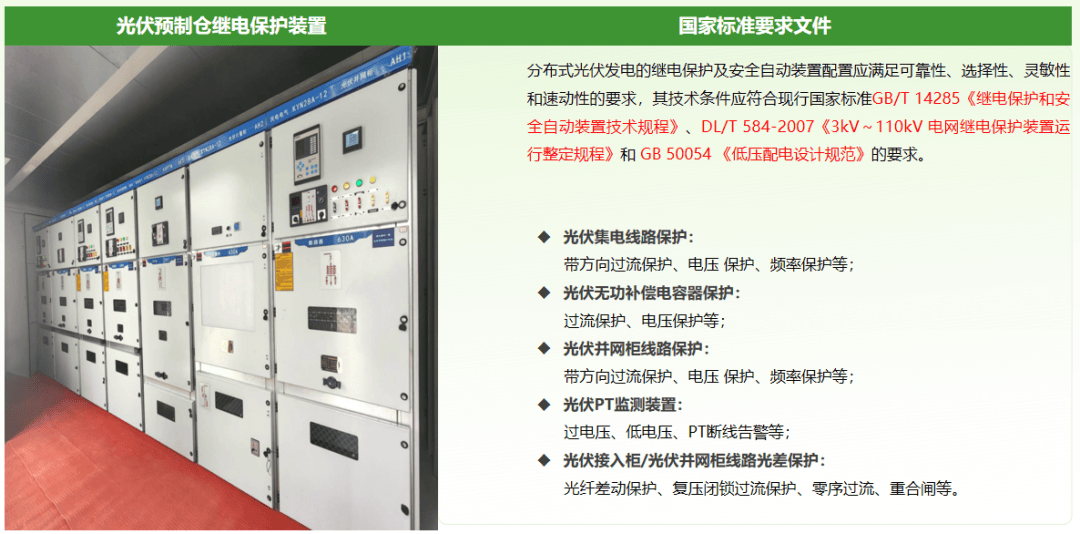

光伏预制仓继电保护装置

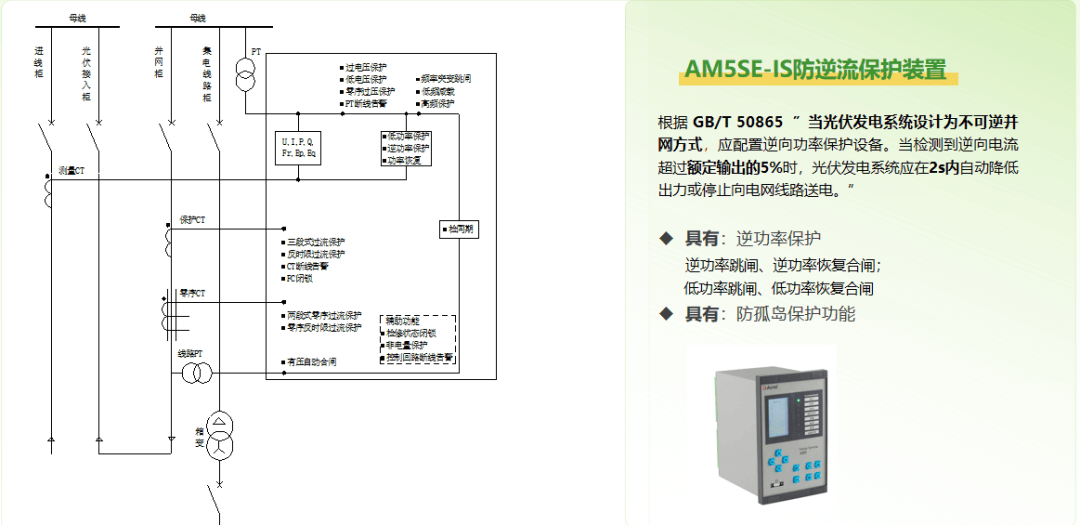

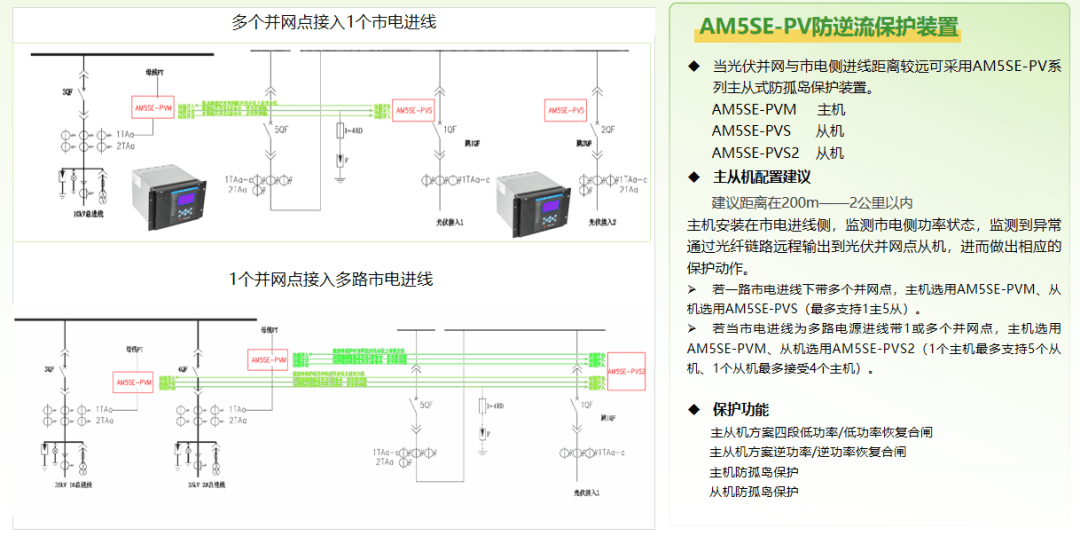

防逆流保护装置

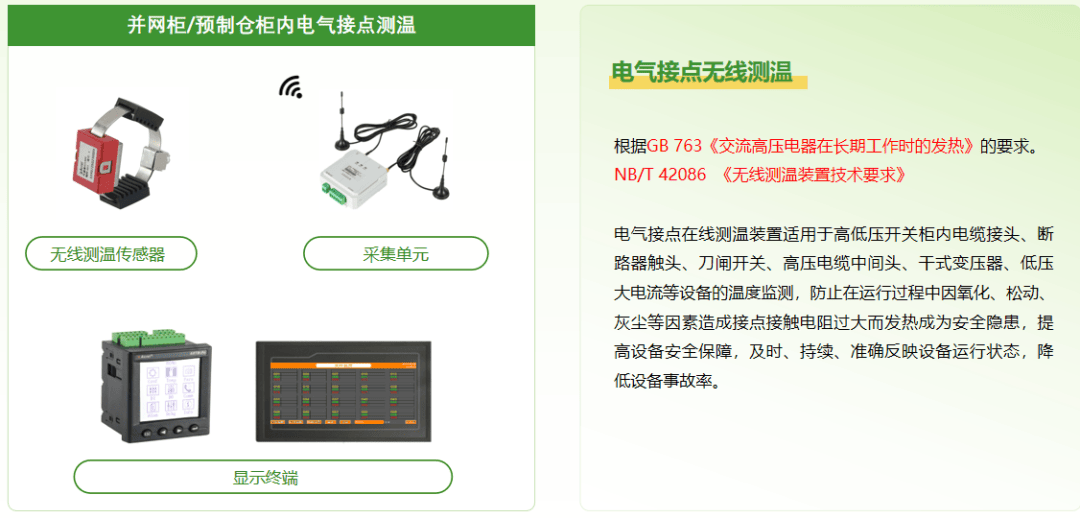

电气接点无线测温

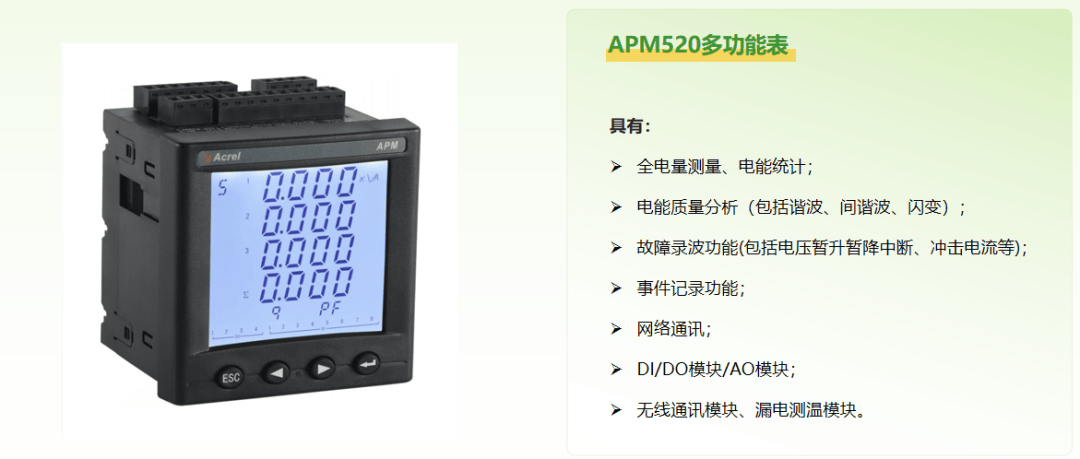

光伏并网点发电功率计量

04

应用案例-宿迁某分布式光伏

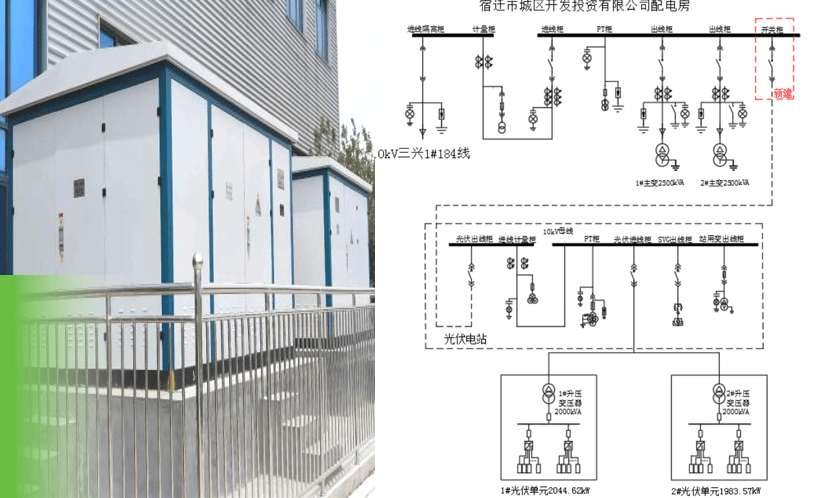

项目概况

本项目光伏电站经升压变就地升压为10kV，集中汇流至10kV光伏开关站，通过1回电缆线路接入宿迁市城区开发投资有限公司配电房10kV母线上的新建开关柜。

本项目分为2个发电子系统，每个子系统所发电经升压变就地升压为10kV，集中汇流至10kV升压站，再通过新建1回10kV线路接入宿迁市城区开发投资有限公司10kV母线。

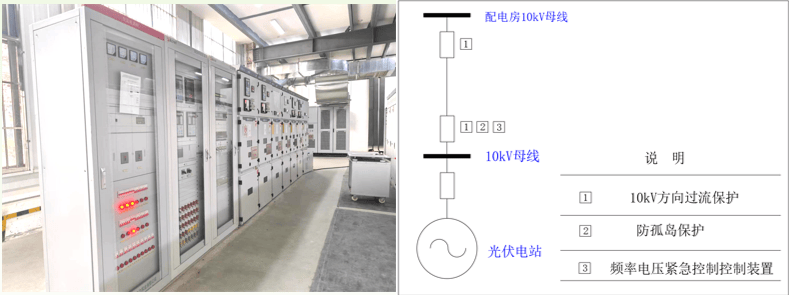

二次方案

光伏电站~宿迁市城区开发投资有限公司配电房10kV新增开关柜两侧各配置1套方向过流保护。

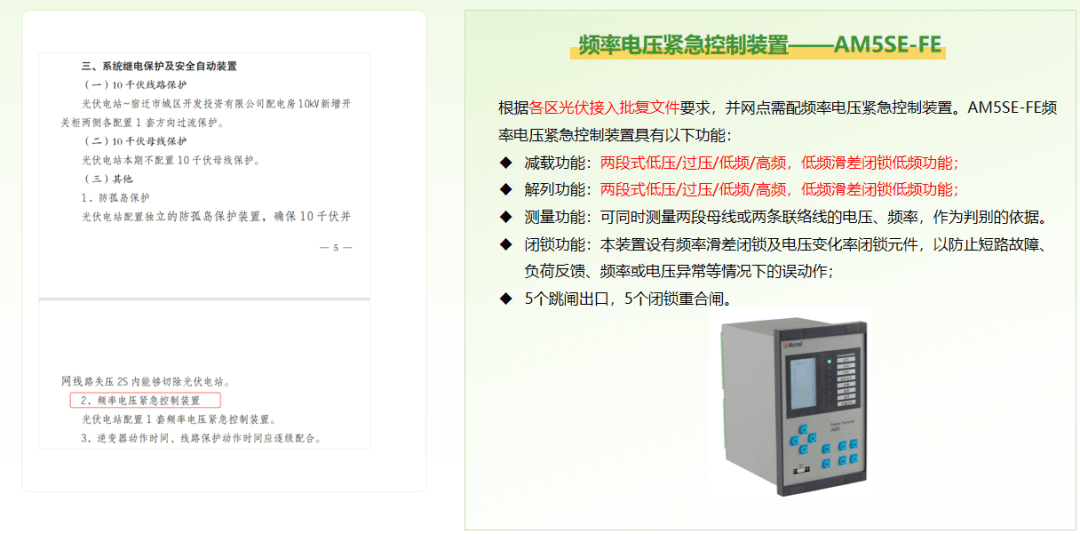

孤岛现象发生时频率、电压将发生突变，建议光伏电站侧配置1套频率电压紧急控制/解列装置。本期需在光伏电站10kV出线侧装设一套频率电压紧急控制装置，频率电压紧急控制装置应具备滑差闭锁功能投退以及判断短路功能。
