摘要：太阳能光伏作为可再生能源领域的重要支柱，正迎来快速发展。大量电力电子设备应用虽然推动了太阳能光伏领域的发展，但同时也带来了诸多电能质量问题，成为制约其健康发展的关键因素。其中，电压波动、谐波污染、频率偏差等问题尤为常见，这些问题不仅影响了设备的正常运行，还可能对生产效率和产品质量造成负面影响。电能质量监测装置作为先进的电力监测工具，能够实时、准确地监测电网中的电能质量指标，为企业提供可靠的数据支持，帮助企业及时发现并解决电能质量问题，保障生产线的稳定运行。此外，它还有助于提升生产效率、降低生产成本，并推动企业实现绿色生产。

关键词：新能源；电能质量；光伏；谐波；程瑜 187 0211 2087

1 项目概况

某光伏企业位于四川省宜宾市，是当地重要的光伏企业之一。该公司主要从事太阳能光伏电池的研发、生产和销售，是集“研、产、销”为一体的光伏科技企业。作为光伏产业链的重要一环，它致力于通过技术创新和产业升级，推动太阳能光伏电池的发展。此外，公司还参与分布式光伏电站的建设，利用厂房屋顶等空间进行光伏发电，为绿色能源的发展做出贡献。

本项目是单晶硅棒光伏产业基地年产20GW单晶硅棒项目。该项目在宜宾高新区投建，总投资约45亿元，占地面积广，将形成年产20GW单晶硅棒的生产能力。项目的实施将进一步扩大该企业的产能优势，提升该企业的品牌竞争影响力，同时也将为宜宾市的光伏产业发展注入新的活力。预计项目满产后将实现年产值显著增长，并带来大量的税收，为当地经济社会发展作出重要贡献。此外，该项目还将推动宜宾市光伏产业链的完善，加快构建光伏产业生态圈，提升宜宾在全球光伏产业中的地位和影响力。同时，项目的实施还将为当地创造大量的就业岗位，提高居民收入水平，推动地方经济社会的可持续发展。

2 项目需求

本次项目为该单晶硅棒光伏产业基地10/0.4KV用户变电站项目，该变电站总共有30路高压进线，在其中14路进线处安装电能质量监测装置实时监测各路进线的电能质量参数，监测生产过程中可能遭遇的电能质量问题并为电能质量问题治理提供依据。单晶硅棒是太阳能电池的重要原材料，在生产过程中可能遇到的电能质量问题主要包括以下几个方面：

（1）电压波动与闪变：

高功率设备及工艺过程导致电力负荷快速变化，进而冲击电网，引发电压波动。电力电子设备如中频炉和直流炉产生的电流谐波干扰电网正常运行，加剧电压波动和闪变。电网容量、阻抗分布及无功补偿等自身特性同时也会影响电压稳定性。除此之外外部因素如天气、其他设备运行状况和电网负载变化也会对电压稳定性产生影响。

（2）谐波污染：

单晶硅棒的生产过程中，涉及到了多个阶段，如加料、熔化、缩颈生长、放肩生长、等径生长和尾部生长等，这些阶段通常需要使用各种电力电子设备，如中频炉、直流炉、大功率开关电源等。这些电力电子设备在工作过程中，普遍采用半导体可控整流方式，这种方式会产生大量的电流谐波。这些谐波不仅会对电网造成污染，降低电能质量，还可能对生产设备造成干扰，甚至损坏设备。

（3）频率偏差：

电力系统的频率偏差会对单晶硅棒的生产过程产生影响。例如，电动机的转速会随频率变化而变化，这可能影响到设备的正常运行和产品质量的稳定性。

电能质量监测装置能够实时监测电力系统的运行状态，确保电网的稳定性和可靠性，从而避免生产过程中的电压波动和闪变问题。同时，该装置还能有效监测并分析电流谐波，帮助生产厂家迅速解决谐波干扰，防止设备损坏和生产中断。此外，通过监测功率因数、电能损耗等指标，电能质量监测装置能够提升电力系统的效率，减少能源浪费，实现更经济的生产。更重要的是，该装置还能提高用电安全，及时发现电压失调、电压暂降等电能质量问题，并采取相应措施，防止设备故障和安全事故的发生。因此，为了监测这些电能质量问题，选择在高压重要进线处安装电能质量监测装置APView500。

该设备主要实现的功能如下：

3 产品方案

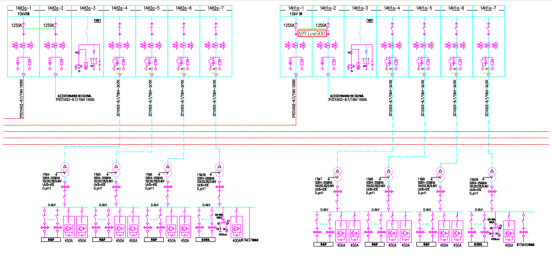

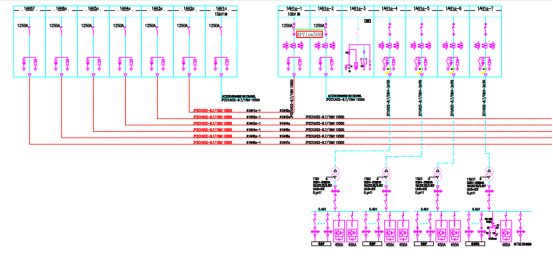

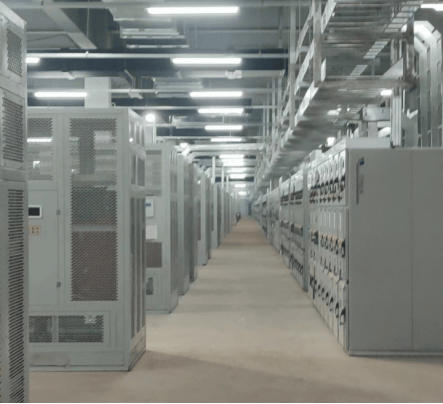

下图是该光伏产业基地部分配电系统图，该系统由220kV/110kV变电站引入30路10kV电源，其中包含14路主用进线，14路备用进线，2路环网柜进线。本次在每个配电室的主进线柜就地安装1台电能质量监测装置APView500，共计安装14台APView500。每台装置接入主用进线和备用进线的电压电流，对两路进线的电能质量进行实时监测。

图1 光伏产业基地部分配电系统图

装置主要监测功能：

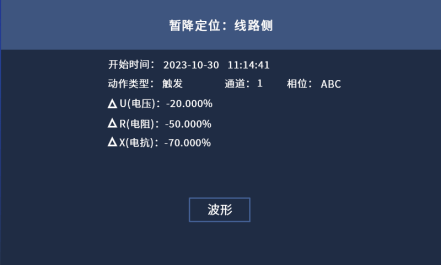

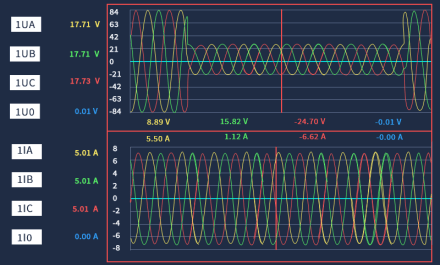

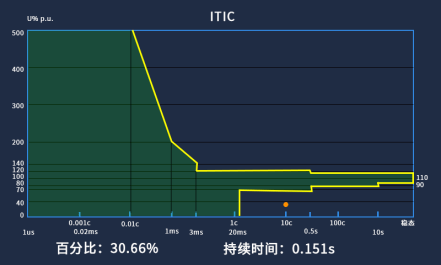

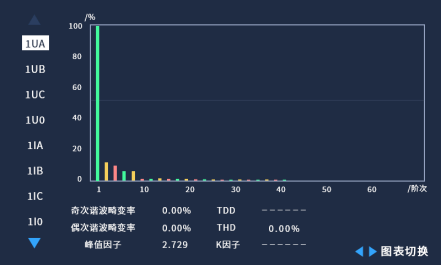

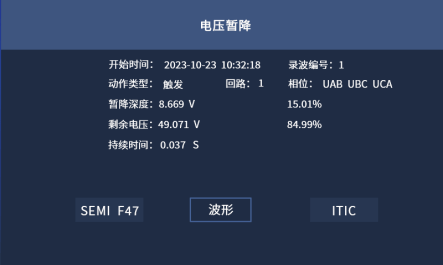

谐波监测与暂态事件监测是电能质量在线监测装置的两个重要监测功能。谐波监测支持直观的柱状图和详尽的表格两种展示方式，图1即为其柱状图示例。当电网成发生暂升、暂降、短时中断等暂态事故时，装置会触发告警及事件记录，图2是电压暂降的一条事件记录，里面详细记录暂降发生的时间、持续时间、暂降深度及剩余电压等关键信息。此外，装置还具备暂降源定位功能，利用等效阻抗算法，能够准确判断暂降源是来自母线侧还是线路侧，如图4展示。在暂态事件发生时，装置还会记录相应的波形，图5是一条电压暂降的波形，这些波形对于判断故障类型及原因至关重要。图6和图7呈现的容忍度曲线，是装置根据暂降事故生成的ITIC和SEMI F47曲线，它们直观地反映了事故对设备的影响程度，为故障分析提供了有力依据。通过这些功能，电能质量在线监测装置实现了对电力系统的监测和故障分析。
