全固态电池的破局关键：一体式正极设计

全固态电池因其高安全性和能量密度被视为下一代储能技术的方向。然而，其发展正面临一个关键瓶颈：传统复合正极的固有缺陷。近期《自然综述：材料》提出的"一体式正极"概念，为解决这一难题提供了全新思路。

传统复合正极的困境

Millennial Lithium

目前的全固态电池正极通常采用多相复合结构，包含活性材料、固态电解质和导电剂三大组分。这种"拼积木"式的设计虽然直观，却带来了三个致命缺陷：

首先是能量密度损失。为了确保离子和电子的有效传输，正极中需要添加大量（通常超过30%体积）的固态电解质和3-5%的导电剂，这些材料本身不储存能量，却严重挤占了活性物质的空间。

其次是传输效率低下。不同材料的颗粒随机堆叠，形成了复杂蜿蜒的微观结构，离子和电子需要在不同颗粒间"跳转"，增加了传输阻力，限制了电池的快充性能。

最棘手的是界面问题。在反复充放电过程中，各组分材料由于体积变化不协调会产生机械应力，导致活性物质颗粒破裂、与周围基质脱离接触，同时引发有害的界面副反应。

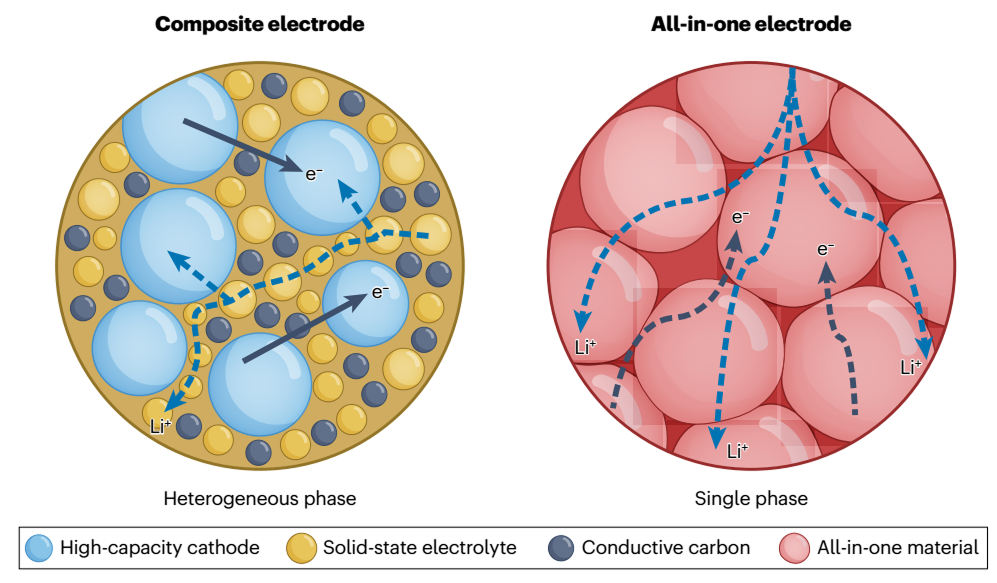

复合电极与一体式电极对比示意图

一体式正极的创新突破

Millennial Lithium

一体式正极的核心思想是"化繁为简"——将离子传导、电子传导和电化学活性三大功能集成于单一材料中。这种设计不是简单的材料替换，而是对整个正极架构的重新定义。

理想的一体式正极材料需要满足几个关键要求：它必须在本征上同时具备良好的离子和电子导电性，确保电荷的高效传输；其晶格结构在锂离子嵌入脱出过程中应保持稳定，体积变化尽可能小；材料本身要具备良好的机械适应性，能够抵抗循环过程中的应力破坏。

典型案例分析

Millennial Lithium

目前已有两个突破性案例展示了这一理念的可行性。

Li₁.₅Fe₁.₅Cl₄是一款铁基卤化物正极，它同时实现了离子传导、电子传导和电化学活性。最令人惊叹的是其自修复能力：在脱锂状态下，材料的杨氏模量从5.69 GPa急剧下降至0.25 GPa，这种"由硬变软"的特性使得材料能够流入微裂纹中，实现自我修复。这项特性使其在5C高倍率下循环3000次后，仍能保持90%的容量。

另一个典型案例是硫族化合物LTG₀.₂₃PSSe₀.₂₂。通过硒元素替代实现能带调控，该材料获得了极高的本征电子电导率（412 mS/cm），同时保持优异的离子电导率。其"零应变"特性（循环中体积变化仅1.2%）确保了超长的循环寿命——在室温下经历20000次循环后，容量保持率仍达70%。

从实验室到产业化

Millennial Lithium

尽管实验室成果令人振奋，一体式正极走向产业化仍面临诸多挑战。首当其冲的是性能平衡问题——如何在保持高导电性的同时，确保材料具有足够的工作电压和比容量。目前大多数候选材料的电压平台和容量仍有提升空间。

制备工艺是另一个关键难点。虽然一体式正极避免了复杂的多相混合过程，但其本身的合成往往涉及精确的元素配比和特定的热处理条件，如何将这些实验室工艺转化为大规模、低成本的制造流程需要深入探索。

此外，与锂金属负极的兼容性也需要重点关注。在追求高能量密度的全固态电池体系中，一体式正极需要与锂金属负极形成稳定的界面，这对材料的电化学窗口和界面稳定性提出了更高要求。

未来展望

Millennial Lithium

一体式正极代表着电池设计理念的根本变革。它不再是将不同功能的材料机械地组合在一起，而是在分子层面进行精心设计，让单一材料具备多重功能。这种设计思路的转变，可能引领下一代储能技术的发展方向。

随着材料计算科学和合成技术的进步，预计会有更多具有优异综合性能的一体式正极材料被发现。从元素选择到结构设计，从合成方法到界面调控，这一领域仍有巨大的创新空间。

如果这些挑战能够得到有效解决，一体式正极有望为全固态电池的商业化铺平道路，最终为电动汽车、规模储能等领域带来真正安全、高效、长寿命的储能解决方案。

原文参考：All-in-one cathode design for all-solid-state batteries
