PC系列连接器的结构特点与安装方式详解

作为工业连接系统的关键组件，PC系列小型圆形电连接器的结构设计直接决定其安装适配性与运行可靠性。从工程师视角来看，深入理解其结构特点与安装规范，是确保连接系统稳定运行的前提。电蜂优选基于大量现场应用数据，对该系列的结构特性及安装要点进行系统化梳理，为实际工程应用提供参考。

一、核心结构特点解析

PC系列采用铝合金壳体设计，兼具轻量化与机械强度优势，螺纹连接方式确保振动环境下的连接稳定性。其结构核心包含三大组件：

接触件系统：插针直径统一为1mm，采用银或金镀层，既保证≤8mΩ的低接触电阻，又提升抗腐蚀能力。4至50芯的多规格布局，可通过电蜂优选的接触件排列数据查询具体引脚分布，避免接线错误。

绝缘体系：采用电木或PEI材质绝缘体，在-40℃~+200℃温度范围内保持稳定绝缘性能，适配高温工业环境。

连接机构：螺纹规格随芯数递增（M10至M27），如PC-4为M10×0.75，PC-50为M27×1，通过精准螺纹配合实现防水防尘基础防护。

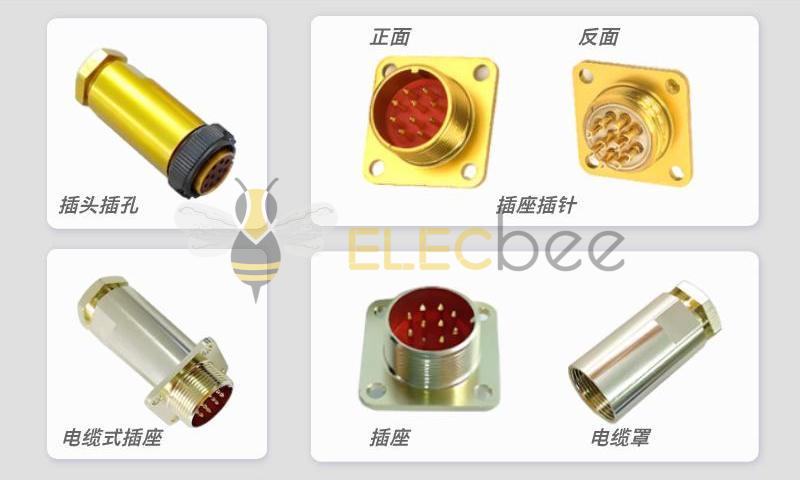

二、安装方式的场景适配

该系列提供两种安装方式，需结合设备结构特性选择：

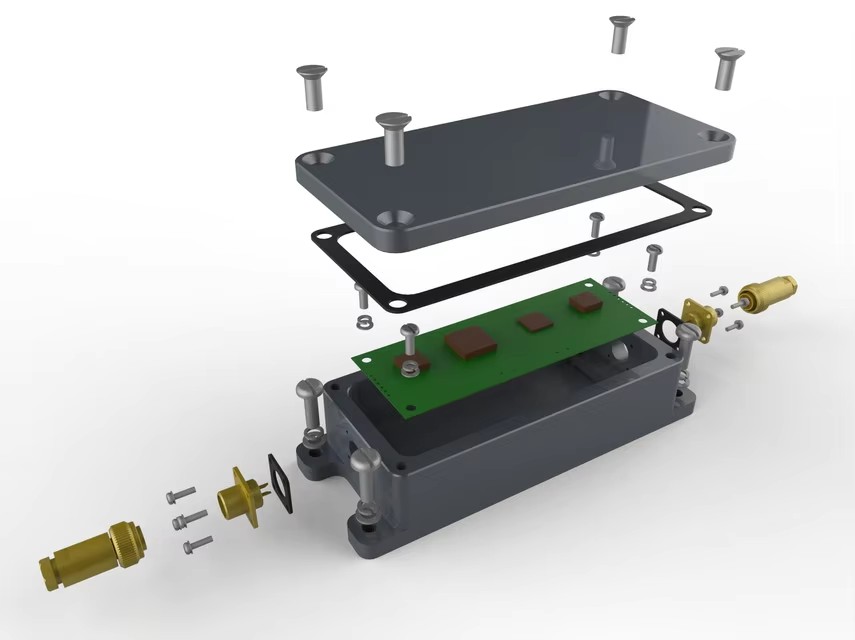

法兰式安装（Z 型）：适用于设备面板固定场景，通过法兰面与设备壳体刚性连接，减少线缆拉扯对接触件的应力影响。电蜂优选的三维模型库显示，PC-10法兰式插座的安装孔距为15±0.1mm，需与设备面板预留孔位精准匹配，建议安装时使用扭矩扳手控制预紧力，避免壳体变形。

电缆式安装（T 型）：针对移动设备间连接需求，插头尾部可适配线缆固定结构。以PC-19电缆式插头为例，其Lmax为43mm，布线时需预留至少50mm线缆余量，避免弯曲半径过小导致的接触不良。

三、安装工艺关键控制点

尺寸兼容性校验：不同芯数的安装尺寸差异显著，如PC-32的D1为M22×1，d1为2.7mm，需通过电蜂优选的尺寸比对工具，确认与设备壳体的空间兼容，尤其是带尾部附件的插座，需预留足够安装深度。

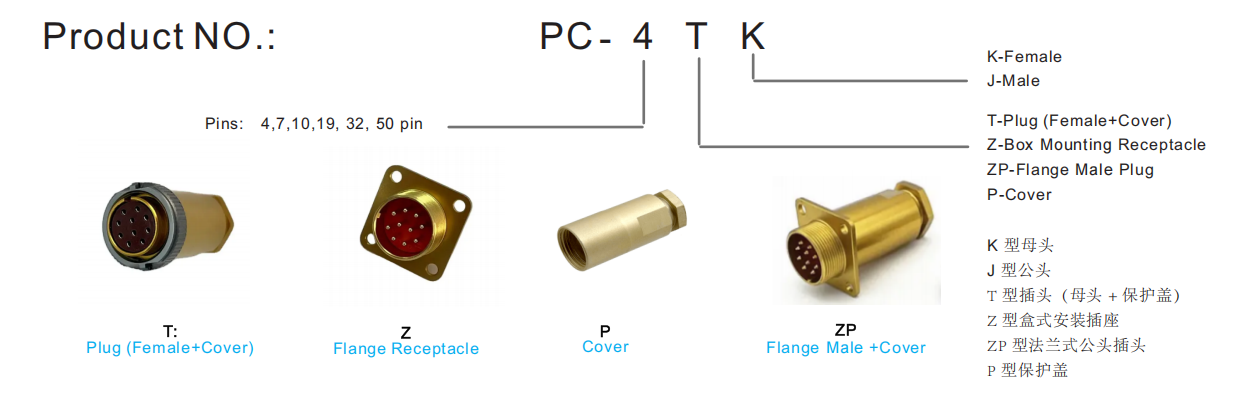

公母头匹配规则：J型为公头、K型为母头，需严格对应对接接口性别，电蜂优选的选型系统可自动校验公母头匹配性，避免强行对接造成的插针弯曲。

环境密封处理：在高湿度场景，建议在螺纹连接处添加密封胶圈，配合电蜂优选推荐的防腐蚀涂层，提升长期运行可靠性。

掌握PC系列的结构特性与安装规范，需结合理论参数与实践经验。通过电蜂优选的技术文档库与案例库，工程师可快速获取同类型设备的安装方案参考，从结构设计阶段就规避尺寸冲突、接触不良等隐患，确保连接器在工业环境中稳定发挥性能。如需PC连接器可随时在线咨询和拨打热线400-6263-698进行联系，将有专业工程师与你对接解答疑问。
