储能站数字孪生运维管理一体化平台

全球能源转型中，风电、光伏等可再生能源因间歇性给电网带来挑战，储能系统成为关键支撑且需规模化应用。但传统储能运维模式效率低、响应慢、成本高，难以满足需求，因此构建集实时监控、智能预警等功能于一体的储能运维管理平台，是实现储能精细化管理、提升效益、保障能源系统稳定的核心举措。

基于图扑软件自主研发的 HT for Web 产品搭建智慧储能站运维管理平台，利用其强大的数据可视化和实时监控能力，实现对储能系统设备状态、运行数据、运维流程及资源调度的全面整合与优化。

平台旨在提高储能设备运维效率与故障响应速度，优化储能资产全生命周期管理流程，支持多场景下的远程运维与智能决策，促进储能系统安全稳定运行与经济效益提升，通过数字化、智能化手段，推动储能产业向精细化、高效化运营模式转型。

场景总览

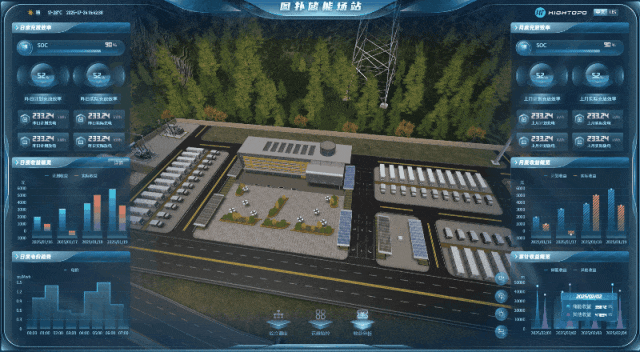

案例首页展示了图扑储能场站的各类关键信息。包括储能项目统计，如项目数量、总装机功率等；储能类型分析，含发电侧等项目占比；充放电量统计及区域装机统计等。同时展示了储能收益相关情况，整体通过数据和图表直观呈现储能系统运营状况。

项目分布

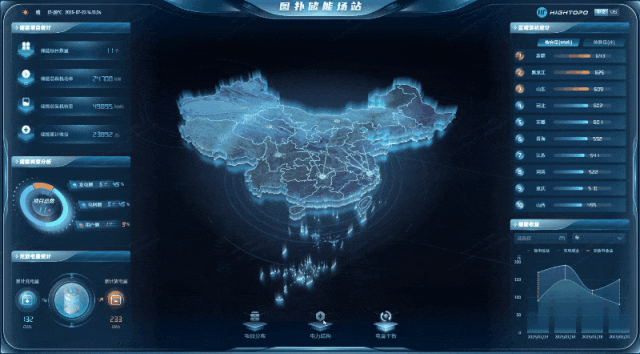

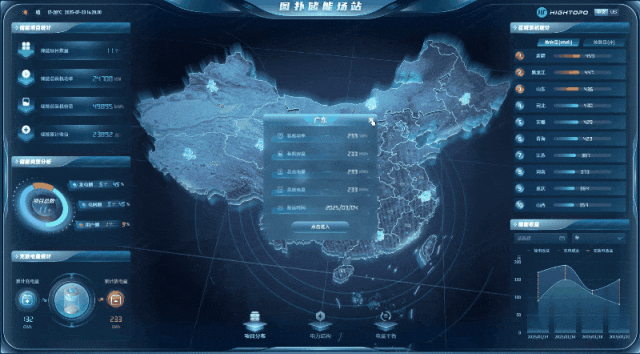

页面中间以三维地图直观展示各储能项目分布，用户可清晰查看不同区域项目的具体地理位置，仿佛整个项目网络平铺眼前。

当用户对某一储能项目感兴趣时，只需点击其在地图上的对应位置，就能快速查看该项目的装机功率、容量、总充放电量、投运时间等详细信息，还可通过界面按钮进入储能场站数字孪生界面，深入了解场站内部情况，方便监控、运维等操作。

电力结构

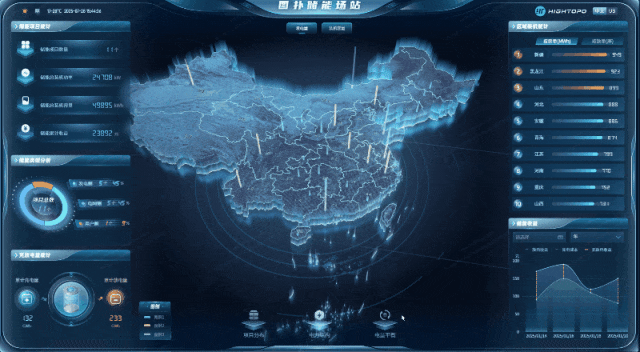

切换至电力结构视图后，各省地图以三维柱状图呈现累计发电量与装机容量，数据越高则柱状图越高、颜色越深。鼠标悬浮目标省份时，区域板块突出显示，弹窗展示火电、风电等分项及总和数据。

电量平衡

切换至电量平衡视图，华北、东北、华中、华东、西北、西南、南网这七大电网区域以不同色块标注区分。动态飞线展示跨区及省间交易流向，飞线的粗细或颜色变化体现电量规模差异，直观呈现出电力流动与平衡状况。

图扑软件自研的 HT for Web 产品包含 2D 编辑器与 UI 库，拥有丰富的图表、图形以及设计元素，能够将储能电站系统的各项管理数据，从相对复杂、抽象的状态转化为可视化形式，以更直观、更易于理解的方式呈现出来。

储能场站总览

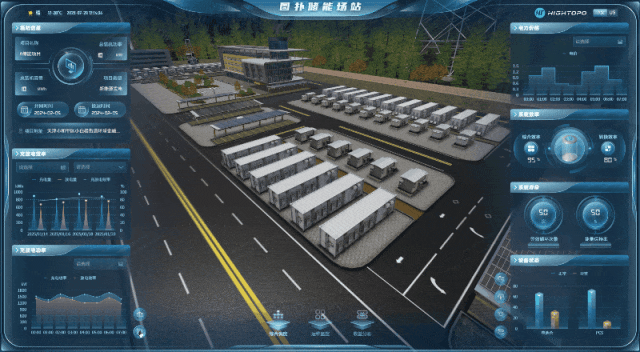

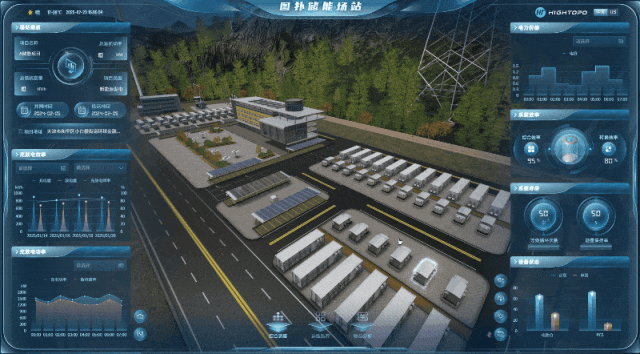

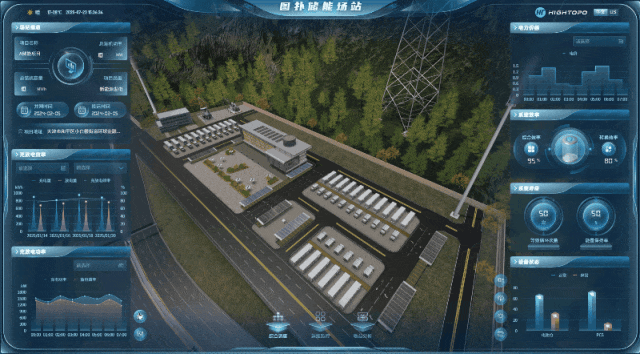

通过首页下钻来到储能场站页面，在该页面展示场站相关详细信息，按不同业务侧重点分为综合调度、运维监控、收益分析三个页面。

同时可结合 HT 三维场景，实现电池余量热力图、无人机巡检、天气模拟、充放电线路等动态效果。

综合调度

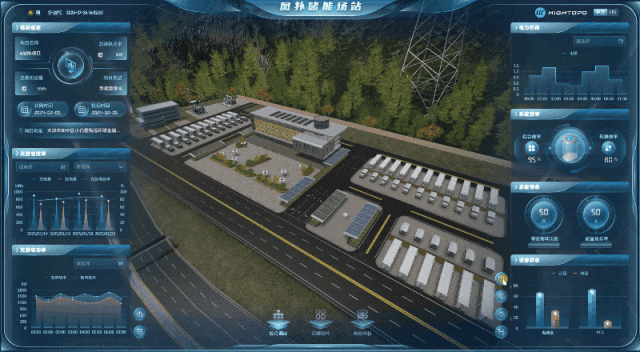

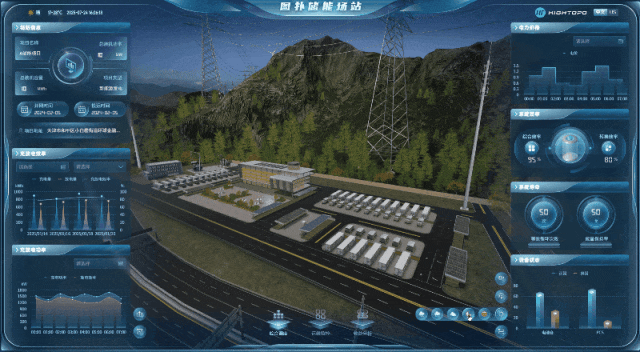

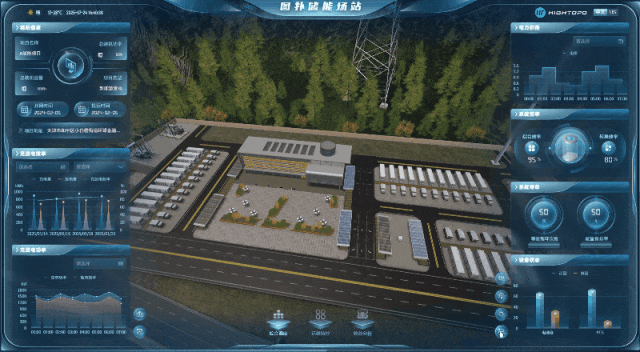

综合调度页面利用图扑 HT 丰富的图表组件来展示，页面中间呈现场站 3D 模型，左侧以图表形式展示场站基本信息、充放电效率及功率数据，右侧则呈现项目信息、电力价格、系统效率等参数。

峰平谷图表

峰平谷系统图表展示一年 12 个月每天 24 小时的峰平谷系数，以此区分不同时段电力负荷特性：峰时系数高（需求高）、平时系数适中（需求中等）、谷时系数低（需求低）。其作用包括合理调度电力、制定分时电价等，对电力系统经济运行和资源配置至关重要。

充放负荷图

充放负荷图展示一天的充电功率、放电功率、用户负荷功率及 SOC 的变化，可用于运行优化、系统性能评估、经济效益分析和电网交互等多方面分析决策，为储能系统运行、维护、经济分析及电网交互提供重要依据。

运维监控

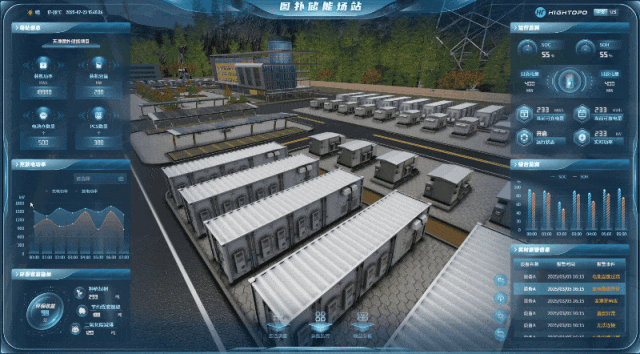

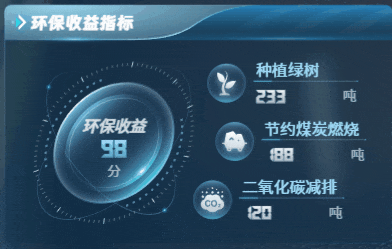

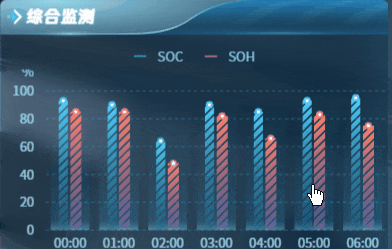

图扑 HT 储能场站运维监控页面主要展示运维监控方面内容，左侧显示场站基本信息、充放电功率、环保收益指标等，右侧展示了运行监测、综合监测、实时报警信息等内容。

这些数据和图表全面呈现了储能场站的运行状态和相关指标，便于运维人员监控和管理。

收益分析

图扑 HT 收益分析页面展示了多种收益相关的数据。左侧显示日度和月度的充放电效率、收益概况和电价趋势等信息，右侧展示了月度和累计的收益概况。这些数据通过图表和数值形式呈现，有助于了解储能场站的收益情况。

电池余量热力图

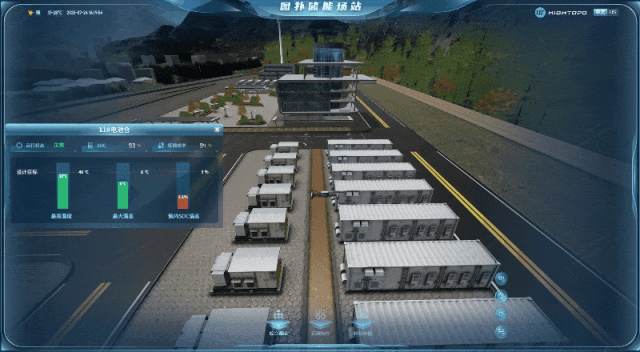

基于三维场站模型，HT 可视化系统可实时监测各储能电池舱剩余电量，并以三维热力图呈现分布情况。不同颜色深度对应不同电量水平，便于管理人员快速识别高、低余量电池舱位置，直观掌握整体电量状态，为调度、充电规划及维护提供依据，提升场站运营效率。

无人机巡检

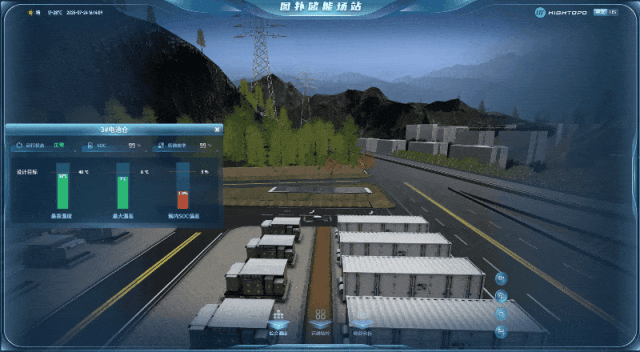

另外图扑 HT 储能场站搭建智能巡检系统，可精准实现无人机巡检。系统预设巡检路径后，无人机便按序对各电池舱全面检测。

巡检时，无人机通过搭载的高清摄像头、红外传感器等设备，实时采集传输电池舱运行状态信息，同步记录 SOC、转换效率、最高温度等关键数据。

该模式摆脱人工巡检的空间限制，结合三维模型与实时数据叠加，能让管理人员直观追踪巡检进度和指标变化，高效助力发现电池舱异常，保障储能系统稳定运行。

气象模拟

基于 HT 三维场站模型可实现气象模拟功能，能呈现雨、雪、阴天、白天、黑天等场景。模拟中，场站内光影与物体表面状态随气象动态变化，如雨天有雨滴，雪天有雪花飞舞。这不仅直观展示不同气象下场站状态，还能结合设备参数分析对场站运行的影响，为制定应对策略提供参考。

充放电线路

在三维场站中，通过动态管道连线展示储能电池舱的充放电线路和流向：

黄色管道表示放电，能看到能量往外输出的流动状态。

蓝色管道表示充电，能显示能量往里输入的情况。

这种方式便于管理人员快速看清各电池舱的充放电状态，方便监控和调度。

储能电池舱页面

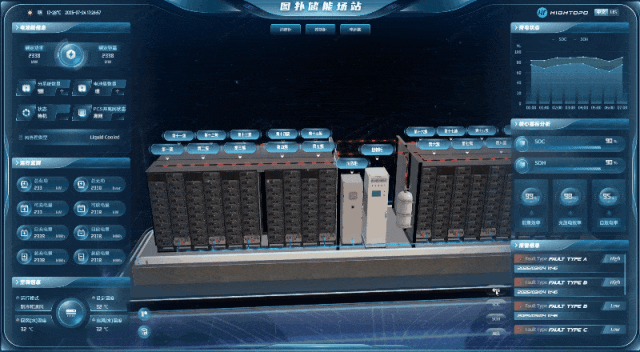

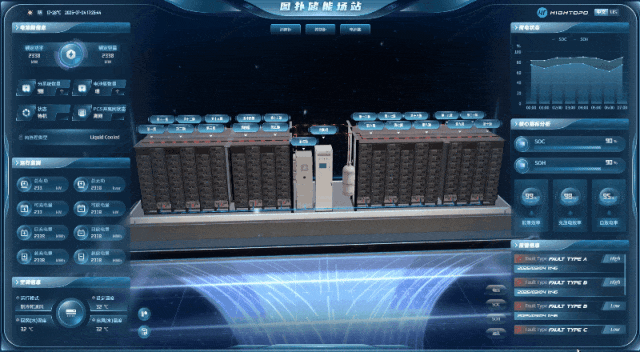

通过点击电池舱，可进一步下钻到储能电池舱页面，页面中间动态展示内部设备分布及电流流动效果。

左侧显示电池舱信息、运行监测、空调信息等，右侧展示了电池状态、核心指标分析、报警信息等内容。通过这些丰富的数据和专业的展示，运维人员能够全面、深入地了解储能电池舱的运行情况，从而进行有效的监控和管理。

设备显隐

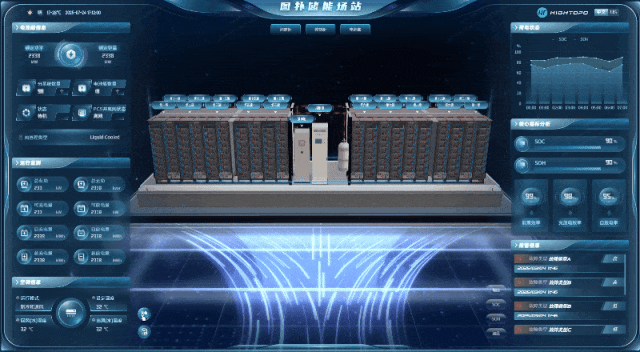

储能舱内部设备具备独立控制显隐功能。日常运维中，运维人员可按需显示特定设备及相关数据，避免无关信息干扰，快速精准获取所需数据，提高效率；系统故障时，能针对性显示可能出问题的设备，助力快速定位故障源，减少排查时间，保障稳定运行。

设备信息

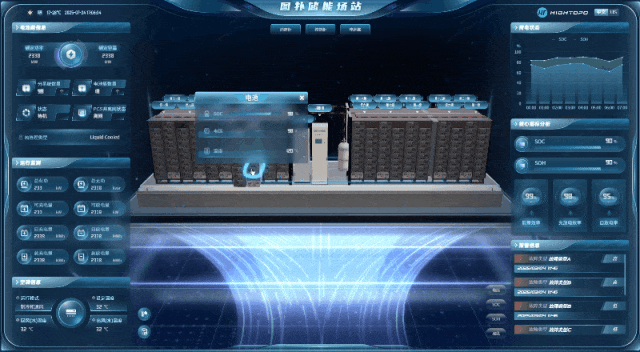

点击电池簇和单个电池 Pack，可调出对应数据面板。这些数据反映电池运行状态，便于运维人员发现异常、安排充放电，保障系统安全稳定运行。

多维数据概览

该功能可全面监测储能系统状态，主要从电压、SOC、SOH、温度四个关键维度观测，通过多维度监测能全面了解储能系统情况。

点击任意维度，各电池单元会直观展示该维度的实时监测值，便于运维人员快速准确掌握每个电池单元的运行状态，及时发现潜在问题，保障系统稳定高效运行。

温度热力图

在电池舱页面点击温度热力图按钮，系统会依据各电池单元实时温度数据，以热力图形式渲染呈现。不同颜色深度对应不同温度，便于管理人员直观掌握舱内各电池单元温度分布，快速识别异常区域，为及时采取降温或维护措施提供便利。

历史数据追溯

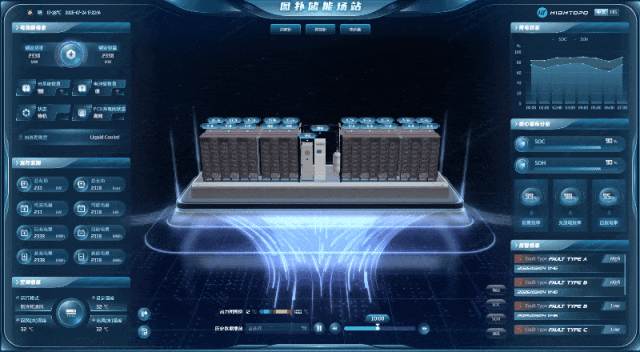

历史数据追溯功能便于了解电池簇过往温度状况，选定特定时间可查询并通过时间轴展示对应日期各时段温度变化，帮助管理人员直观追溯温度波动轨迹，为分析运行规律、复盘异常、评估性能衰减、优化充放电策略等提供数据依据，提升储能系统运维效率与安全性。

电池 Pack 页面

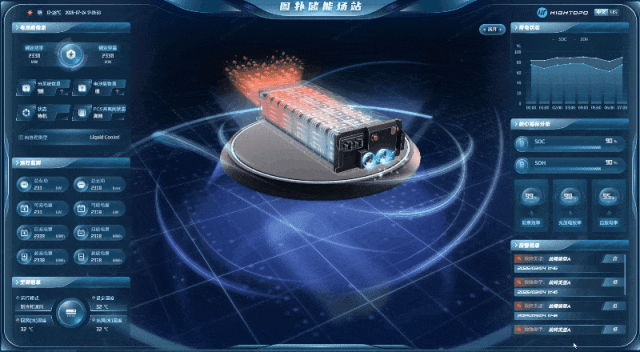

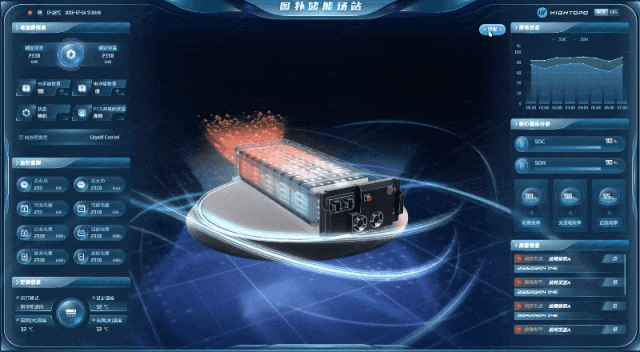

在电池舱的三维场景中，双击电池 Pack 可下钻到单设备场景。通过右上角的展开 / 收起按钮，能控制设备的拆解与复原，便于查看内部细节或回归整体形态。

同时，搭配气流流动动画效果，可形象展示散热气流的流动轨迹，助力运维人员更高效地感知和判断设备运行状态。

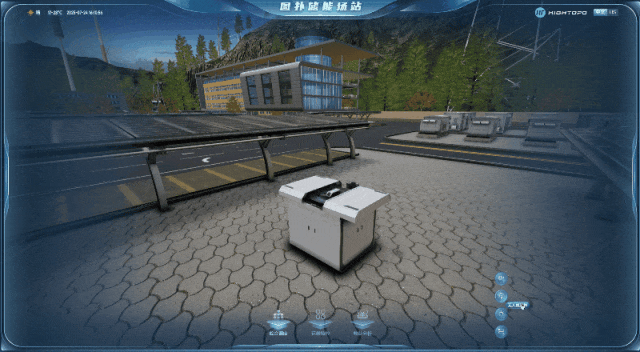

升压变流舱

升压变流舱页面展示了丰富的设备运行信息。页面中间是升压变流舱的 3D 模型，支持单独控制设备显影功能。

左侧有温度控制、变流器状态等多个模块，详细列出变流器温度、有功功率等数据；右侧展示充放电统计、三相电流等数据，均通过 HT 丰富的图表和数值形式呈现，全面反映升压变流舱的运行状态。

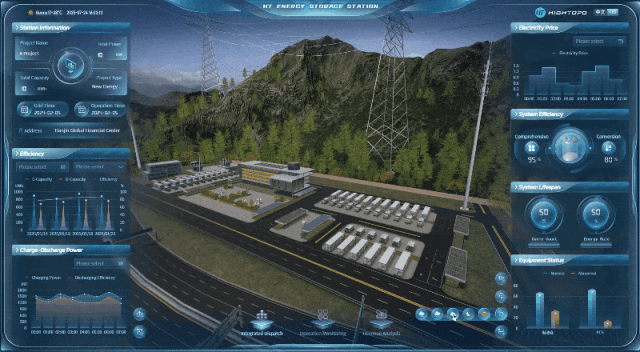

图扑软件基于 Web 端的 UI/2D/3D、GIS、BIM 及 VR/AR 等可视化工具及平台，支持跨平台多端访问，无论是 PC、PAD 或是智能手机打开浏览器，都可随时流畅访问案例场景。

图扑 HT 储能运维管理平台通过实时数据采集和 3D 可视化，实时监测电池舱、升压变流舱等运行参数并直观展示，还可借助历史数据追溯分析潜在故障、及时预警，同时提供设备操作控制与充放电管理功能。

助力企业提升运营效率、降低成本，通过数据驱动优化决策，强化系统安全性与稳定性，为企业构建高效、智能的数字化储能管理体系奠定基础，加速整体数字化升级进程。
