步进电机驱动器工作原理是什么?

步进电机通过细分驱动器的驱动,其步距角变小了,如驱动器工作在10细分状态时,其步距角只为‘电机固有步距角‘的十分之一,也就是说:‘当驱动器工作在不细分的整步状态时,控制系统每发一个步进脉冲,电机转动1.8°;而用细分驱动器工作在10细分状态时,电机只转动了0.18° ‘,这就是细分的基本概念。 细分功能完全是由驱动器靠精确控制电机的相电流所产生,与电机无关。

步进驱动器_步进驱动器原理_步进电机驱动器选型

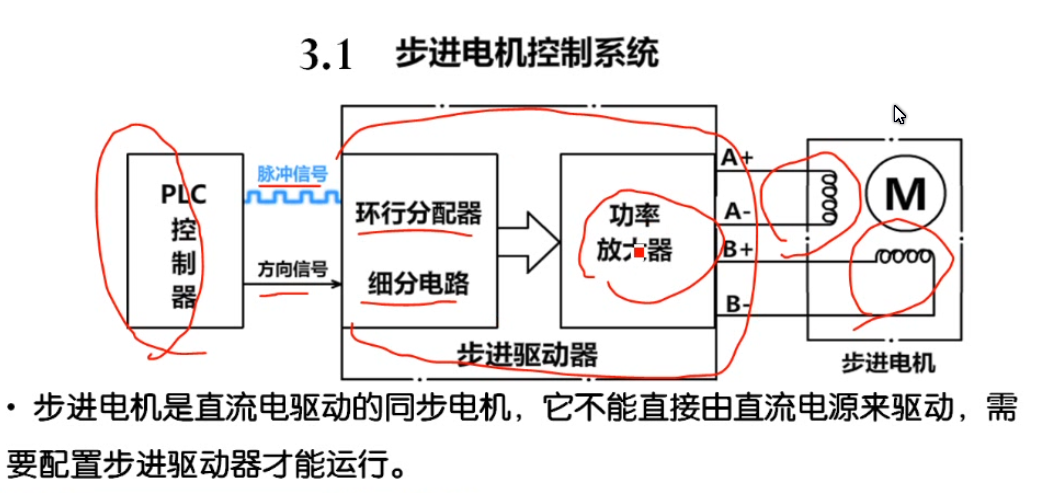

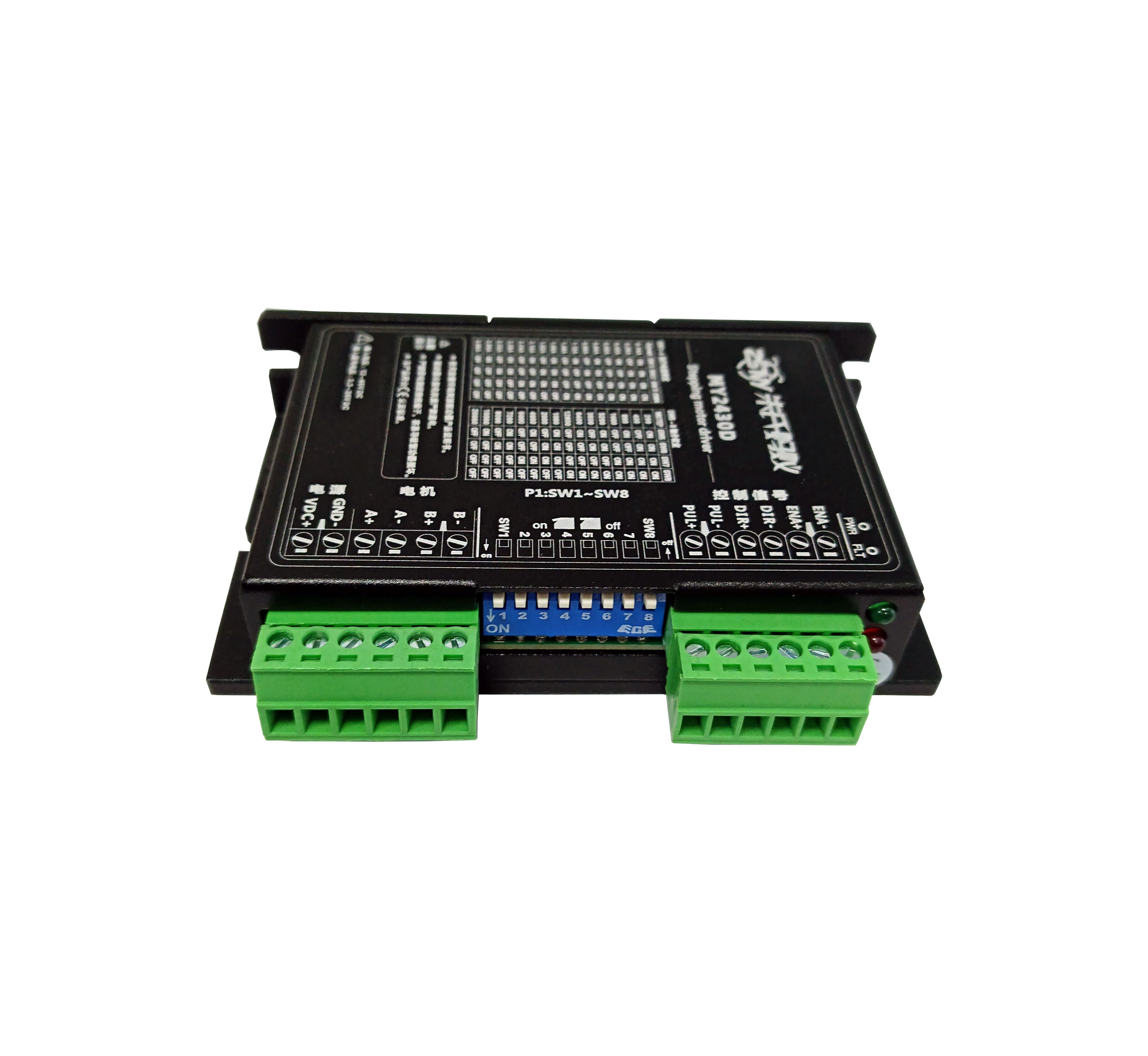

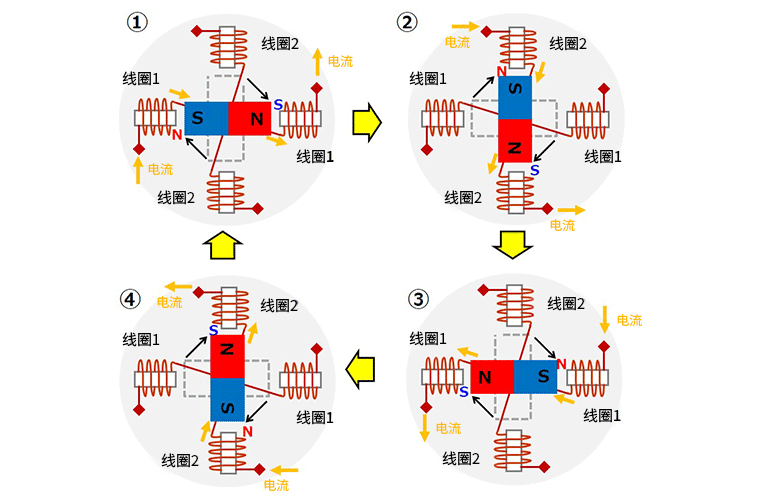

步进驱动器是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(称为步距角),它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速和定位的目的。广泛应用于雕刻机、水晶研磨机、中型数控机床、脑电绣花机、包装机械、喷泉、点胶机、切料送料系统等分辨率较高的大、中型数控设备上。 它是一种能使步进电机运转的功率放大器,能把控制器发来的脉冲信号转化为步进电机的角位移,电机的转速与脉冲频率成正比,所以控制脉冲频率可以精确调速,控制脉冲数就可以精确定位。 步进驱动器原理 1.恒流驱动 恒流控制的基本思想是通过控制主电路中MOSFET的导通时间,即调节MOSFET触发信号的脉冲宽度,来达到控制输出驱动电压进而控制电机绕组电流的目的。 2.单极性驱动 单极性 (unipolar) 和双极性 (bipolar) 是步进电机最常采用的两种驱动架构。单极性驱动电路使用四颗晶体管来驱动步进电机的两组相位,电机结构则如图1所示包含两组带有中间抽头的线圈,整个电机共有六条线...
