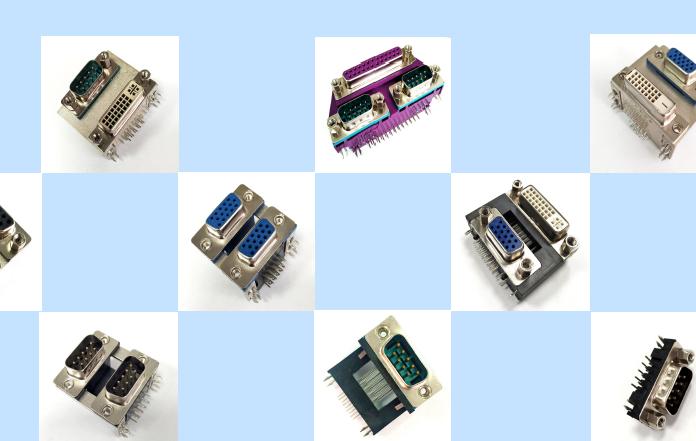

如何选择合适电源连接器产品?使用注意事项有哪些?

电源连接器具备成本效率的可靠性,设计弹性且具有防止装置错误 一致性的设计及可交换替代等之设计,组装效率更快。

电源连接器使用的注意情况解析

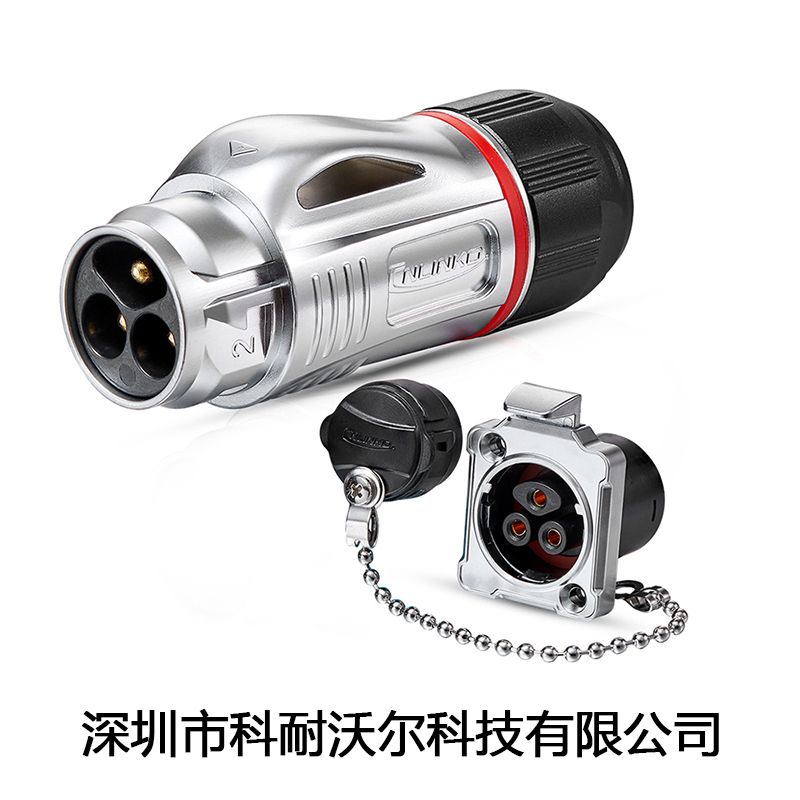

电源连接器一般由插头和插座组成,其中插头也称自由端连接器,插座也称固定连接器。通过插头、插座和插合和分离来实现电路的连接和断开,因此就产生了插头和插座的各种连接方式。这个是很多操作员都了解的,下面主要针对在使用的注意情况作解析: 1、 端接 1)电源连接器端接时,应严格按照相应的端接规范或要求进行端接和检查,并按对应的接点序号进行端接。选用的电缆、导线间的最大绝缘层厚度应与接触件间的距离匹配,电缆线芯与接触件接线端匹配,当在接触件间跨、并线时,应考虑多股线芯绞合的直径,且禁止在接触件压接孔间进行跨、并线处理; 2)焊接时,应根据裸线直径选择相应功率的电烙铁,每个接触件的焊接时间一 般不超过5s,应注意不能让焊剂渗入绝缘体,以免造成产品绝缘电阻下降; 3)清洗电源连接器时(包括接触件的清洗),可使用蘸着无水乙醇的绸布进行,晾干后使用。不允许使用对电源连接器产生有害影响的丙酮等化学溶剂; 4)电源连接器处于非插合状态时,必须分别加盖配套的防护盖或采取其它防尘措施。 2、 插接前检查 1)电源连接器的型号、代号、编号、插接位置与方向应符合设计、工艺文件要求; 2)尾罩无松动、绑口无脱落; 3)尾罩口的电缆束或导线...

讲解电源连接器设计的正确步骤

电子设备,想要提升电源系统工作效率,就要在保证系统功能正常运行的基础上,设计增加电源整体机架的密度,对于电源连接器来说,只有提升散热性和降低功率损耗,而这实践起来并不容易。想要解决这些电源连接器的难题,就需要在设计步骤上下足功夫,那么电源连接器设计步骤正确的打开方式是怎样的呢,下面就来为您详细介绍一下电源连接器的设计步骤。 一般来说,电源连接器的设计步骤分为四点,具体如下: 步骤一:高紧凑,现在有的连接器的螺距仅为3.00毫米,可承载高达5.0安的额定电流,其接头由高温LCP材料制成,技术经过长时间考验可确保长期的优异性能与可靠性,适用于包括数据通信设备和重工业在内的几乎任何行业领域。 步骤二:灵活性,除了高紧凑这一设计特点之外,电源连接器在设计环节就必须具有极高的灵活性。设计时可以将紧凑性与绝佳的电流密度结合到一起,为满足高电压与高电流应用采取了超窄式设计,每个刀片上可提供高达34安的电流,最高可耐受+125C的工作温度。 步骤三:散热性,另外一点,在针对电源系统最为重要的散热性能,连接器的设计对于电源内部气流流通有直接影响,但使用者并不能完全依赖连接器设计来解决散热问题。为了优化系统设计,还必须考...

选择合适的电源连接器

选择合适的电源连接器 统设计日趋小型化,然而电源供应需求却在增长,这给设计工程师带来巨大的挑战。这意味着电源连接器必须同时容纳两个相互矛盾的必要条件,也就是在增加电源之余设计也必须更为紧凑,在筛选市场上琳琅满目的电源连接器时,更不知如何着手。就以重点特征——额定电流为例,其中就蕴藏着许多学问。 额定电流,是促使母端子特定升温的电流量,一般为20℃或30℃。要正确使用这数据,除了须了解其测试方法,也须留意其测试环境。例如:有些单纯测试一对相接却没有安装在外壳内的母端子及公针。众所周知,影响连接器的升温的因素,包括接触电阻、电流量及散热渠道。在实际应用时,公针母端子是安装在外壳内的。因此,散热渠道剧减。再加上一般同时使用多个接触对,更不能以额定电流峰值设置为连接器的工作电流。 从制作角度来看,传统型的电源连接器大多车床加工。基于日渐成熟的冲压技术,从而衍生了新一代冲压成型的电源连接器。相比之下,车床加工制程较简单,磨具设置时间短,属较灵活的生产技术。冲压成型制程虽较昂贵,但在投入量产下,其成本与车床加工不相上下,特别是冲压成型技术容许局部性电镀,是车床加工不能提供的选项。从质量角度考量,在长期量...
