心电图机器进行ESD干扰测试死机和重启的解决办法

2020年11月16日 11:33 次阅读

心电图(Electrocardiography、ECG或者EKG)是一种经胸腔的以时间为单位记录心脏的电生理…在人体不同部位放置电极,并通过导联线与心电图机电流计的正负极相连,这种记录心电图的电路连接方法称为心电图导联。现象描述:心电图机内部机构如下图所示,对其进行ESD测试时,发现对USB端口或其他通讯端口外壳接触放电±4KV,机器存在死机或重启现象。

原因分析:ESD干扰是一种共模干扰,共模电流通过外露的端口外壳流经内部PCB板至大地,期间共模电流在PCB内会产生非期望的共模电压,干扰PCB板内的主控IC,从而导致机器死机或者复位。处理措施:既然判定了干扰产生的原因,那么我们只要使共模电流流径不通过内部PCB板而直接流向大地就可以了。(1)延长地面积,将原来PCB板地下的朔料底板铺成铝箔,并与大面积金属板相连。主板端口的地与此新铺的铝箔板通过螺钉相连。如图示:

(2)端口地与PCB的地通过两个电感隔离。如图示

思考总结:外部干扰容易通过端口处进入内部PCB,但只要提供一条低阻抗的路径,那么外部干扰就会把本来要流入PCB的干扰电流旁路到大的阻抗低的金属地上。此案例中,一方面「制造」了一条路径旁路了干扰电流,另一方面通过电感「堵住」了干扰电流,使干扰电流无法从内部PCB流过。


责任编辑人:CC

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

LNA ESD保护

LNA是一个常见的料,但是重要性不言而喻。对于LNA,大家的使用都各有心得,但是能够系统性的掌握LNA设计的各个要点,对
发烧友学院发表于 2018-12-29 00:00 0次阅读
LNA ESD保护

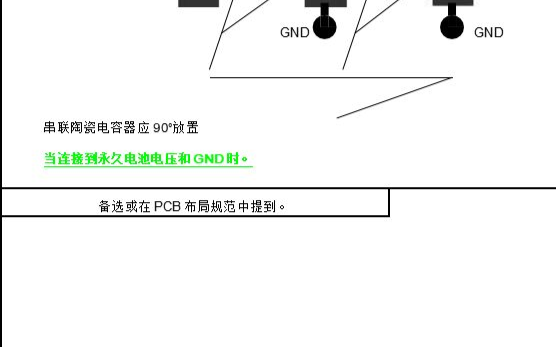

串联ESD电容放置规则

责任编辑:xj 原文标题:串联ESD电容放置规则 文章出处:【微信公众号:汽车电子硬件设计】欢迎添加....
发表于 2020-11-13 16:09 64次阅读
串联ESD电容放置规则

四种工业设备端口的保护方案解析

在工业环境中,每种设备通常都有很多人机接口和通信接口,而由于工业产品应用场合比较特殊,设备的端口容易....
发表于 2020-11-06 16:33 447次阅读
四种工业设备端口的保护方案解析

请问产生ESD的形式有哪些?

我经常说EMI,EMC我们还能了解个大概其,但是ESD这个是什么?它有什么作用?以及可以应用到哪里?我们带着问...
发表于 2020-11-06 06:24 0次阅读
请问产生ESD的形式有哪些?

以太网RJ45接口ESD静电保护设计方案

汽车上的以太网RJ45接口ESD静电防护方案图: 从RJ45接口ESD静电防护方案图中看出,电路保护中选用了...
发表于 2020-11-02 16:03 202次阅读
以太网RJ45接口ESD静电保护设计方案

射频天线静电防护解决方案

RF射频天线发出的通信信号,其在工作时的无线电频率通常为2.45 GHz,量值小于1.0 Vp-p。 由于这些信号具有高频属...
发表于 2020-10-29 15:02 101次阅读
射频天线静电防护解决方案

I/O接口ESD静电防护解决方案

I/O接口是主机与被控对象进行信息交换的纽带。众所周知,静电释放ESD和雷击会对电子线路造成严重的电力瞬变。TV...
发表于 2020-10-29 13:43 101次阅读
I/O接口ESD静电防护解决方案

解决手机相机EMI和ESD噪声干扰的办法

来源:互联网         随着各种消费电子产品的更新换代,消费者更关注于手机方面,具...
发表于 2020-10-23 09:46 0次阅读
解决手机相机EMI和ESD噪声干扰的办法

如何选择ESD?

        ESD(Electro-Static discharge)的意思是“静电释放”。ESD是20世纪...
发表于 2020-10-22 13:31 0次阅读
如何选择ESD?

ESD抗扰度应当如何考虑和设计?

       硬件工程师在设计产品时,ESD抗扰度是一个重要的考虑指标。静电对于大部分电子产品来说...
发表于 2020-10-22 12:07 0次阅读
ESD抗扰度应当如何考虑和设计?

关于汽车电子EMC那些事你知道多少

连续传导骚扰发射 1、实验目的:测量EUT电源线、信号线的连续骚扰; 2、试验依据:CISPR 25....
发表于 2020-10-22 11:54 652次阅读
关于汽车电子EMC那些事你知道多少

ESD静电二极管封装

ESD静电保护二极管凭借快速的反应速度、低电容值、小体积、高集成度、低漏电流、低电压值、封装形式多样化等优势,...
发表于 2020-10-15 17:20 0次阅读
ESD静电二极管封装

USB端口加ESD元件时的设计细节

当为device时 U50(SY6281)不使能;U50(SY6281)关断,VCC_5V_USB2....
发表于 2020-10-14 11:44 345次阅读
USB端口加ESD元件时的设计细节

为什么电源IC会损坏原因有哪些

通常情况下,电源 IC 的损坏经常是由于输入电压过应力造成的,这在电源热插入导致出现过高电压尖峰或由....
发表于 2020-10-06 14:43 536次阅读
为什么电源IC会损坏原因有哪些

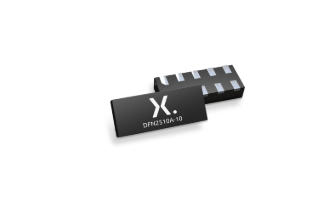

Nexperia推出用于HDMI 2.1和DP端...

HDMI 2.1使显示器具有更高的分辨率和更出色的色彩。但是,这需要更优秀的抗干扰保护,尤其是在紧凑....
发表于 2020-09-29 09:49 315次阅读
Nexperia推出用于HDMI 2.1和DP端...

TVS管与ESD保护二极管在应用中的不同

ESD   静电放电(Electro-Static discharge) TVS   瞬变电压抑制二极管(Transient...
发表于 2020-09-24 16:47 128次阅读
TVS管与ESD保护二极管在应用中的不同

TVS管和压敏电阻ESD防护应用原理

这里介绍比较常用的TVS管和压敏电阻。 一、ESD器件的主要性能参数 1、最大工作电压(Max Working Volta...
发表于 2020-09-24 16:42 101次阅读
TVS管和压敏电阻ESD防护应用原理

拿小本本记好 ESD测试方面的知识

九月多了,学生们开学了,而对我来讲可以期盼十一放假回家了,嗯,要找领导商量多请几天假。 这次总结下E....
发表于 2020-09-18 16:18 455次阅读
拿小本本记好 ESD测试方面的知识

增强现实可穿戴设备ESD保护的5个重要注意事项

本文将讨论保护可穿戴设备及其用户的先进电路保护技术和电路板布局策略。 在设计过程中尽早应用这五项建议....
发表于 2020-09-17 16:02 616次阅读
增强现实可穿戴设备ESD保护的5个重要注意事项

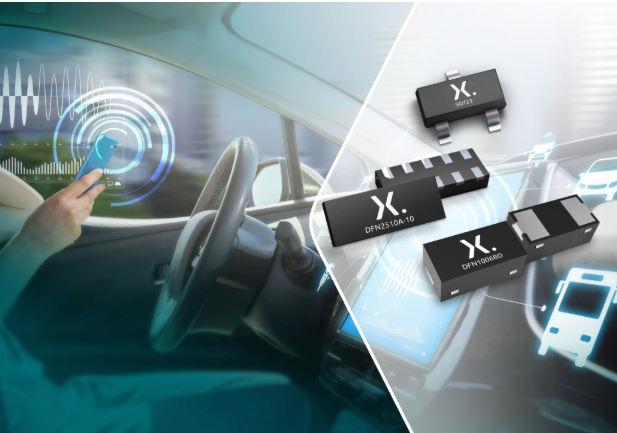

Nexperia推出四款全新兼具高信号完整性的T...

具备行业基准性能的器件,符合AEC-Q101标准,可保护信息娱乐、多媒体和ADAS系统。
发表于 2020-09-16 11:43 193次阅读
Nexperia推出四款全新兼具高信号完整性的T...

ESD测试中接地不良引起的通讯故障死机的原因及解...

某控制器产品在做认证测试中,ESD ±6KV接触放电出现通讯故障死机问题,需要重启后可恢复,针对此问....
发表于 2020-09-08 10:22 727次阅读
ESD测试中接地不良引起的通讯故障死机的原因及解...

瞬态抑制二极管在电压瞬变中保护元器件不受伤害

重复性瞬变常常归因于电动机、发电机或者反应性电路原件的切换。而另一方面,随机瞬变通常是由闪电和静电放....
发表于 2020-09-03 10:15 199次阅读
瞬态抑制二极管在电压瞬变中保护元器件不受伤害

高速接口怎么避免静电放电(ESD)的伤害 TVS...

Littelfuse公司的2个TVS二极管阵列(SPA二极管)系列旨在保护众多最新高速接口免遭静电放....
发表于 2020-09-01 16:53 205次阅读
高速接口怎么避免静电放电(ESD)的伤害 TVS...

在工作中如何做好ESD防护 资深工程师经验分享

大家都知道ESD防护很重要,那么我们在工作中如何做好ESD防护?首先小编认为,制度和培训非常重要,对....
发表于 2020-08-17 13:57 1208次阅读
在工作中如何做好ESD防护 资深工程师经验分享

基于ESD的BAV99元件设计

当正的静电发生时, D2 工作但D1不工作,因此这个钳位电压(clamping voltage)是5....
发表于 2020-08-08 15:03 1153次阅读
基于ESD的BAV99元件设计

LED静电失效的原理是什么?有什么检测方法吗?

你知道LED静电失效原理和检测方法吗?随着LED业内竞争的不断加剧,LED品质受到了前所未有的重视。
发表于 2020-08-01 09:22 232次阅读
LED静电失效的原理是什么?有什么检测方法吗?

分析塑料外壳连接器和金属外壳连接器对ESD测试的...

对某一采用金属外壳的多媒体产品进行ESD测试过程中,对音频接口进行2 kV的静电测试时,很容易使监视....
发表于 2020-07-30 15:42 256次阅读
分析塑料外壳连接器和金属外壳连接器对ESD测试的...

对高阻抗缓冲放大器实现ESD保护的应用电路设计

在某些测量应用中,如pH值(酸度)和生物电势需要高阻抗缓冲放大器。虽然有几个半导体制造商提供具有低偏....
发表于 2020-07-28 11:43 144次阅读
对高阻抗缓冲放大器实现ESD保护的应用电路设计

双极型二极管的ESD保护与应用电路设计

静电放电强度以电压形式表示,该电压由电容的储能电荷产生,最终传递到IC。作用到IC的电压和电流强度与....
发表于 2020-07-26 11:06 290次阅读
双极型二极管的ESD保护与应用电路设计

心电图机导联线故障的快速判断及维修

心电图机在使用过程中由于导联线经常受到牵拉、拧劲等因素出现某一导联线的接触不良或断路影响了心电图的正....
发表于 2020-07-24 14:58 348次阅读
心电图机导联线故障的快速判断及维修

二极管的特性与应用

8.磁珠的作用:磁珠有很高的电阻率和磁导率,他等效于电阻和电感串联,但电阻值和电感值都随频率变化。他....
发表于 2020-07-09 14:09 229次阅读
二极管的特性与应用

PCB板边缘的敏感线为何容易ESD干扰

再来解释一下为何布置在PCB边缘的印制线比较容易受到干扰,那应该从PCB板中的印制线与参考接地板之间....
发表于 2020-07-05 10:38 1090次阅读
PCB板边缘的敏感线为何容易ESD干扰

典型的RS485通信芯片 485应用电路举例

以TI 3082为例,芯片本身只能保证4KV HBM的ESD防护,而系统要求为8KV接触放电,此时就....
发表于 2020-07-02 16:51 768次阅读
典型的RS485通信芯片 485应用电路举例

ESD耐性的测试方法耐性

根据AEC-Q200-002,HBM的ESD测试流程如图3所示,级分类如表1所示。根据图3的流程进行....
发表于 2020-07-01 15:33 776次阅读
ESD耐性的测试方法耐性

芯片缺陷失效分析的主要目的

图2是器件来源的汇总数据。从图中可以看到,总数 56批中,进口器件是 19批次,约占总批次的 34%....
发表于 2020-06-24 10:40 1396次阅读
芯片缺陷失效分析的主要目的

仪表放大器运放CLC1200与AD620参数的对...

AD620和CLC1200同是一款低成本、高精度仪表放大器,仅需要一个外部电阻来设置增益,增益范围为....
发表于 2020-06-19 17:07 329次阅读
仪表放大器运放CLC1200与AD620参数的对...

板边铺地打屏蔽过孔对打静电是否有效

静电问题是每个产品、单板都不能忽视的存在,那该如何解决ESD问题呢?向师傅请教,查找ESD标准,看E....
发表于 2020-06-19 10:16 527次阅读
板边铺地打屏蔽过孔对打静电是否有效

电路保护设计中,必须知道的ESD知识

一些片状电容专门用来吸收静电(ESD)。但是典型的防静电电容只不过是个普通的片状电容,一般直接放置在....
发表于 2020-06-18 16:42 1270次阅读
电路保护设计中,必须知道的ESD知识

关于SMT的基本知识掌握要点介绍

SMT的基本知识掌握要点 1.一般来说,SMT车间规定的温度为237℃。 2.锡膏印刷时,所需准备的....
发表于 2020-06-08 11:34 382次阅读
关于SMT的基本知识掌握要点介绍

EMC/EMI/ESD的标准是什么

测量,控制和实验室设备的EMC / EMI / ESD标准
发表于 2020-05-27 10:07 460次阅读
EMC/EMI/ESD的标准是什么

适合天线接口的0.05pf的ESD器件

5G已来,雷卯胡工已用上5G手机。 5G天线有多少根?目前一部手机天线不少于11根,5G迫使手机端频....
发表于 2020-05-13 10:38 257次阅读
适合天线接口的0.05pf的ESD器件

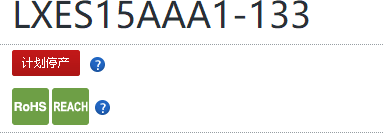

村田停产LXES15AAA1-133, 国产雷卯...

村田的这颗 ESD 由于其超低电容的特性,被大部分研发选用,村田这颗料虽然大批量出货,但并不赚钱,随....
发表于 2020-05-13 08:58 356次阅读
村田停产LXES15AAA1-133, 国产雷卯...

微波器件在使用中失效的主要原因、分类及其分布

对约 50例微波器件失效分析结果进行了汇总和分析 ,阐述了微波器件在使用中失效的主要原因、分类及其分....
发表于 2020-05-10 10:37 344次阅读
微波器件在使用中失效的主要原因、分类及其分布

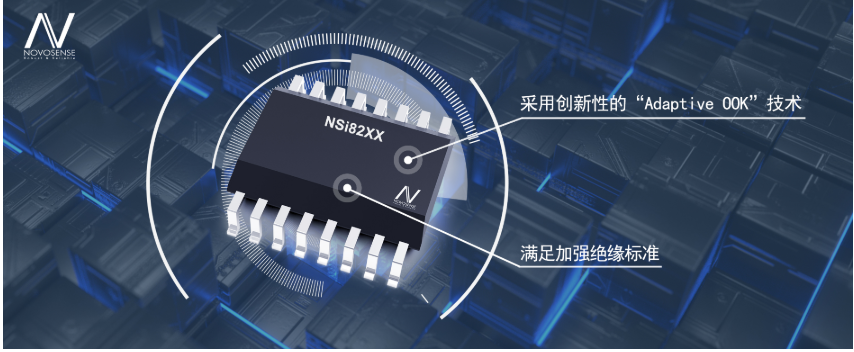

纳芯微推基于“Adaptive OOK”新一代增...
