便携式医疗电子设备中系统单芯片的应用

2020年01月19日 09:31 次阅读

(文章来源:OFweek)

便携式医疗电子在近几年出现可观的成长,获业界广泛的采纳,市场许多新设立的企业持续推出新的衍生产品。目前需要的是更好的可量产设计,提供较低的复杂度与可接受的效能水平,让业者能压低装置的成本。在设计医疗装置时,业者要考虑的一些重要因素,包括选择正确的部件来因应规格、功耗、成本、尺吋等方面的要求,以及通过美国食品及药物管理局(FDA)的检验

典型的便携式医疗电子系统,内含的部件包括用来撷取数据的模拟前端部件、用来调节信号的放大器滤波器、模拟对数字转换器、收集使用者回馈的按钮、用来演算的微控制器以及用来连结液晶屏幕与USB连结端口的各种接口。传统的设计方法,是把所有需要的部件置于电路板,然而这种方式会增加整体材料清单、PCB的复杂度以及设计周期。

便携式医疗电子设备中系统单芯片的应用

由于外界可轻易对解决方案进行逆向工程,因此这些模拟部件会降低模拟IP的防护力。便携式医疗电子产品的设计与制造,由美国食品及药物管理局(FDA)监管,这意谓产品的设计与制造必须准确依循明文规定的流程,其效能必须符合严格的纪录、开发测试、产品测试以及现场维护等规定。

典型的血压计采用一个压差传感器来量测手腕或手臂的血压,这个传感器的输出信号仅有数微伏特(30μV~50μV)。输出的血压信号必须用一个有理想CMRR(共模拒斥比)的高增益仪表放大器加以放大。通常理想的增益与CMRR分别为150dB 与100 dB。血压信号的振荡脉冲频率,介于0.1Hz~11Hz之间,幅度为数百微伏特。这些信号振荡可运用带通滤波器来撷取出来,滤波器的增益约为200,截止频率为0.3Hz~11Hz。一个速度达50Hz的10位模拟数字转换器,可用来对血压传感器与振荡器的信号进行数字化。

典型的免接触数字温度计使用一个内含嵌入在薄膜上微机器的温差热电堆的传感器,搭配热电隅来量测热电隅的温度,并利用热敏电阻来量测环境温度。热电隅会产生一个直流电压,它的值与接头的温差有直接关系,热电隅的输出信号仅有数V。热电隅输出的信号会透过这些低噪声精准放大器来加以放大,运用热敏电阻与外部精准参考电压,做出一个分压器。

便携式医疗电子设备中系统单芯片的应用

分压器把热敏电阻的电阻变化,参照温度数值,转换成电压的变化。热电隅与热敏电阻的电压,用来计算热电隅与周围温度。系统会运用传感器制造商提供的多项式函数,或根据有预存读数的查表,从电压推算出温度,周围温度加入到热电隅温度,就能算出最终温度。

Segment LCD 驱动器、RTC、按压式按钮、EEPROM以及USB,是上述应用所需的其它外围部件。

微控制器以外,包括传感器、ADC、液晶屏幕驱动器/控制器、USB控制器、滤波器、放大器等,都属于外围部件。这些部件透过GPIO或专属针脚连结至微控制器。使用这些外围部件会遭遇到许多限制与约束,包括材料清单、印刷电路板的复杂性、FDA要求检验每个部件因而增加设计/开发时间、降低模拟IP的防护力。

在血压计中运用系统单芯片(SoC)能大幅简化设计流程,一个SoC整合了产品需要的高增益仪表放大器。运用整合式模拟/数字滤波器,就能撷取出振荡脉冲信号。SoC内的可调式ADC可用来执行数据数字化,内建的CPU核心提供必要的处理功能,能执行程序代码更长的算法。这种部件还整合了分段式LCD数字屏幕来显示讯息; 纪录数据的EERPROM内存;纪录时戳的实时频率; 连结PC接口的全速USB;从CPU取得数据的DMA,以及取代按钮的触控部件。SoC内的定时器能用来计算心跳速度,以及处理安全功能。SoC亦支持大范围的运作电压,且消耗较少电流,因此更适合使用电池的装置。SoC内的脉冲调变器可用来控制马达

SoC整合必要的放大器与ADC,在红外线温度计内用来侦测微伏特等级的变化。SoC内部有精准的参考电压,能为传感器提供一个稳定且精准的参考讯源。SoC内建的其它功能包括Segment LCD 数字屏幕驱动器、EEPROM内存、RTC、USB 接口、以及触控感测等。

如上所述,SoC整合了大多数的外围部件。如此业者可立即省掉为数可观的部件。使用这种芯片还能保护模拟IP,因为所有模拟部件都已整合在芯片内。较少的部件数量,意谓PCB更加简化、开发时间与上市时程亦更为缩短。芯片内各种外围部件的功耗,可透过不同模式来单独管理,电源管理的工作变得简单且有效率。这些芯片的可调整弹性,在重新设计或变换解决方案时,能协助降低成本与作业时间。更重要的是运用系统单芯片,由于减少使用材料,因此让FDA检验的程序更为简单。血糖计、脉动测氧器、便携式ECG心电图装置等,这些便携式医疗电子设备都可采用SoC。

举例来说,CypressPSoC 3/5产品(可编程系统单芯片)是针对各种可携掌上型装置量身打造,例如血压计、血糖计、以及脉动测氧器等。PSoC3/5 结合 8051/ARM cortex M3核心,速度分别为33MIPS与100 DMIPS,还有放大器、2KB 的EEPROM、全速式USB 2.0、以及许多其它功能,因此建构出真正单芯片的解决方案。再搭配 PSoC Creator IDE,针对每项功能提供预先编程的可调式IP模块,为产品设计师提供所有必要的工具,开发出微型化、高度可编程的最终产品,并达到极短的设计周期。PSoC 3/5部件的低功耗特性,更适合支持掌上型医疗/生活休闲等电子产品。
       (责任编辑:fqj)

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

EasyEDA实例PCB设计教程-频率计

这个课程,是从需求、外壳选型、芯片选型、原理图设计、PCB设计、制板、焊接、程序设计、调试、优化,一直到最终的产品,一条
发烧友学院发表于 2016-11-25 00:00 15145次阅读
EasyEDA实例PCB设计教程-频率计

AMD称第三代Ryzen性能比Ice Lake高...

AMD将于1月7日至1月10日(当地时间)在内华达州拉斯维加斯举行的 CES 2020新闻发布会上举....
发表于 2020-01-18 05:52 591次阅读
AMD称第三代Ryzen性能比Ice Lake高...

士兰集昕在8英寸芯片领域将达到国内领先水平 并突...

近年来,集成电路芯片(简称“芯片”)无疑是业内最受关注的产业,呼吁发展“中国芯”、振兴民族品牌的声音....
发表于 2020-01-17 17:43 463次阅读
士兰集昕在8英寸芯片领域将达到国内领先水平 并突...

A14处理器将大幅提高iPhone 12性能 主...

1月17日消息,据国外媒体报道,在因为芯片等方面的原因而错失5G的首班车之后,外界普遍预计苹果今年将....
发表于 2020-01-17 17:33 158次阅读
A14处理器将大幅提高iPhone 12性能 主...

苹果A14芯片爆料,性能比肩15英寸MacBoo...

近些日,有关iPhone 12的内存消息越来越多,据爆料将会升级6GB内存,要知道如今对于iPhon....
发表于 2020-01-17 17:22 432次阅读
苹果A14芯片爆料,性能比肩15英寸MacBoo...

台积电Q4季度7nm芯片出货量占总数35%,超三...

据国外消息报道,为苹果、华为等公司制造芯片的代工商台积电,在今日午后发布了2019年第四季度的财报,....
发表于 2020-01-17 15:49 307次阅读
台积电Q4季度7nm芯片出货量占总数35%,超三...

5G技术助力全产业链加速发展,VoNR在5G商用...

随着5G商用的推进,全产业链也在加速合作,助力5G技术的普及。值得注意的是,全球主要的几家5G芯片厂....
发表于 2020-01-17 15:35 256次阅读
5G技术助力全产业链加速发展,VoNR在5G商用...

台积电魏哲家表示公司短期内没有在美设厂的打算

本周有日媒报道称,美国华盛顿方面向台积电施压,敦促其尽快在美国建厂,以便将那些所谓攸关美国国家安全利....
发表于 2020-01-17 14:54 222次阅读
台积电魏哲家表示公司短期内没有在美设厂的打算

2017年我国蜂窝物联网发展迅猛 NB-IoT模...

在蜂窝物联网方面,王志勤认为,2017年是蜂窝物联网发展的元年,连接数已经达到了2.7亿户,是201....
发表于 2020-01-17 14:34 268次阅读
2017年我国蜂窝物联网发展迅猛 NB-IoT模...

采用5纳米工艺的A14芯片性能可匹敌15英寸Ma...

我们已经得到了很多关于今年iPhone 12的传闻,预计其设计采用类似于iPhone 4或当前iPa....
发表于 2020-01-17 14:26 240次阅读
采用5纳米工艺的A14芯片性能可匹敌15英寸Ma...

人工智能芯片可以研发出“指甲手机”?

随着军事的发展,人工智能被投放民用市场,普及市场,推动了社会的全面进步。
发表于 2020-01-17 11:42 46次阅读
人工智能芯片可以研发出“指甲手机”?

台积电10nm芯片出货量仅占晶圆收入1%,7nm...

台积电(台湾半导体制造公司)已发布了其2019年第四季度的财务报告。该季度该公司的收入和利润均有增长....
发表于 2020-01-17 11:11 1085次阅读
台积电10nm芯片出货量仅占晶圆收入1%,7nm...

芯片产业开始逆袭了?

过去的几十年里,科技之所以能够获得翻天覆地的改变,与这些芯片厂商在上游的努力有很大的关系。
发表于 2020-01-17 10:43 509次阅读
芯片产业开始逆袭了?

基于MLX71120/21接收机实现平衡环天线的...

本篇文章概述了MELEXIS无线接收芯片MLX71120和MLX71121的平衡环天线设计。提供了详....
发表于 2020-01-17 10:30 54次阅读
基于MLX71120/21接收机实现平衡环天线的...

Cypress单芯片低功耗蓝牙BLE解决方案的特...

Cypress公司于2014年11月11日正式宣布,推出高集成度的单芯片低功耗蓝牙BLE解决方案,以....
发表于 2020-01-17 10:04 29次阅读
Cypress单芯片低功耗蓝牙BLE解决方案的特...

台积电第四季度7nm芯片出货量占比达35% 16...

1月16日消息,据国外媒体报道,为苹果、华为等公司制造芯片的代工商台积电,在今日午后发布了2019年....
发表于 2020-01-17 08:58 240次阅读
台积电第四季度7nm芯片出货量占比达35% 16...

AMD有望在Zen 3的推动下于2020年业绩创...

根据DigiTimes发布的一份报告显示,AMD将在2020年实现绝对正数的高速增长。考虑到AMD的....
发表于 2020-01-16 16:51 1230次阅读
AMD有望在Zen 3的推动下于2020年业绩创...

充满未来感的医疗电子新科技让医疗变得更高效

在你的想象中,未来的医院会是什么样?恐怕人人都会向往一个舒适整洁的环境,希望医院能最大程度减轻病人的....
发表于 2020-01-16 14:03 89次阅读
充满未来感的医疗电子新科技让医疗变得更高效

求推介精度较高的倾角传感器芯片

测量范围0~+-60度度,精度0.001
发表于 2020-01-16 11:02 193次阅读
求推介精度较高的倾角传感器芯片

CSMA/CA协议的实现及实现小型ZigBee通...

本文中CSMA/CA协议的实现基于MCl3213芯片。构建了1个小型ZigBee通信系统,仅使用了M....
发表于 2020-01-16 10:07 73次阅读
CSMA/CA协议的实现及实现小型ZigBee通...

硅3D集成技术解决方案在传感器应用中的主要挑战

从低密度的后通孔TSV 硅3D集成技术,到高密度的引线混合键合或3D VSLI CoolCubeTM....
发表于 2020-01-16 09:53 83次阅读
硅3D集成技术解决方案在传感器应用中的主要挑战

Rokid新一代Rokid Glass 2 AR...

Rokid于今日发布了最新一代AR眼镜Rokid Glass 2。
发表于 2020-01-15 17:13 557次阅读
Rokid新一代Rokid Glass 2 AR...

让肝脏在体外存活一个星期,新仪器助力更多供体肝脏...

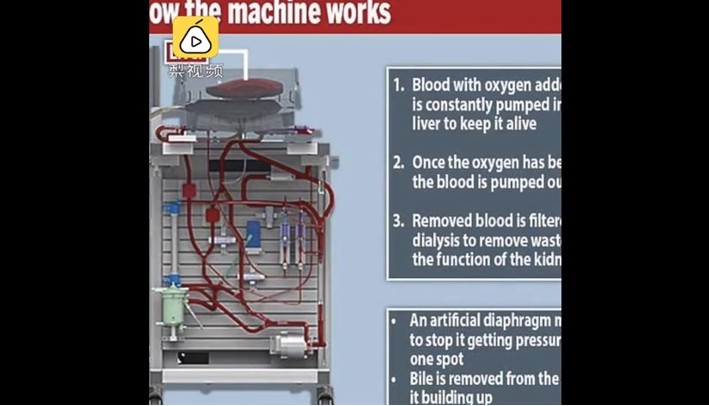

据介绍,该仪器拥有一个复杂的灌注系统,利用最先进的血液泵送和过滤技术,能够模仿出最接近人体生理的核心....
