智能型LED恒流源的设计

2019年10月04日 17:23 次阅读

最近人工智能已经传得沸沸扬扬,尤其是机器人更是被吹得神乎其神,好像是马上能够取代人类,甚至将来能够控制和操纵人类,最后的世界变成机器人的世界。其实这类的传闻都是从科幻小说里搬过来的,只能起到哗众取宠的作用。而有些设备,像在流水线里的机器手,还只能完全按照规定的程序工作,并不能自动地跟上环境的变化而改变,只要环境有一点变化,它的工作就会出错,因而不能算成智能设备,更不能称为机器人。真正对我们具有实际意义的,还是从我们的现实工作中尽量采用智能技术来解决实际问题。

智能技术的核心就是自适应。凡是能够根据环境的变化自动调整有关设备的工作,以得到最佳结果的技术就是自适应。采用自适应以后就可以改变传统的技术,从而得到意想不到的结果。

智能型LED恒流源就是一个实例。

1.经典的线性恒流源

我们知道所有的电源都可以分为恒压电源和恒流电源两种,恒压电源就是输出电压稳定,不随输入电压和负载的变化而变化,而恒流电源则是输出的电流恒定,不随输入电压和负载的变化而变化。LED因为是一种半导体二极管,它的伏安特性具有负温度系数,如果采用恒压电源供电,就会使其电流越来越大而烧毁,所以必须采用恒流电源供电。而其实现方法,也有两种,一种是开关型,另一种是线性型。开关型的优点是效率比较高(90%左右),缺点是元件数较多,可靠性低,体积大,成本高,而线性恒流源正好相反,元件数很少,可靠性高,体积很小,成本很低,缺点是效率很低,只有85%左右。

智能型LED恒流源的设计


2.线性恒流源的效率

在市电电压为220V时,它的效率只有85%。

但是,在输入电压越低的时候,效率就高,那么有没有可能让这种线性恒流源在220V的时候效率也很高呢?

这需要我们来详细地研究线性恒流源的电路构成和性能。

3.采用普通恒流二极管的线性恒流源

实际上现在有很多不同恒流值的恒流二极管可供选用,所以也不需要采用并联的方法来得到所需的恒流值了。所以只要采用一个恒流值相当的恒流二极管和所有LED相串联就可以实现对LED的恒流供电,可见它的电路是十分简单的!

它的工作原理可以从它的伏安特性中看出:

它可以在Vk一直到POV很大的输入直流电压范围内都保持电流恒定。而Vk的绝对值低于3V,假定整流后的直流电压为300V,恒流值为0.1A,那么总功率为30W,如果LED串的总电压也正好接近300V,而使恒流二极管工作于Vk点,那么它消耗的功率就只有0.3W,其效率为(30-0.3)/30=99%。

但是当输入电压增加的时候,恒流二极管就必须承担起消耗这些多余电压的功能,它的工作点就右移,而功耗就逐渐增大,整体的效率也就逐渐降低,表现为其效率的线性下降。

由此可知,采用恒流二极管的低效率特性是天生的,所有恒流二极管都必须采用带有很大散热片的管壳封装,看上去似乎无法避免的。

这也是一般教科书里就是那么说的。

4.采用自适应方法来提高线性恒流源的效率为了提高线性恒流源的效率必须想出完全不同的途径。

因为我们的应用是对LED的供电,LED就是我们的线性恒流源的负载。它的数目就必须满足整流后的电压输出,例如,假定整流后的电压是300V,每颗LED的正向电压为3V,那么就需要100颗LED相串联。当市电电压增加时,整流后的电压也增加,但是LED是由恒流源供电的,所以它的正向电压不会变,所增加的整流后电压就必须由恒流二极管来承担,这样整体效率就必然降低。

那么有没有办法不要让恒流二极管来承担这个整流后电压的升高呢?

最好的解决方法就是自适应地改变LED的数目。当市电电压升高时,就增加LED的个数,当市电电压降低时,就减少LED的数目,这可以很容易采用一种自适应的数字式开关电路来实现。它的原理图如下所示。

其中方块中的这部分LED就是可以自适应地接入到主串LED中,也可以从主串中自适应地断开。接入或断开的个数由输入电压变化的大小而决定。它能感知输入电压的变化,并由此来决定LED数目的变化,所以它是自适应的,也可以说是智能的。

现在这种能够自动开关的芯片已经由深圳埃菲莱公司开发成功,命名为AICS,意即Adaptive-Intelligence-Current-Source,也就是自适应-智能-电流-源。

5.智能型LED恒流源的性能

5.1对输入电压的自适应

5.2对温度的自适应

当环境温度变化时,恒流二极管的功耗也会加大,例如当环境温度升高时,由于LED伏安特性的负温度系数,它的正向电压也会降低,这时候LED串的总电压就会低于整流后电压,于是恒流二极管的压降就会升高,功耗就会加大。这个智能的恒流源就会增加LED串中的LED数目,使得其总电压升高,而使这个总电压和整流后电压仍然保持匹配从而保持高效率,其实测结果如下:

由图中可以看到,当环境温度从35度升高到85度时,整个效率随输入电压变化曲线几乎完全一样,始终保持在98%以上(包括了整流器的效率在内)。

5.3对不同正向电压的LED的自适应

这种智能型LED恒流源还有一个自适应的功能,就是对不同正向电压的LED的自适应。在同一个LED串中,可以采用具有不同正向电压的LED,混编以后,自适应智能LED恒流源仍然可以自动地切换LED数,以保证其总效率在99%。最近这个专利已经得到美国专利局的授权。

5.4改变LED的数目而不改变其光通量

如果只是改变LED的数目,由于恒流源的电流没有改变,就会改变总的光通量。在智能型LED恒流源的整体设计中也考虑到这个问题,在改变LED数目的同时还自适应地改变恒流源的电流值,使得其总功率和总光通量不变。其结果如下:

6.光电一体化的光引擎

这种智能型LED恒流源彻底打破了教科书里描述的线性恒流源效率很低的常规认识,而破天荒地实现了99%的效率。从而可以实现把恒流源和光源放在同一块铝基板上,而做成光电一体化的光引擎。因为它本身的功耗极低,所以把它放到光源的铝基板上不会增加LED的结温。深圳埃菲莱公司采用这种智能型恒流源已经生产了一系列不同功率的光引擎:

7.结束语

这种智能型的LED恒流源的效率高达99%,这等于是说实现了一种不耗电的恒流源。通常LED恒流源的效率为85-90%,也就是说采用这种智能型的恒流源以后就可以进一步节能10-15%。其意义是十分重大的!

中国的照明用电量为总用电量的14.5%,2014年总发电量为56496亿度电,即照明用电量为8191.9亿度电。采用埃菲莱的光引擎以后至少可以节约10%的能量,也就是819.2亿度电,而三峡发电站的年发电量为847亿度电,所以也就能够节约出一个三峡发电站来。而全球照明用电量占总用电量的19%,2014全球总发电量为238670亿度电,所以照明用电量为45350亿度电,采用埃菲莱的光引擎以后就可以节约4535亿度电,相当于5.5个三峡电站的发电量!
来源:茅于海

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

第5届中国智慧照明高峰论坛

会议议程:几大看点:看点一:智慧照明市场痛点和发展趋势据照明行业最新研究报告指出,2017年全球智慧照明市场规模接近46
发烧友学院发表于 2018-05-23 00:00 48次阅读
第5届中国智慧照明高峰论坛

景观照明工程项目的设计标准方案

人的视觉系统类似于图像识别系统,主要由三个部分组成:眼球肌、眼睛的光学系统和视神经系统。
发表于 2019-10-04 17:21 10次阅读
景观照明工程项目的设计标准方案

双向触发二极管DIAC的构造和耐压值等级说明

双向触发二极管亦称二端交流器件(DIAC),与双向晶闸管同时间世.由于它结构简单、价格低廉,所以常用....
发表于 2019-10-04 14:09 48次阅读
双向触发二极管DIAC的构造和耐压值等级说明

电子设计和制作经常使用的二极管资料大全

本文档的主要内容详细介绍的是电子设计和制作经常使用的二极管资料大全包括了:1.塑封整流二极管,2.快....
发表于 2019-10-04 13:37 33次阅读
电子设计和制作经常使用的二极管资料大全

双极型晶体管的参数符号和中文意义详细对比说明

本文章详细介绍的是双极型晶体管的参数符号和中文意义详细对比说明。Cc---集电极电容Ccb---集电....
发表于 2019-10-04 12:30 36次阅读
双极型晶体管的参数符号和中文意义详细对比说明

半导体器件型号的命名方法和半导体二极管参数符号及...

一、 中国半导体器件型号命名方法 半导体器件型号由五部分(场效应器件、半导体特殊器件、复合管、PI....
发表于 2019-10-04 09:25 62次阅读
半导体器件型号的命名方法和半导体二极管参数符号及...

如何才能判断二极管的正负极

发光二极管长脚为正,短脚为负。如果脚一样长,发光二极管里面的大点是负极,小的是正极。有的发光二极管带....
发表于 2019-10-04 08:04 62次阅读
如何才能判断二极管的正负极

一个小小二极管,竟给设计带来了“大麻烦”

我用Signetics公司的8位D/A转换器设计了一个电路。一切都很正常,我高兴极了。但是不到一年时间,问题就来了。D/A...
发表于 2019-10-04 07:00 146次阅读
一个小小二极管,竟给设计带来了“大麻烦”

电源模块选型需考虑哪些问题

磁珠、电容、二极管、电阻…都具有类似的潜规则,只是我们不太注意而已。电源模块的拓扑结构有多种,反激、....
发表于 2019-10-03 09:36 14次阅读
电源模块选型需考虑哪些问题

常见的浪涌抑制器件有哪几种?优劣势对比分析

在电子线路中通常采用浪涌抑制器件来对电路进行保护,常见的几种浪涌抑制器件有:气体放电管GDT、金属氧....
发表于 2019-10-03 09:33 19次阅读
常见的浪涌抑制器件有哪几种?优劣势对比分析

ESD抑制器和TVS管的性能参数了解

当我们在遇到ESD静电问题时,通常会在敏感线路或者外接的信号必经之路通过增加ESD静电二极管或者tv....
发表于 2019-10-03 08:39 17次阅读
ESD抑制器和TVS管的性能参数了解

精密稳压器TL431的特性及典型电路分析

TL431是可控精密稳压源。它的输出电压用两个电阻就可以任意的设置到从Vref(2.5V)到36V范....
发表于 2019-10-03 08:22 19次阅读
精密稳压器TL431的特性及典型电路分析

DN05013 / D,设计说明是使用T5荧光灯管夹具构建LED改造

DN05013 / D,设计说明是使用T5荧光灯管夹具构建LED改造。内置恒流稳压器NSI45090JDT4G,整...
发表于 2019-09-30 08:12 226次阅读
DN05013 / D,设计说明是使用T5荧光灯管夹具构建LED改造

ESD二极管上的最大正向电流

我用一套模拟系统连接一个DSSPICEP512MC806。模拟系统管理电池,并为数字系统提供VRGES。模拟系统测量...
发表于 2019-09-29 14:11 31次阅读
ESD二极管上的最大正向电流

2020年全球智能照明市场有望达到243.41亿...

2018年全球智能照明市场规模约为148.78亿美元,预测到2020年可达243.41亿美元,市场空....
发表于 2019-09-29 10:10 2023次阅读
2020年全球智能照明市场有望达到243.41亿...

PIN二极管电阻与正向电流有什么关系?

PIN二极管通常作为TV调谐器中的RF信号以及固定通信设备中宽带RF的可变衰减器。这类二极管可以作为分立器件安...
发表于 2019-09-27 06:38 32次阅读
PIN二极管电阻与正向电流有什么关系?

磁势自平衡回馈补偿式直流传感的原理是什么?

长期以来,由于监视、计量、控制企业生产用电的大电流直流在线测量装置缺乏可靠的计量保证,仪器的指示值仅作为参考数...
发表于 2019-09-27 06:21 90次阅读
磁势自平衡回馈补偿式直流传感的原理是什么?

请教在电路中的两个三极管是放大作用还是开关作用?

还想请教下这两个开关二极管是怎么工作的,就是输入端给低电平就导通了吗,为什么还要用这两个二极管?实在不明白,求...
发表于 2019-09-26 09:34 785次阅读
请教在电路中的两个三极管是放大作用还是开关作用?

请问串在电源电源回路上用来防反的二极管一般选什么类型?

肖特基可以吗?压降小一点可以,但是漏电会大,一般选什么类型的?...
发表于 2019-09-26 09:10 33次阅读
请问串在电源电源回路上用来防反的二极管一般选什么类型?

CH340会冷启动是怎么回事?

之前找一个USB转串口的芯片,感觉ch340挺好用的,驱动方便,用的人也多,就去买了ch340t。 看了一下电路图,感觉挺...
发表于 2019-09-25 22:41 130次阅读
CH340会冷启动是怎么回事?

用于汽车照明的LED高亮度LED驱动器, 使用二极管桥允许LT3474从12VAC输入驱动LED

使用二极管桥允许LT3474从12VAC输入驱动LED...
发表于 2019-09-24 08:44 144次阅读
用于汽车照明的LED高亮度LED驱动器, 使用二极管桥允许LT3474从12VAC输入驱动LED

有极性电容加二极管连接交流源

电容存在极性,有正负引脚区分。图中两个连接方式,都是合理的吗?图中所示,两种电容加二极管连接交流电源的情况。我...
发表于 2019-09-23 20:46 307次阅读
有极性电容加二极管连接交流源

整流二极管常见的三个问题

快恢复整流二极管烫得很厉害,即便更换功率大点的快恢复整流二极管还是依旧烫得很厉害,这种情况下建议您使....
发表于 2019-09-22 09:53 383次阅读
整流二极管常见的三个问题

齐纳二极管工作原理分析

在正常情况下,反向偏置PN结中只有很小的电流。该泄漏电流保持恒定,直到反向电压超过某个值。在此值之后....
发表于 2019-09-22 09:50 299次阅读
齐纳二极管工作原理分析

检波二极管的结构及特性曲线

引线连接到PN结的P和N区域中的每一个,然后封装以形成半导体二极管。连接到P区域的引线是正电极,连接....
发表于 2019-09-22 09:28 455次阅读
检波二极管的结构及特性曲线

贴片二极管的三种封装

SMD贴片二极管封装通常在SMA,SMB和SMC中找到,所有这些都是相同的,但尺寸不同并且体积逐渐增....
发表于 2019-09-22 09:20 823次阅读
贴片二极管的三种封装

二极管的特性分析

 二极管是什么?有哪些特点可以更好的去认识?相信各位都知道二极管是一种具有两个电极的装置,由P型半导....
发表于 2019-09-22 08:49 264次阅读
二极管的特性分析

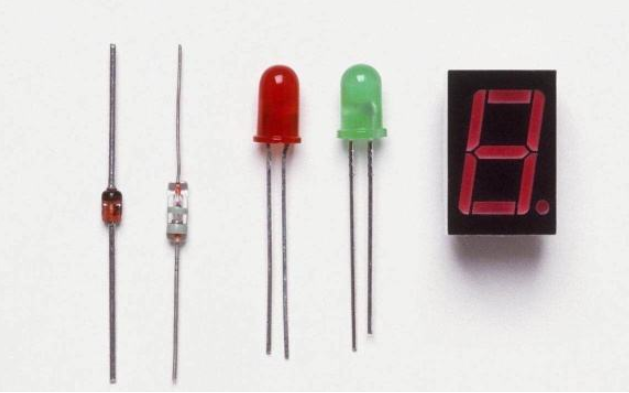

发光二极管工作原理及电路符号

对于不同的半导体制造合成材料,发光二极管会发出红、黄、蓝、绿等不同的可见光色。发光二极管作为半导体二....
发表于 2019-09-22 08:35 303次阅读
发光二极管工作原理及电路符号

压敏电阻VDR选型及注意事项

使用时只需将压敏电阻器并接于被保护的IC或设备电路上,当电压瞬间高于某一数值时,压敏电阻阻值迅速下降....
发表于 2019-09-19 09:33 152次阅读
压敏电阻VDR选型及注意事项

轻触开关四个角怎么接?

四脚轻触开关在使用过程中不能够自锁,但使用者只要按下去一次,四角开关的信号就会发生一次变化。而至于轻....
发表于 2019-09-18 09:06 198次阅读
轻触开关四个角怎么接?

企业怎样在智能照明时代打开渠道

随着技术、产品的成熟和相关概念的普及,智能照明市场也逐渐扩大
发表于 2019-09-17 14:46 421次阅读
企业怎样在智能照明时代打开渠道

DoB IC方案将是LED照明驱动发展的未来之路

DoB (Driver on Board) 或 Driverless, 也就是我们通常所说的 “去”....
发表于 2019-09-16 16:19 257次阅读
DoB IC方案将是LED照明驱动发展的未来之路

智能照明逐渐迈入LED照明产业的舞台中央 如何打...

照明从基于钨丝灯,气体放电灯的传统照明跨入基于半导体器件的LED照明,正好遇见移动互联网跃进到万物互....
发表于 2019-09-16 10:37 414次阅读
智能照明逐渐迈入LED照明产业的舞台中央 如何打...

Power Integrations推出通过AE...

深耕于高压集成电路高能效功率转换领域的知名公司Power Integrations(纳斯达克股票代号....
发表于 2019-09-16 10:23 434次阅读
Power Integrations推出通过AE...

伍尔特电子的在线设计平台实现功能扩展,现支持对不...

伍尔特电子对其免费在线设计平台 REDEXPERT 进行扩展。该仿真软件能够以最精准的方式,计算开关....
发表于 2019-09-16 10:13 369次阅读
伍尔特电子的在线设计平台实现功能扩展,现支持对不...

FR107二极管好坏判断

根据二极管的单向导电性这一特点性能良好的二极管,其正向电阻小,反向电阻大;这两个数值相差越大越好。若....
发表于 2019-09-14 14:54 191次阅读
FR107二极管好坏判断

FR107二极管参数_FR107二极管的代换

本文首先介绍了FR107二极管特性与应用,其次阐述了FR107快恢复二极管技术参数,最后介绍了FR1....
发表于 2019-09-14 14:50 138次阅读
FR107二极管参数_FR107二极管的代换

pin光电二极管电路图

系统转换来自高速硅PIN光电二极管的电流,并驱动20 MSPS模数转换器(ADC)的输入。该器件组合....
发表于 2019-09-14 14:22 128次阅读
pin光电二极管电路图

如何识别电子元器件常用元器件的表示方法和识别方法...

符号表示方法:电阻在电路中用“R”加数字表示,如:R15表示编号为15的电阻。电阻在电路中的主要作用....
发表于 2019-09-14 12:40 477次阅读
如何识别电子元器件常用元器件的表示方法和识别方法...

功率电感器的使用方法以及选择方法解析

电子设备在变得高性能的同时,会通过降低其所使用的LSI电源电压来实现低耗电量以及高速化。电源电压下降....
发表于 2019-09-14 10:58 113次阅读
功率电感器的使用方法以及选择方法解析

PIN二极管参数_PIN二极管结构原理

本文首先介绍了PIN二极管参数,其次介绍了PIN二极管结构,最后阐述了PIN二极管原理。
发表于 2019-09-14 10:57 129次阅读
PIN二极管参数_PIN二极管结构原理

开关二极管怎么测量好坏

本文首先介绍了开关二极管原理,其次介绍了开关二极管特性,最后阐述了开关二极管怎么测量好坏。
发表于 2019-09-14 10:16 257次阅读
开关二极管怎么测量好坏

大信号直线性检波的实现方法和工作原理分析

当检波器的输入调幅信号幅度较大(大于0.5V)时的检波称为大信号检波。其特点是二极管运用在伏安特性曲....
发表于 2019-09-14 09:09 96次阅读
大信号直线性检波的实现方法和工作原理分析

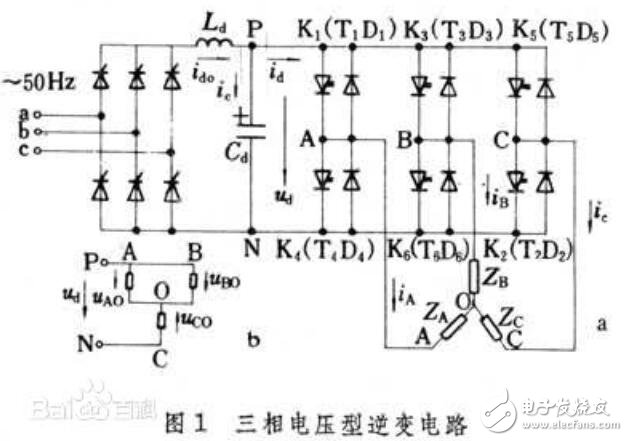

电压型逆变电路反馈二极管作用
