led显示屏的扫描方式原理_led显示屏的p代表什么

2020年03月26日 14:52 次阅读

  led显示屏的扫描方式原理

  随着LED显示屏行业快速的发展,LED技术也在不断的发展,LED显示屏的亮度也随之不断的提高,而尺寸越来越小,这表明更多的LED显示屏进入室内将成为大趋势。然而,由于LED亮度及密度的提高给LED显示屏的控制及驱动带来了新的更高的要求。现在一般的室内LED显示屏,通用的控制方法均采用行列分控模式,即通常所说的扫描模式,目前来说LED电子显示屏的驱动模式有静态扫描和动态扫描,静态扫面又分为静态实像素和静态虚拟,动态扫描也分为动态实像和动态虚拟。

  在LED显示屏内,同时点亮的行数与整个区域行数的比例,称扫描方式。而扫描还分1/2扫,1/4扫,1/8扫,1/16扫等几种驱动方式。也可是说显示屏的驱动方式不一样,那么对接收卡的设置也是不一样的。如果接收卡本来是用在1/4扫描评上的,现在用在静态屏上,那么显示屏的显示将会隔4行亮一行。一般接收卡可以设置的,连接好发送卡,显示屏,电脑等主要器件,可以在电脑进入相关软件进行设置,那么这里先来介绍一下LED显示屏的扫描模式及原理。

  1、LED显示屏扫描方式

  (1)动态扫描:动态扫描是从驱动IC的输出到像素点之间实行“点对列”的控制,动态扫描需要控制电路,成本比静态扫描要低,但是显示效果较差,亮度损失较大。

  (2)静态扫描:静态扫描是从驱动IC的输出到像素点之间实行“点对点”的控制,静态扫描不需要控制电路,成本比动态扫描要高,但是显示效果不错,稳定性好,亮度损失较小等优点。

  2、LED显示屏1/4扫描模式工作原理

  LED显示屏1/4扫描模式工作原理是在1帧图像内每行电源V1-V4按控制要求各开启1/4的时间。这样做的优点是可以更有效的利用LED显示特性以及降低硬件成本。其缺点是在1帧图像内,每行LED只能显示1/4的时间。

  3、按照LED显示屏类型扫描方式分类

  (1)室内全彩LED显示屏的扫描方式:P4、P5为恒流1/16,P6、P7.62为恒流1/8。

  (2)户外全彩LED显示屏的扫描方式:P10、P12为恒流1/2、1/4,P16、P20、P25为静态。

  (3)单双色LED显示屏的扫描方式主要是恒流1/4扫、恒流1/8扫、恒流1/16扫。

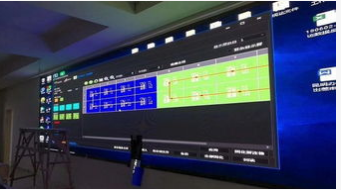

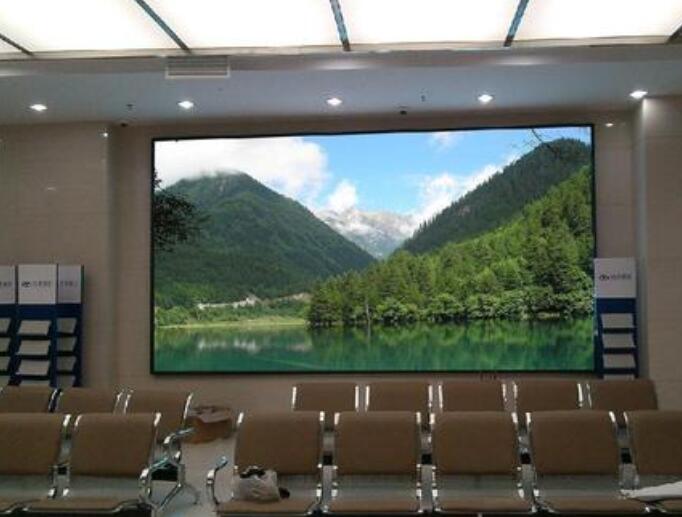

led显示屏的扫描方式原理_led显示屏的p代表什么

  led显示屏的p代表什么

  LED显示屏中P指的就是LED显示屏的两个相邻像素的中心间距,简称点间距。

  1.比如说是一块P10LED显示屏,两个相邻灯珠与灯珠的中心距离就是10mm

  2.P10在10米以外就看不到屏上颗粒状了,也就是看不到灯灯珠,同样P6就是6米外画面不失真。

  3.正常情况下,灯珠越密,LED显示屏就越清晰,分辨率越高,价格也就越高。

  精彩阅读推荐:

  led显示屏的应用场所_led显示屏发展现状及趋势

  led显示屏用电量多少_led显示屏用手机怎么连接

  led显示屏用u盘怎么改字_led用u盘导入字幕步骤

  led显示屏由哪些部件组成_led显示屏使用方法

  led显示屏使用年限多久_LED显示屏六大日常维护

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

LED点阵编程实践1

课程目标本课程是《朱有鹏老师单片机完全学习系列课程》第1季第8个课程,讲解了16*16LED点阵的驱动方式和文字显示。本
发烧友学院发表于 2017-06-15 00:00 0次阅读
LED点阵编程实践1

紫外线对三大类材料的降解原理及如何预防或减轻紫外...

今年LED行业最热门的词估计是UV紫外线杀菌了,前几天晶科电子陈海英博士做客《极智课堂》讲述了紫外线....
发表于 2020-03-27 15:07 14次阅读
紫外线对三大类材料的降解原理及如何预防或减轻紫外...

基于一种适用于户外工作环境的彩色LED显示屏系统...

本文基于CSMC 0.5 μm 5 V CMOS工艺,采用高精度基准电压抗失调和驱动电流输出匹配等技....
发表于 2020-03-27 14:31 0次阅读
基于一种适用于户外工作环境的彩色LED显示屏系统...

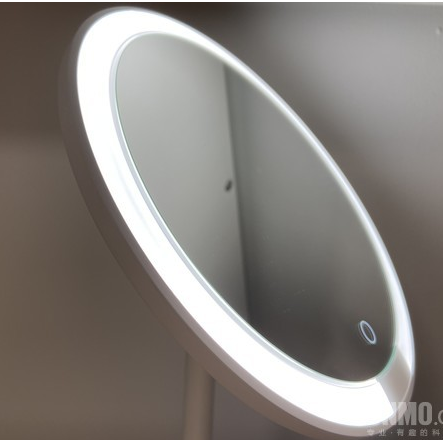

米家LED化妆镜究竟怎么样

说到与“Ta”的初次相见,依稀记得是在2019年年底。那时,“Ta”作为文章主角走进我的生活,随后便....
发表于 2020-03-27 14:01 5次阅读
米家LED化妆镜究竟怎么样

PIC32MZ2048EFH100上的ADC中断未触发

您好,我正在根据微芯片数据表DS60001344D,第110至112页的样本代码,对ADC的数据就绪事件进行中断测试。我做了...
发表于 2020-03-27 10:23 10次阅读
PIC32MZ2048EFH100上的ADC中断未触发

PIC16F886上的6通道A/D转换产生乱码

HII已经为旧的复古电脑做了一个适配器。适配器采用数字信号,并用电阻和晶体管将它们转换为模拟信号。该适配器在计...
发表于 2020-03-27 10:00 7次阅读
PIC16F886上的6通道A/D转换产生乱码

led显示屏使用年限多久_LED显示屏六大日常维...

本文首先介绍了led显示屏的使用年限,其次阐述了影响led显示屏寿命的因素,最后介绍了LED显示屏六....
发表于 2020-03-27 09:31 23次阅读
led显示屏使用年限多久_LED显示屏六大日常维...

led显示屏由哪些部件组成_led显示屏使用方法

本文主要阐述了led显示屏的部件组成及led显示屏的使用方法。LED显示屏(LED display)....
发表于 2020-03-27 09:21 17次阅读
led显示屏由哪些部件组成_led显示屏使用方法

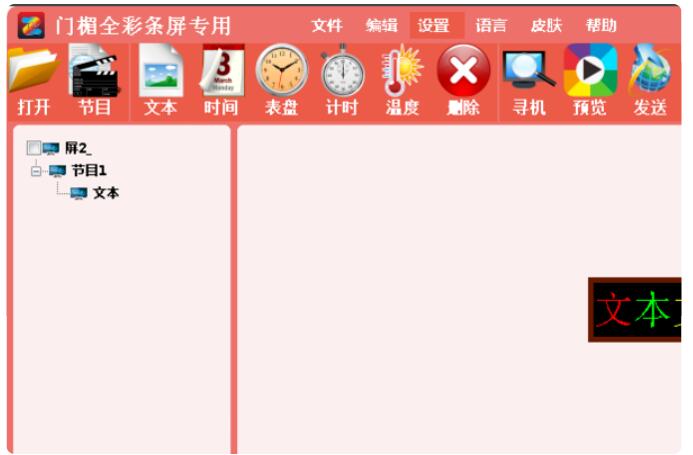

led显示屏用u盘怎么改字_led用u盘导入字幕...

本文详细阐述了led显示屏用u盘改字的教程,另外还阐述了led用u盘导入字幕的详细步骤。
发表于 2020-03-27 09:11 24次阅读
led显示屏用u盘怎么改字_led用u盘导入字幕...

led显示屏用电量多少_led显示屏用手机怎么连...

本文首先介绍了led显示屏用电量的计算方法,其次介绍了led显示屏用手机的链接方法,最后阐述了LED....
发表于 2020-03-27 09:03 20次阅读
led显示屏用电量多少_led显示屏用手机怎么连...

山东天岳高纯碳化硅粉的人工合成方法专利

天岳的该发明采用两次合成法,克服了单次反应不完全、不均匀的缺点,不仅可以使得初次合成时剩余碳和硅的单....
发表于 2020-03-26 16:33 169次阅读
山东天岳高纯碳化硅粉的人工合成方法专利

LED灯杆屏具备那些应用特点

LED灯杆屏渐渐被人们所了解,市场上的需求越来越大。更多地使用LED灯杆屏来发布信息。主要LED灯杆....
发表于 2020-03-26 16:17 119次阅读
LED灯杆屏具备那些应用特点

如何根据不同的应用选择合适的LED显示屏

led显示胼按工作方式来分主要有两大类,一类称为全功能型显示屏,另一类称为智能型显示屏。两者均采用国....
发表于 2020-03-26 15:44 60次阅读
如何根据不同的应用选择合适的LED显示屏

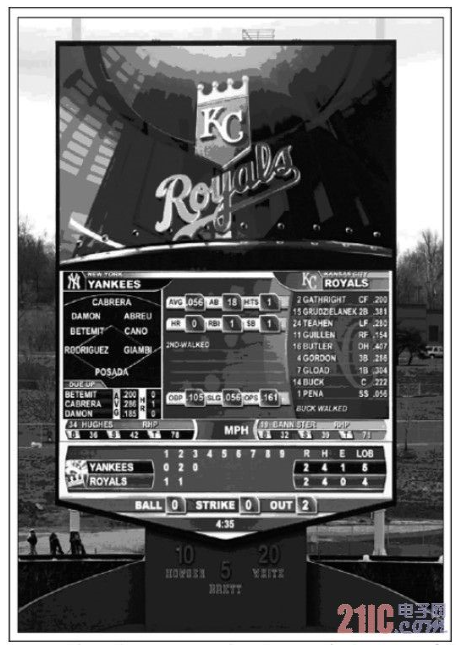

户外LED显示屏的对比度问题探讨

大多数显示行业的人士都认同,最终用户中很少有人能真正了解图像的亮度、色域广度及保真度对显示器的对比度....
发表于 2020-03-26 15:40 60次阅读
户外LED显示屏的对比度问题探讨

led显示屏的应用场所_led显示屏发展现状及趋...

本文首先介绍了led显示屏的应用场所,其次介绍了led显示屏发展现状,最后分析了led显示屏发展趋势....
发表于 2020-03-26 14:42 81次阅读
led显示屏的应用场所_led显示屏发展现状及趋...

CAN分析器不接收PIC32发送的测试消息

嗨,我很抱歉问这样一个小问题,我是一个全新的新手在设置微芯片组件,因为我被指派做一个硬件设置为我的一个讲师的研...
发表于 2020-03-26 10:45 25次阅读
CAN分析器不接收PIC32发送的测试消息

ImageWidget奇怪的行为

背景:-MplabX 4.20-Harmony 2.06-XC32 2.10-PIC32MZ2048DAH176自定义板Hiall,我使用ImageWidget有一...
发表于 2020-03-26 10:44 17次阅读
ImageWidget奇怪的行为

LED3528软灯条有什么分类?

LED3528灯条采用了LED灯珠,发光亮度高,功率低、使用寿命长。安装方便。生产定制性很强,而且运输方便。安装位...
发表于 2020-03-26 09:03 72次阅读
LED3528软灯条有什么分类?

LED手电筒驱动电路的原理是什么?

LED手电筒驱动电路原理
发表于 2020-03-26 09:02 54次阅读
LED手电筒驱动电路的原理是什么?

LED尾灯与传统灯有什么区别?

LED尾灯是一种采用长时间LED光源的创新刹车灯与尾灯。它们可以在汽车刹车、调头或转向时向其他车辆和行人发出信...
发表于 2020-03-26 09:02 30次阅读
LED尾灯与传统灯有什么区别?

6A降压型LED驱动器怎么设计?

本参考设计针对便携式投影仪的6A降压型LED驱动器于PWM HB LED驱动器MAX16821,该电路可驱动一个LED...
发表于 2020-03-26 07:46 48次阅读
6A降压型LED驱动器怎么设计?

LED灯具怎么实现过温保护?

LED照明灯具与传统的照明灯具最大的区别,LED照明灯具是一个完全的电子产品,而传统的照明灯具仅是一个电器品。...
发表于 2020-03-26 06:34 55次阅读
LED灯具怎么实现过温保护?

UCOSIII消息队列传递数组怎么实现?

请教一个问题:在UCOSIII中,一个按键任务保存按键值到数组KEY_FLAG[4]中,另外一个LED任务读取当前...
发表于 2020-03-26 00:01 21次阅读
UCOSIII消息队列传递数组怎么实现?

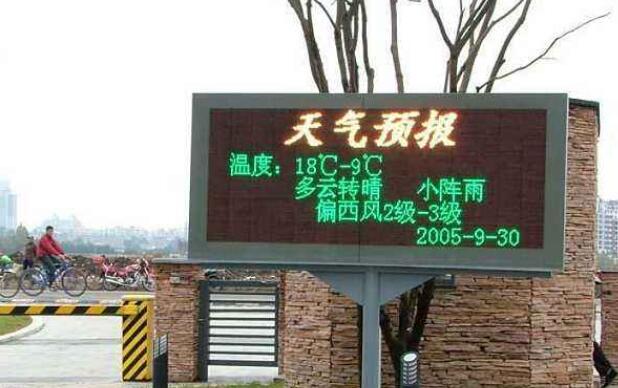

景区是怎样把监测数值在LED大屏上集中显示出来的

越来越多的景区都会在入口比较明显的位置安装一个大型的LED显示屏,上面实时显示景区内温度、湿度、风力....
发表于 2020-03-25 17:19 34次阅读
景区是怎样把监测数值在LED大屏上集中显示出来的

士兰微改进LED恒流驱动电源控制器的专利解析

士兰微是国内领先的LED驱动类芯片设计企业之一,其LED照明驱动芯片市场占有率位于前列。在一次LED....
发表于 2020-03-25 16:49 402次阅读
士兰微改进LED恒流驱动电源控制器的专利解析

日亚对IPF提起诉讼 侵权其LED封装结构专利

据台媒科技新报报道,日本LED厂日亚化学于今(24)日发表声明称,日本汽车售后市场零件经销商IPF株....
发表于 2020-03-25 16:46 190次阅读
日亚对IPF提起诉讼 侵权其LED封装结构专利

湘能华磊光电的LED外延层生长方法专利揭秘

该项专利通过Mg掺杂浓度高-低-高阶梯分布结构组成电容式结构,对高压静电的冲击起到了分散、缓冲的作用....
发表于 2020-03-25 16:38 275次阅读
湘能华磊光电的LED外延层生长方法专利揭秘

LED显示屏的亮度一致性和失效性等问题探讨

LED是led显示屏的最重要的基本元素,本文主要就led显示屏的亮度、一致性和失效性等问题简要阐述了....
发表于 2020-03-25 15:40 32次阅读
LED显示屏的亮度一致性和失效性等问题探讨

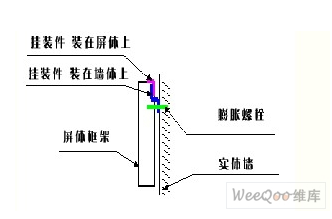

如何在室内安装LED显示屏

适用于10平方米以下的显示屏。墙体要求是实墙体或悬挂处有混凝土梁。空心砖或简易隔档均不适此安装方法。
发表于 2020-03-25 15:26 44次阅读
如何在室内安装LED显示屏

浙江移动发布5G智能头盔,将新兴技术应用于基础行...

在此之前,虽然5G套餐价格相对亲民,但是5G终端价格高企,加之5G网络首先覆盖主要城市的重点区域,在....
发表于 2020-03-25 14:58 398次阅读
浙江移动发布5G智能头盔,将新兴技术应用于基础行...

英伟达拟使用视线感应LED系统打造下一代VR头戴...

据美国科技网站VentureBeat报道,世界上所有顶级虚拟现实(VR)耳机制造商都同意,视线追踪(....
发表于 2020-03-25 10:46 42次阅读
英伟达拟使用视线感应LED系统打造下一代VR头戴...

UVC LED关注度及市场热度逐步提升 研晶光电...

随着新型冠状病毒疫情在全球蔓延,群众对于健康管理的意识大幅提升,各种防疫相关的消费品如口罩、酒精、漂....
发表于 2020-03-25 10:37 103次阅读
UVC LED关注度及市场热度逐步提升 研晶光电...

日亚对IPF提起专利侵权诉讼 侵权产品为LED头...

2020年3月17日,日亚化学工业株式会社(下称“日亚”)在日本东京地方法院针对汽车售后市场的零件经....
发表于 2020-03-25 10:34 53次阅读
日亚对IPF提起专利侵权诉讼 侵权产品为LED头...

基于一款非隔离型高效率精准恒流的OZ8022驱动...

OZ8022是凹凸科技的一款非隔离型高效率精准恒流的驱动芯片,采用buck架构。其最令人心动的地方,....
发表于 2020-03-24 16:12 70次阅读
基于一款非隔离型高效率精准恒流的OZ8022驱动...

如何解决LED显示屏突然出现乱码的情况

导线的电阻对信号的影响很小,可以忽略不计。电缆的分布电容C主要是由双绞线的两条平行导线产生。信号的损....
发表于 2020-03-24 15:52 67次阅读
如何解决LED显示屏突然出现乱码的情况

如何对LED全彩显示屏进行散热处理

led全彩显示屏灯壳散热依据功率大小及使用场所,会有不同的考量。 1、空气流体力学,利用灯壳外....
发表于 2020-03-24 15:42 45次阅读
如何对LED全彩显示屏进行散热处理

士兰微的LED恒流驱动电源控制器发明专利

士兰微的该项专利的电路,采用原边控制方法来控制LED恒流驱动,实现了可控硅调光、高低压输入情况下输出....
发表于 2020-03-24 15:32 280次阅读
士兰微的LED恒流驱动电源控制器发明专利

LED导热塑料实现照明设施高亮度、低耗能

随着科技水平的进步,LED导热塑料将会有很好的应用前景与发展空间,人类在照明领域的发展日新月异,导热....
发表于 2020-03-24 15:31 79次阅读
LED导热塑料实现照明设施高亮度、低耗能

Crystal IS完成Klaran产品线技术及...

日前,旭化成(Asahi Kasei)旗下子公司Crystal IS对其Klaran产品线完成了技术....
发表于 2020-03-24 11:04 44次阅读
Crystal IS完成Klaran产品线技术及...

欧司朗发布新款Oslon Boost HM LE...

近日,全球半导体领域的创新推动者 ——欧司朗发布了新款Oslon Boost HM LED,使超薄的....
发表于 2020-03-23 16:39 62次阅读
欧司朗发布新款Oslon Boost HM LE...

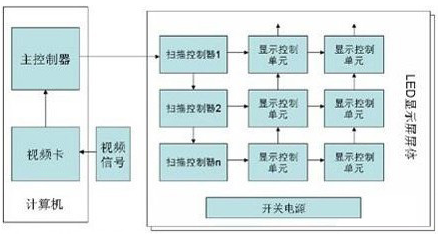

LED显示屏系统的基本结构解析

目前,LED显示屏专用驱动芯片生产厂家主要有TOSHIBA(东芝)、TI(美国德州仪器公司)、SON....
发表于 2020-03-23 16:11 52次阅读
LED显示屏系统的基本结构解析

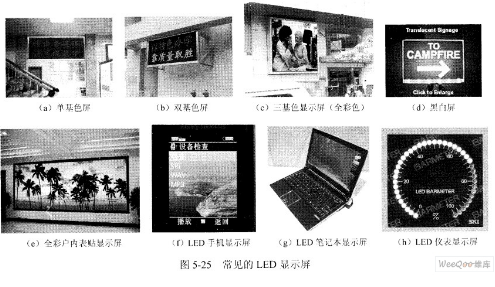

LED显示屏在生活中的具体应用有哪些

LED显示屏产品系列很多,根据使用环境分为室内显示屏和室外显示屏两类;根据发光像素的大小分为φ3mm....
发表于 2020-03-23 16:07 69次阅读
LED显示屏在生活中的具体应用有哪些

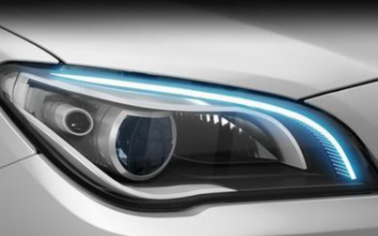

对LED汽车灯具的分析,及LED技术在汽车中的应...

现如今,我国汽车行业迅猛发展,人们对于汽车行驶安全越发重视。在汽车的行驶过程中离不开灯具的设计和应用....
发表于 2020-03-22 23:46 350次阅读
对LED汽车灯具的分析,及LED技术在汽车中的应...

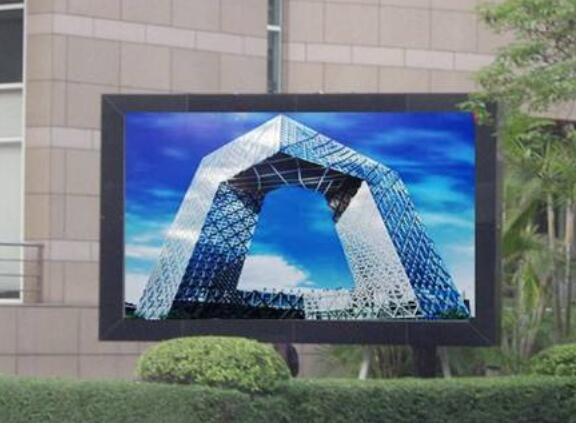

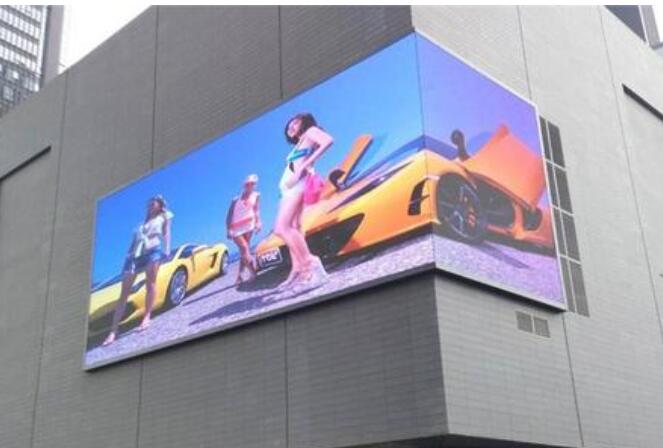

LED显示屏在广告上如此受欢迎

除了大屏优势,户外全彩LED显示屏,分辨率可以达到高清画质,色彩丰富绚丽,细腻程度也越来越高。
发表于 2020-03-22 23:30 106次阅读
LED显示屏在广告上如此受欢迎

LED驱动电源有什么类型以及性能怎样

恒流输出的电流是恒定的,而输出的直流电压却随着负载阻值的大小不同在一定范围内变化,负载阻值小,输出电....
发表于 2020-03-22 23:18 108次阅读
LED驱动电源有什么类型以及性能怎样

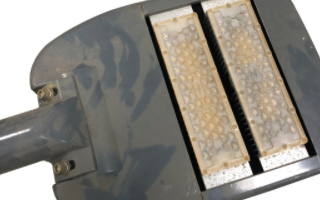

璃透镜与COB光源相结合在LED道路照明领域中的...
