频谱仪的滤波器简单测试案例及具体测试方法详细概述

2020年10月16日 03:35 次阅读

滤波器是通用的无源,线性,两端口器件。通常采用扫频传输/反射测试技术来完整的表征他的特性。虽然滤波器是一种简单的电气元件,但是它的特性在元件测试系统中的地位是很重要的。此案例是测试一个带通滤波器,要求它对于指定带宽内的信号具有最小的损耗和失真,而对通带之外的信号具有最大的抑制。为了精确地测试这些特性,要求测量系统的频率和功率电平在很宽的范围内都要非常精确。

DSA1030A配备TG功能,可以完成类似网络分析的一些简易测试功能。

例如用DSA1030A可以对测试滤波器做简单的定性分析,测试方法和实测效果如下图所示。

应用实例

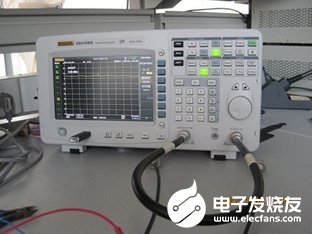

图1、测试连接方法

为了确保通带测量具有高的幅度精度,要求有好的原始和经修正的系统特性。所以要做归一化的操作。首先如图2所以,用线缆将TG输出的GENOUTPUT与频谱的RFINPUT连接,

图2、连接GENOUTPUT与RFINPUT

连接后,做归一化的操作。

图3、归一化前后比较

根据测试的具体滤波器,设置频谱仪的参数。

此测试中,将中心频率CenterFreq设定为2GHz,带宽Span设定为100MHz。幅度设定为20dBc-30dBc都可.具体测试结果如下图所示。根据测试结果和我们归一化是的测试图做比较,就能很好的看到滤波器的形状特性以及插入损耗,

图4、最总测试效果

其中,对于根据波形分析对滤波器特性的要求,我们可以应用NdB带宽功能测试,还可以利用四个Mark和DeltaMark测试此窄带滤波器偏离10KHz,衰减3dB以上等各个点的特性。
