吸波材料在RFID标签中有什么用

2019年12月09日 14:18 次阅读

我国RFID行业经过十余年的发展,如今技术已经较为成熟,特别是近两年,在国家积极鼓励和大力推进行业的健康发展的背景下,随着各个因素对物联网的持续推进,其一直保持着稳步上升的发展态势。

RFID的频率标准制定上,行业也达成了共识。目前国际上比较通用的频率是13.56MHz,13.56MHz的高频RFID技术由于性能稳定、价格合理,其读取距离范围和实际应用的距离范围相匹配,因而在公交卡、手机支付方面得到广泛的应用,尤其是在韩国、日本等地。

RFID电子标签常伴随在金属环境下使用,当RFID电子标签靠近金属时,由于金属对电磁波具有强烈的反射性,所以会伴随着信号减弱,读卡距离也会变得更近,严重干扰则会出现读卡失败的现象。目前通用的解决措施是在电子标签背面粘帖上一层具有磁性的吸波材料。

吸波材料在电子设备降噪、吸波和EMC等各方面具有较多的使用,而专家们对其解释工作原理方面也做了许多的模型,形成了很多的理论知识,但缺点是这些理论比较复杂,一些非本领域内的读者很难理解。

吸波材料在RFID标签中有什么用

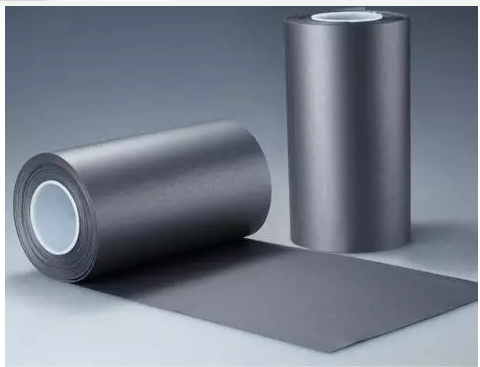

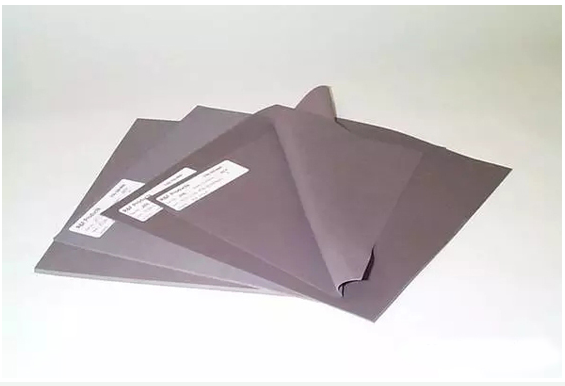

吸波材料参考图

结合现在许多工程师在使用方面遇到的诸多问题,本文将以13.56MHz无源RFID系统用到吸波材料为例,用简单、浅显和通俗的语言来阐述,希望能带给读者一些帮助。

1RFID系统的构成

RFID系统是由一张放置在被识别的对象上的电子标签或非接触智能卡(比如带刷卡功能的智能手机)和对电子标签发出指令和收集由电子标签反馈信息的装置,该装置亦称为RFID读卡器或读写器两部分构成。如图1所示,为了让其他设备能够显示或运用这些数据,一般还可以在读写器上外置具有RS232协议的接口,这样就可以与外部设备进行信息传递了。

吸波材料在RFID标签中有什么用

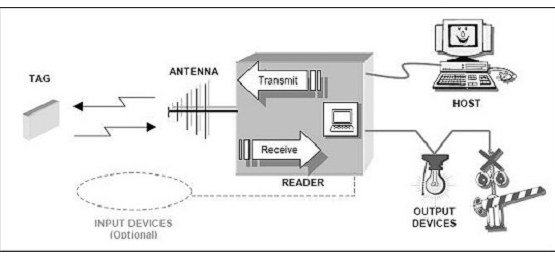

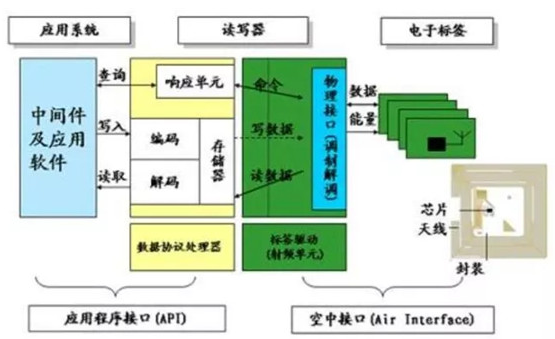

图1 RFID系统组成简图

由于是无源电子标签,所以电子标签中芯片和存储器工作所需要的能量则需要由读写器提供,读写器与电子标签之间的通信是通过电磁耦合原理来实现的,电子标签的能量由读写器线圈天线通过电磁耦合而产生的。

高频的电磁场由读写器的天线线圈产生,然后磁场穿过线圈横截面和线圈周围的空间。根据标签的使用频率13.56MHz,其波长为22.1m,远远大于读写器天线和电子标签的距离,因此可以读写器到天线的距离间电磁场当成简单的交变磁场来处理。

图2为读写器为电子标签提供能量模式图。

吸波材料在RFID标签中有什么用

图2 读写器与电子标签之间能量的传递

通过调整电子标签的天线线圈和电容器构成谐振回路,调谐到读写器指定的发射频率13.56MHz,这样按照该回路的谐振,标签中的线圈电感上所产生的电压达到最大值。而读写器的天线线圈与电子标签二者之间的功率传输效率则与标签中线圈的匝数、线圈所包围的面积,二者放置的相对角度以及彼此之间的距离成正比,这也是RFID标签读卡距离有一定限值的原因所在。

针对13.56MHz下使用的RFID电子标签,它的最大读写距离通常在10厘米左右,芯片的电流消耗大致在1毫安。因为随着频率的增加,所需的电子标签线圈的电感表现为线圈匝数的减少,通常在该频率下,典型匝数为3~10匝。

RFID标签读卡距离不仅与自身有关,同时与其所处环境有很大的关系。在使用电感耦合的射频识别系统时,经常提出这样的要求:将读写器或电子标签的天线直接安装在金属表面上。然而,将磁性天线直接安装在金属表面上是不可能的。

因为天线磁通量穿过金属表面会产生感应涡流,根据楞次定律可知,涡流会对天线的场实施反作用,并使金属表面上的磁场迅速地衰减,以至于读写器与电子标签之间的数据读取距离将会受到严重的影响,甚至可能出现误读或读取失败。不管在金属表面上安装的线圈本身产生的磁场,还是从外部接近金属板的场(电子标签在金属表面),其结果都是一样的。

吸波材料在RFID标签中有什么用

2吸波材料在RFID中的吸波原理

吸波材料是具有高磁导率的一种磁性功能材料,通常是将一些吸收剂均匀地填充在高分子材料上,通过特殊工艺制作而成。与传统意义上的吸波材料相比,该类针对13.56MHz高性能吸波材料在性能表征和使用原理都有所不同。

传统的吸波材料,主要应用对象是在军事对抗上,进行掩盖、迷惑对方雷达侦察的一些飞机、战舰以及装甲坦克上,具有使用频率极高的微波段,而运用分析也是远场模型。

本文提到的吸波材料,主要针对民用电子设备内用于为磁场提供路径的导磁体,具有在使用频率下磁导率高、磁损耗低,而在高于使用频率时,损耗则会增大等特点,具有低通滤波器的性质。但由于其具备柔性、安装方便等优势,现已受到越来越多的研发工程师的青睐。

下面来具体对比一下吸波材料在电子标签产品中的特殊应用,同时解决上述提高电子标签遇到金属板时不能正常通信的难题。

如图3所示,图3(a)表示一个非金属且非磁性物体对电磁场的传播基本没有受到影响,还是按照原来的方向,相当于电磁波在自由空间传播,所以电磁场的能量和方向未受到干扰。而图3(b)是在图3(a)基础上贴合了一块具有良好导电性能的金属板,在图中可以清晰的看出磁力线方向发生了很大的变化。主要表现在金属板前后的磁场均出现变化,这就是所谓屏蔽现象。

金属板后面没有磁场,而面对入射电磁场的方向也会因为金属板所产生涡电流引产生一与入射电磁场方向相反的电磁场,从而削弱磁场,甚至完全抵消原磁场。该问题则可从图3(c)所示的方案解决,即在面对入射电磁场方向金属板表面贴上吸波材料(片)后,则可有效地为磁场传输提供有效的路径,因此由于吸波材料的存在,有效地避免了金属板的涡流效应。

吸波材料在RFID标签中有什么用

图3.金属板对电磁场传播的影响

同理,在RFID电子标签靠近金属板材时,见图4(a)所示,同样会发生以上类似的效应,同时线圈的谐振频率fr也会发生改变,fr将向低频方向移动,此时,电子标签的通信能力大大下降,读卡距离受到严重干扰。

通过在线圈和金属表面之间插入高磁导的磁性材料,见图4(b)所示,将能够在很大程度上避免涡流的产生,从而电子标签也就可以放心地在金属表面上使用了。在将天线安装在磁性片材上时应该注意:回形线圈天线的电感由于磁性材料的高磁导率而会变得明显增大,以至于需要重新调整谐振频率或连同匹配网络(在读写器内部都需要重新确定)。

吸波材料在RFID标签中有什么用

图4.金属板和吸波材料对线圈天线频率的影响

3结语

随着国际对电磁干扰控制标准越来越严格,我国也与国际接轨,加快了对电磁噪声的治理,特别是电子产品。因此如何实现电子产品满足这些要求将是一门重要的课程。吸波材料经过这些年的发展,取得了很大的进步,但随着对电子要求越来越高,吸波材料在使用频率则会越来越高的前提下,也将会往厚度薄、性能高、重量轻等方面发展,而这也是材料进步的动力之所在。

责任编辑:ct

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

EasyEDA实例PCB设计教程-频率计

这个课程,是从需求、外壳选型、芯片选型、原理图设计、PCB设计、制板、焊接、程序设计、调试、优化,一直到最终的产品,一条
发烧友学院发表于 2016-11-25 00:00 15145次阅读
EasyEDA实例PCB设计教程-频率计

RFID系统有哪一些编码的类型

NRZ码与米勒码编码的带宽最低,他们的带宽只有数据位速率带宽的一半。
发表于 2019-12-09 14:24 0次阅读
RFID系统有哪一些编码的类型

汽车的电子标识在交通领域有何作为

汽车电子标识使用超高频无线射频识别技术,可在车辆200km/h以上高速行驶条件下远程动态采集车辆信息....
发表于 2019-12-09 14:13 2次阅读
汽车的电子标识在交通领域有何作为

无源RFID标签系统怎样进行测试

RFID技术有几个不同寻常的工程测试挑战,例如瞬时信号、带宽效率低的调制技术和反向散射数据。
发表于 2019-12-09 14:07 2次阅读
无源RFID标签系统怎样进行测试

电力监测系统中有没有运用到RFID技术

RFID是RadioFerquencyldentification的缩写,即射频识别,射频识别是一种....
发表于 2019-12-09 14:03 2次阅读
电力监测系统中有没有运用到RFID技术

RFID技术如何保证是正品

数据库记录产品的整个流通历史信息。因为,跟踪和追踪数据库集中记录了大批的产品的信息,许多人都会对这些....
发表于 2019-12-09 13:59 5次阅读
RFID技术如何保证是正品

RFID标签天线可以适用在哪一些场景

RFID是无线射频识别技术,也叫做电子标签。RFID标签天线是一种通信的感应天线,能够利用射频识别技....
发表于 2019-12-09 13:53 4次阅读
RFID标签天线可以适用在哪一些场景

RFID电子标签存在什么安全问题

信息泄露是RFID标签发送的信息被暴露,该信息包括标签用户或者识别对象的相关信息,这些信息一般包含一....
发表于 2019-12-09 13:47 5次阅读
RFID电子标签存在什么安全问题

RFID系统构架是什么样子的

天线是一种以电磁波形式把前端射频信号功率接收或辐射出去的设备,是电路与空间的界面器件,用来实现导行波....
发表于 2019-12-09 13:43 2次阅读
RFID系统构架是什么样子的

RFID在整车物流管理中是如何应用的

根据RFID标签的具体应用场景,可以将RFID系统的应用分为两种应用模式。对于应用模式的选择,应当根....
发表于 2019-12-09 13:35 6次阅读
RFID在整车物流管理中是如何应用的

RFID标签的工艺有什么改善

经历了漫长的探索阶段,目前,RFID已经在公共安全、生产制造、物流管理等领域起到了举足轻重的作用。
发表于 2019-12-09 11:51 12次阅读
RFID标签的工艺有什么改善

RFID技术在汽车总装线中是怎样应用的

在传统的汽车总装线中每一条总装线往往只装配同一型号的汽车,因此装配工人装配效率较高并且也不容易出错,....
发表于 2019-12-09 11:47 30次阅读
RFID技术在汽车总装线中是怎样应用的

RFID技术你了解的够透彻吗

整个发射电路所有器件的地必须连接到同一根地线上并且返回芯片的TVSS脚,且天线电路器件附近不可大面积....
发表于 2019-12-09 11:40 16次阅读
RFID技术你了解的够透彻吗

基于商用CMOS工艺的RFID标签应该如何去设计

无源标签的调制不同于一般的射频通信方案,这是因为阅读器的信号还为标签供电。
发表于 2019-12-09 11:37 10次阅读
基于商用CMOS工艺的RFID标签应该如何去设计

RFID技术的无源传感器有什么作用

物联网应用中普遍的极端功率限制正推动创新型解决方案以及新型设备的出现。
发表于 2019-12-09 11:30 18次阅读
RFID技术的无源传感器有什么作用

康佳投10.82亿元建设存储芯片封装测试厂 拟转...

近日,深康佳A发布公告称,公司投入10.82亿元建设存储芯片封装测试厂,开展存储芯片的封装测试及销售....
发表于 2019-12-09 11:23 165次阅读
康佳投10.82亿元建设存储芯片封装测试厂 拟转...

HF-RFID怎样借助其他的来实现

RFID天线调谐肯定是另一个手动过程,很快就会成为历史。
发表于 2019-12-09 11:19 21次阅读
HF-RFID怎样借助其他的来实现

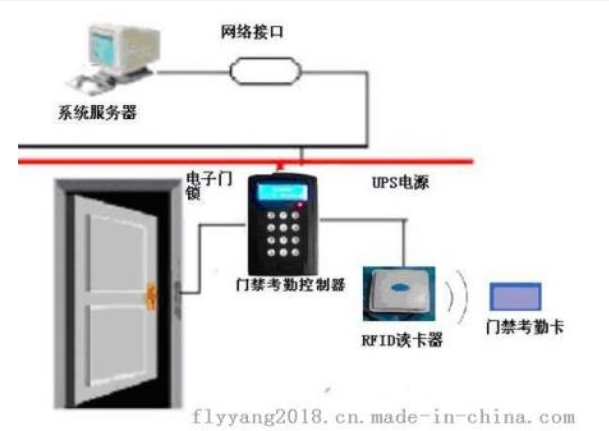

基于RFID的门禁是怎样的

自动化、信息化、智能化已经成为时代发展的需求,进入21世纪以来,无限技术、计算机技术继续不断深入发展....
发表于 2019-12-09 11:15 9次阅读
基于RFID的门禁是怎样的

RFID在交通管理集成平台上有什么可以做的

RFID用于作为汽车电子标识(又称电子车牌),是一种将普通车牌与超高频RFID无线射频识别技术相融合....
发表于 2019-12-09 11:10 14次阅读
RFID在交通管理集成平台上有什么可以做的

XILINX商用、工业、军用及宇航级的区分

[table] [tr][td]我公司做XILINX电子商务销售十余年,只是从事销售,个人浅薄知识分享: 大家都清楚C代表的是...
发表于 2019-12-09 11:07 75次阅读
XILINX商用、工业、军用及宇航级的区分

RFID易碎标签防伪的原理是什么

RFID易碎标签采用特制易碎纸和防转移胶水,标签天线去除PET层,实现RFID易碎标签粘贴后无法正常....
发表于 2019-12-09 11:05 5次阅读
RFID易碎标签防伪的原理是什么

RFID防伪技术可以应用在哪一些领域

长期以来,假冒伪劣商品不仅严重影响着国家的经济发展,还危及着企业和消费者的切身利益。
发表于 2019-12-09 11:02 12次阅读
RFID防伪技术可以应用在哪一些领域

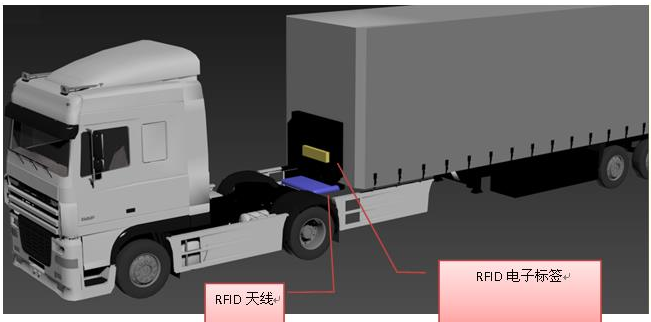

货车车架怎样借助RFID来管理
