新型单对以太网PHY扩展了工厂和楼宇自动化应用的范围

2020年10月23日 09:40 次阅读

利用TI新型10BASE-T1LPHY,设计人员可传输业界领先的高达1.7km的10Mbps信号

2020年10月22日,北京讯——德州仪器TI)近日宣布推出一种通过单对双绞线传输长达1.7km的10Mbps以太网信号的新型以太网物理层(PHY)。DP83TD510E的电缆距离经过扩展,比电气与电子工程师协会(IEEE)802.3cg10BASE-T1L单对以太网规格的200米要求还长1.5km。额外电缆长度可帮助设计人员扩展工业通信范围,不会增加系统重量或布线成本。

在技术文章“10BASE-T1L单对以太网如何通过更少的电缆拉近网络边缘”中了解有关10BASE-T1L规范的更多信息。

满足长距离通信的更高带宽需求

随着工厂和楼宇自动化系统的复杂性不断增长,在网络边缘与节点之间传输更多数据的需求也在增加。直接访问边缘节点应用的能力可改善控制和状态监控,同时还可简化联网系统之间的数据共享。

当前,用于将连通性连接到边缘节点的解决方案通常使用由网络网关通过协议转换支持的多个现场总线协议的分散系统。通过协议转换统一网络增加了复杂性和成本,同时还限制了远程监视边缘节点应用的能力。

DP83TD510E帮助设计人员实现从控制器到边缘节点的单个通信网络,其能够通过单对双绞线传输全双工数据。通过消除用于更高带宽通信的附加协议、网关和电缆的需求,设计人员可简化网络管理,同时改善包括HVAC阀门和执行器控制、现场变送器、电梯主控制和火灾报警控制在内的长距离应用中的系统控制和互操作性面板。

阅读技术白皮书,“在楼宇自动化中利用单对以太网”,了解10BASE-T1L以太网PHY如何增加楼宇自动化设计中的连通性。

当从两线制现场总线技术(如4至20mA电流环路)升级到单对以太网时,设计人员可通过将现有的两线制现场总线基础体系结构重新用于数据和电源传输,进一步简化网络设计并降低安装成本。

在本安系统中实现以太网连通性

DP83TD510E设计用于本安以太网高级物理层(APL)系统。以太网APL是基于IEEE802.3.cg10BASE-T1L标准的以太网规范,其开发目的是简化具有本安要求的过程自动化系统中以太网网络的实现。

本安以太网-APL系统,尤其是为具有爆炸性危险环境中使用的系统而设计的系统的关键设计考虑因素是:在系统故障情况下降低以太网PHY功率电平和温度的能力。通过支持外部终端电阻,当用于诸如现场变送器等远程过程自动化应用时,DP83TD510E可减少浪涌电流并保持较低的工作温度。

除帮助设计人员更轻松满足其本安要求外,DP83TD510E在1V的情况下产生低于45mW的超低功耗,并点对点提供可重新分配给其他关键电路的额外功率裕度,以提高系统性能。

找到合适的单对以太网PHY,以满足系统设计需求

DP83TD510E加入了不断增长的以太网PHY收发器产品组合,支持所有单对以太网规范类别。该产品组合包括用于千兆位通信的新型DP83TG720S-Q1IEEE802.3.bp1000BASE-T1汽车以太网PHY以及用于100-Mbps通信的DP83TC811R-Q1IEEE802.3.bw100BASE-T1汽车以太网。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

林超文PCB设计项目综合实战_第10课时:布线设计演示:以太网、天线、HDMID、USB

本例详细讲解和演示以太网模块、HDMI、USB、WIFI模块的布线设计。本课程主要讲解:1.以太网模块布线设计2.HDM
发烧友学院发表于 2018-01-03 00:00 3498次阅读
林超文PCB设计项目综合实战_第10课时:布线设计演示:以太网、天线、HDMID、USB

1588v2是怎样实现时钟同步的?

1 什么是1588v2 ? 对于无线通信来说,时钟同步至关重要,是基站正常工作的必要条件。如果同步有....
发表于 2020-10-23 17:42 76次阅读
1588v2是怎样实现时钟同步的?

无晶振无线MCU器件CC2652RB的小体积无线...

半导体行业的创新往往是在现有产品的基础上加以改进,但在设计方面则追求少即是多的理念。在德州仪器,我们....
发表于 2020-10-23 10:53 91次阅读
无晶振无线MCU器件CC2652RB的小体积无线...

2020年以太网光收发器出货量创新高,2028年...

近期,LightCounting(LC)发布了其高速以太网光学报告的第十版。LC下调了未来五年的销售....
发表于 2020-10-23 09:48 133次阅读
2020年以太网光收发器出货量创新高,2028年...

TI首款具有集成铁氧体磁珠补偿功能的低噪声降压转...

2020年11月9日到12日,TI将会在线上德国慕尼黑电子展的虚拟展位上展示TPS62913。
发表于 2020-10-23 09:45 107次阅读
TI首款具有集成铁氧体磁珠补偿功能的低噪声降压转...

半导体领域最具“罗生门”特质的,应该要属德州仪器...

而另一部分人则认为,德州仪器在两次变革中都没有把握住机会,电脑处理器市场败给英特尔,手机芯片被高通挤....
发表于 2020-10-22 17:30 305次阅读
半导体领域最具“罗生门”特质的,应该要属德州仪器...

从“邮差”角度描述网络各层次所实现的功能

信号的传输总要符合一定的协议(protocol)。比如说长城上放狼烟,是因为人们已经预先设定好狼烟这....
发表于 2020-10-22 14:51 282次阅读
从“邮差”角度描述网络各层次所实现的功能

机器视觉可用的不同电缆和连接器类型以及相关利弊分...

适用于需要使用此类接口的极高速或超高分辨率应用;例如,用于检测纸质或塑料薄膜生产这类连续流水作业的行....
发表于 2020-10-22 13:45 265次阅读
机器视觉可用的不同电缆和连接器类型以及相关利弊分...

PM44-11BP以太网变压器是和网络接口连接的嘛

PM44-11BP以太网变压器是和网络接口连接的嘛,有没有人有这个芯片的详细资料,好像网上没找到这个芯片的电路图 ...
发表于 2020-10-22 11:15 47次阅读
PM44-11BP以太网变压器是和网络接口连接的嘛

如何选择数字隔离器

找到合适的设备并非难事。本文将逐步介绍选择数字隔离器的一些关键步骤,从而简化您的搜索。
发表于 2020-10-22 09:16 183次阅读
如何选择数字隔离器

以太网工业总线控制典型微电网系统方案

一种基于高速以太网工业总线的微电网控制系统实现方法,适用于由分布式电源、负荷和微电网监控平台等所组成....
发表于 2020-10-22 07:52 95次阅读
以太网工业总线控制典型微电网系统方案

华为发布《智能无损网络技术白皮书》

近日,在华为全联接2020(HUAWEI CONNECT 2020)上,华为联合中国科学院高能物理研....
发表于 2020-10-21 14:10 348次阅读
华为发布《智能无损网络技术白皮书》

基于Rabbit2000微处理器和以太网接口实现...

在一些单位内部、医院和公共场所的监控系统中,常要发布流动的信息。现采用Rabbit半导体公司Rabb....
发表于 2020-10-21 10:45 334次阅读
基于Rabbit2000微处理器和以太网接口实现...

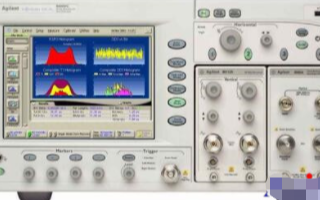

安捷伦示波器DCA-J 86100C的测试方法和...

安捷伦示波器DCA-J 86100C搭配光采样模块86105C、电时钟恢复模块83496B,可以实现....
发表于 2020-10-21 10:41 57次阅读
安捷伦示波器DCA-J 86100C的测试方法和...

英特尔公司和Lightbits Labs宣布达成...

除了两家公司之间的技术合作外,Lightbits和英特尔正携手为客户提供完整的解决方案,并建设相关生....
发表于 2020-10-21 10:14 316次阅读
英特尔公司和Lightbits Labs宣布达成...

如何将以太网交换芯片上的P4可编程性技术引入以太...

要想释放计算性能,就需要端到端的网络优化。从NIC到交换机以及整个数据中心,英特尔把网络基础架构看作....
发表于 2020-10-21 09:27 580次阅读
如何将以太网交换芯片上的P4可编程性技术引入以太...

工业以太网的现状和发展新趋势分析

由于以太网无可争议的优势,将以太网应用于工业自动化领域正成为人们关注的热点。那么,以太网用于工业领域....
发表于 2020-10-20 14:28 148次阅读
工业以太网的现状和发展新趋势分析

工业以太网网管型交換机的方案特点及应用分析

近年来,随着社会经济的快速发屐,机动车保有量的迅速增长,公路运输变得越来越繁忙。卡口应用交通管理现状....
发表于 2020-10-19 15:24 161次阅读
工业以太网网管型交換机的方案特点及应用分析

IOT中的以太网是怎样应用的?

•在过去的十年中,IEEE802.3工作组开发了一系列以太网标准,这些标准将提供范围从10Mbps到....
发表于 2020-10-19 12:12 345次阅读
IOT中的以太网是怎样应用的?

如何解决车载以太网辐射超标

一前言 汽车技术正在飞速发展,曾经的科幻小说正在逐渐变成事实 。汽车在进化到半自动驾驶、自动驾驶的过....
发表于 2020-10-19 11:43 175次阅读
如何解决车载以太网辐射超标

88Q222xM第三代汽车千兆以太网PHY以及发...

Marvell今日推出了业界首款采用集成MACsec技术的汽车千兆以太网 PHY 解决方案,旨在实现....
发表于 2020-10-17 09:23 212次阅读
88Q222xM第三代汽车千兆以太网PHY以及发...

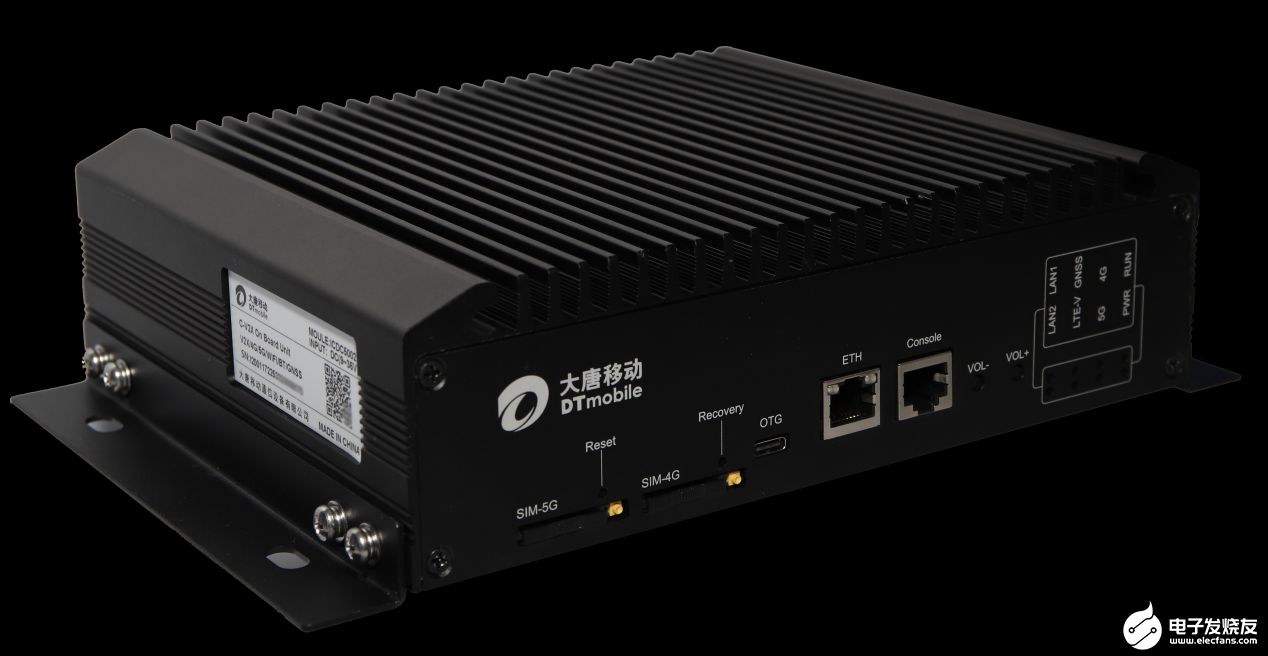

大唐移动车载融合网关在安全可靠通信上提供了完善的...

  继去年V2X“四跨”演示活动的顺利举办,2020智能网联汽车C-V2X“新四跨”暨大规模先导应用....
发表于 2020-10-16 14:31 541次阅读
大唐移动车载融合网关在安全可靠通信上提供了完善的...

大唐移动车载融合网关为智能网联等丰富的场景需求提...

据了解,为保障本次C-V2X“新四跨”暨大规模先导应用示范活动,IMT-2020(5G)推进组C-V....
发表于 2020-10-16 14:30 414次阅读
大唐移动车载融合网关为智能网联等丰富的场景需求提...

智能网卡市场规模将超过6亿美元,占全球以太网适配...

  随着软件定义网络(SDN)和网络功能虚拟化(NFV)的发展,由此驱动的云数据中心网络架构的转变,....
发表于 2020-10-16 13:49 176次阅读
智能网卡市场规模将超过6亿美元,占全球以太网适配...

基于AT89C51和串口上网接口设备实现远程抄表...

随着生活水平的提高,人们对资源的消费日益增长,资源消费的计量、管理和收费工作日益繁杂,提高管理层次和....
发表于 2020-10-16 10:30 800次阅读
基于AT89C51和串口上网接口设备实现远程抄表...

德州仪器的SAR模数转换器ADS7924的主要特...

日前,德州仪器 (TI) 推出的一款 12 位逐次逼近 (SAR) 模数转换器 (ADC) ADS7....
发表于 2020-10-16 10:27 423次阅读
德州仪器的SAR模数转换器ADS7924的主要特...

带以太网口的西门子一代精简面板和二代精简面板均支...

带以太网口的西门子一代精简面板和二代精简面板均支持以太网下载,本章使用TKP600Basic col....
发表于 2020-10-14 16:25 230次阅读
带以太网口的西门子一代精简面板和二代精简面板均支...

单对以太网正被引入汽车时代

SPE是单对以太网的简称,可确保在单对双绞线上进行以太网连接, 同时通过PoDL为终端设备提供电源。....
发表于 2020-10-14 10:00 270次阅读
单对以太网正被引入汽车时代

汽车以太网全双工通信链条

随着汽车行业加快转向汽车以太网技术,全方位设计 验证对保证多个 ECU 之间的互操作能力和可靠运行 ....
发表于 2020-10-13 10:43 265次阅读
汽车以太网全双工通信链条

吉时利万用表2700系列产品具有哪些应用特点和优...

keithley 2700系列为广泛的工业应用提供了出众的灵活性和测试效率,受到许多高校、企业及研究....
发表于 2020-10-13 09:38 100次阅读
吉时利万用表2700系列产品具有哪些应用特点和优...

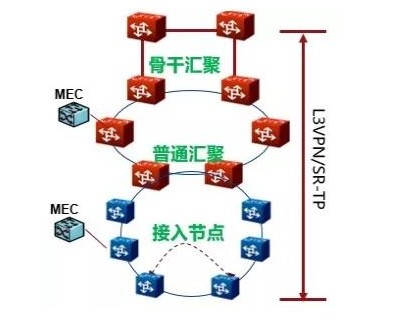

如何使得5G专线业务在具备低时延特性的同时具备高...

由此,基于FlexE的1.5层比特块交换,可以免去传统IP转发的成帧、封装成数据分组、查表和缓存等过....
发表于 2020-10-13 09:01 279次阅读
如何使得5G专线业务在具备低时延特性的同时具备高...

工业以太网交换机和到底有什么区别

工业以太网正逐步被使用,学习工业以太网的朋友也增益增多。与工业以太网不可分离的设备便是工业以太网交换....
发表于 2020-10-11 10:44 263次阅读
工业以太网交换机和到底有什么区别

研华发布EKI-8500G工业级TSN以太网交换...

TSN原本是起源于Ethernet AVB(Audio Video Bridging)的标准化规格,....
发表于 2020-10-10 15:56 324次阅读
研华发布EKI-8500G工业级TSN以太网交换...

以太网供电(PoE)系统的主要器件之整流器的解读

时代的发展科技日新月异,对于人们离不开的网络来说,网络设备的越来越多,电动汽车及其类似的混合动力电动....
发表于 2020-10-10 14:27 295次阅读
以太网供电(PoE)系统的主要器件之整流器的解读

预计到2028年以太网光模块行业累计出货量将达到...

近日,光通信市场调研机构LightCounting指出,自40年前,即1980年9月30日,初代以太....
发表于 2020-10-10 14:02 242次阅读
预计到2028年以太网光模块行业累计出货量将达到...

一文详谈以太网的起源和发展,了解其帧格式和LLC...

Ethemet(以太网)于20世纪70年代中期,由Xerox公司分部Palo Alto研究中心( P....
发表于 2020-10-10 10:40 321次阅读
一文详谈以太网的起源和发展,了解其帧格式和LLC...

开放式虚拟5G无线接入网络开始被关注?

迄今为止,开放的解决方案都依赖于商用现货(COTS)硬件,例如标准的x86 cpu和标准的以太网网络....
发表于 2020-10-10 10:22 511次阅读
开放式虚拟5G无线接入网络开始被关注?

如何调整大约50V的运算放大器

在所有的负载和其他条件下,全面表征性能会非常耗时,并且需要根据这些附加元件不可避免的公差进行分析。也....
发表于 2020-10-09 11:44 499次阅读
如何调整大约50V的运算放大器

使用PSpice® for TI仿真复杂的模拟电...

重要注意事项:正确的仿真结果是基于器件模型是精确且迅速收敛的假设的(这种情况意味着达成结果)。
发表于 2020-10-09 10:36 448次阅读
使用PSpice® for TI仿真复杂的模拟电...

针对10Mbps到100Gbps不同以太网Dri...

本文主要介绍以太网Drive Side接口(MAC和PHY之间的接口),也被称为MII(Media ....
发表于 2020-10-08 00:09 836次阅读
针对10Mbps到100Gbps不同以太网Dri...

PHY的管理接口MDIO/MDC时序图解析

MDIO 也支持 Clause 45 时序,其是 Clause 22 的拓展协议。与 Clause ....
发表于 2020-10-07 15:25 461次阅读
PHY的管理接口MDIO/MDC时序图解析

新一代 ADAS 系统需要高分辨率的摄像头和雷达...

自动驾驶汽车技术的飞速发展以及对更高安全功能的需求,正推动着市场对更灵敏、更准确的汽车雷达技术的需求....
发表于 2020-10-07 13:18 273次阅读
新一代 ADAS 系统需要高分辨率的摄像头和雷达...

232/485串口转换成以太网信号的方法

现在,很多设备使用串行通信,特别是在工业自动化和安全监视项目中。串行通信的最大优点是方便即插即用,更....
发表于 2020-09-30 16:37 388次阅读
232/485串口转换成以太网信号的方法

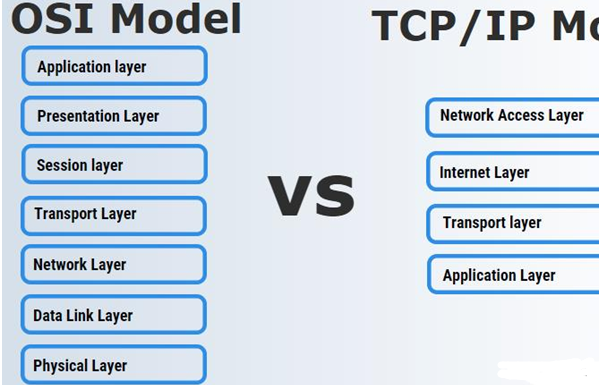

如何决定协议属于哪个层?OSI模型是关键参考点
