替代VL102+PS176|USB TYPEC转HDMI2.0转换方案|CS5267 CS5265与替代VL102+PS176

68人看过

目前USB TYPEC转HDMI2.0转换方案或者TYPEC转HDMI2.0转换器方案都是用PS176加一个PD芯片来实现,其中VL102是一颗PD协议芯片,PS176是一款DP转HDMI2.0视频解码IC,用VL102 PD芯片搭配PS176来实现TYEPC转HDMI2.0音视频数据转换方案,瑞奇达CS5265可用一个单芯片就可实现TYPEC转HDMI2.0转换方案,另外若需要支持PD3.0快充协议则需要我们另外一款CS5267,CS5267是单芯片支持PD3.0Type-C转HDMI2.0转换芯片,下面我们详细对比CS5265与VL102+PS176功能和参数。



VIA Lab的VL102是一个高度集成的单晶片显示端口备用模式和电源传输3.0控制器,适用于USB-C设备,适用于USB-C视频适配器和USB-C多功能坞站等应用。集成USB-C充电UFP, VL102可执行DP alt-mode视频输出功能,并在检测到外部电源后,同时启用已连接的PD主机进行充电。集成USB-C DRP可以连接USB-C电源适配器对PD主机进行充电,也可以连接USB-C设备进行数据传输。D+/D-充电ePHY集成支持使用D+/D-进行协议握手的充电器。VL102的设备策略管理器可以在DRP和UFP之间协商电源规则,然后启用电源充电。支持在无电模式下给主机充电和快速角色切换。SBU1/SBU2开关内置支持USB-C电缆翻转功能。实现USB看板设备和USB- c网桥功能,满足“VESA DP Alt-Mode on USB Type-C”规范,让USB主机与连接在下游端口的PD产品进行通信。



PS176显示端口 接收机支持RGB444(6/8/10/12位)、YCbCr444(8/10/12位)和YCbCr422(8/10/12位)视频输入格式,并支持多达8通道LPCM、压缩音频格式(AC-3、DTS)和HBR音频格式。它还支持32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz和192kHz的音频帧速率,以及每个采样16、20和24位的音频采样大小。

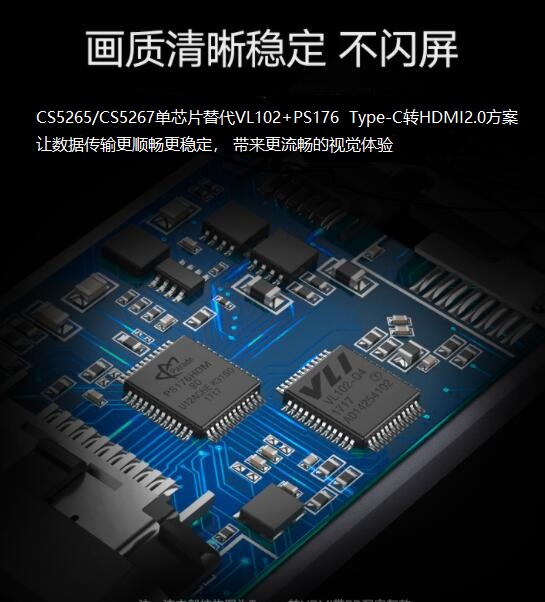

由VL102+PS176搭配用于USB-C的高度集成的DisplayPort备用模式和Power Delivery 3.0控制器专为USB-C视频适配器和USB-C多功能扩展坞等应用而设计的设备。 CS5265单芯片即可以替代VL102+PS176实现USB TYPEC转HDMI2.0视屏输出方案,需要支持PD3.0快充协议则需要我们另外一款芯片CS5267---带PD3.0快充Type-C转HDMI2.0转换器。

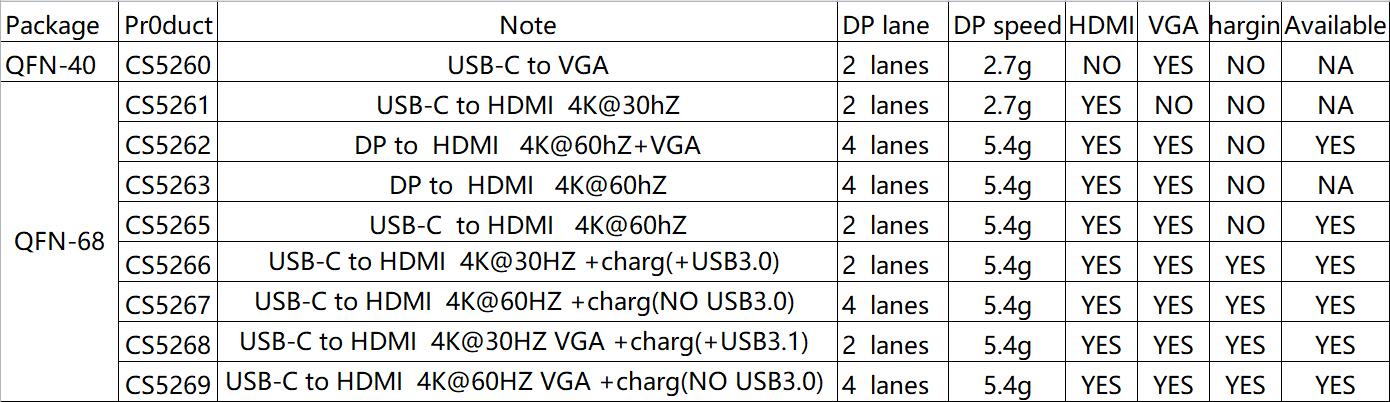

CS5265与CS5267功能和特性如下表所示:



CS5265是一款高性能Type-C/DP1.4到HDMI2.0b转换芯片,设计用于将USB type c源或DP1.4源连接至HDMI2.0b接收器。CS5265集成了DP1.4兼容接收机和HDMI2.0b兼容发射机。此外,CC控制器还用于CC通信,以实现DP Alt模式。DP接口包括4条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps(HBR2)数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥,用于数字音视频内容的安全传输。CS5267还可以支持PD3.0协议,集成USB-C为UFP充电,可以执行DP alt模式视频输出功能,并同时为连接的PD主机充电一旦检测到外部电源。集成的USB-C DRP可以连接到USB-C电源适配器为PD主机充电或连接到USB-C设备进行数据传输。集成了D + / D-充电ePHY以支持使用D + / D-做协议的充电器握手。

CS5265与CS5267替代VL102+PS176设计typec转HDMI2.0视频转换方案优势在于:单芯片集成度高,电路设计简单且易画,另外单芯片对比两个芯片可以节省板子的尺寸和空间,节省外围器件大大降低BOM成本,整体方案性价比更优。
