MaxBotix系列超声波传感器在车内检测中的应用

2020年06月04日 11:39 次阅读

随着时代的发展,车辆变成了家庭的必备交通工具。外面各型各色的汽车中,或许只有驾驶员一人,或许有一家老小,或许后排还有个小朋友在睁大眼睛看着“移动中的世界”,或者宠物透过玻璃窗户再跟周围的行人“打招呼”。然而,即使如今的汽车技术越来越先进,也加入了诸多安全技术。但,却不能驾驶员的记忆力。驾驶员遗忘后排的老人、儿童、宠物的事件依旧不断发生着。

据有关报告显示,自1998年以来,美国已有超过800名儿童死于车内中暑。大概平均每年有38名儿童被困于车辆内而亡,并与高温有关。在2018年,这一死亡数据达到52人。据不安全统计,在中国,2010年到2015年之间,至少发生20起儿童被遗忘在车内的事件,事件不只是发生于私家车,也发生在校车内。别以为该事件只会发生在大热天,下图让你明白把孩子留在车内究竟有多危险。

不只是单单温度的升高,车辆在阳光下暴晒半个小时,其甲醛浓度就已超过国家标准值(0.10mg/m3)。人在长期吸入甲醛后,不仅会降低人体的免疫力,还会影响人的各种机能。

由于此类事件持续不断发生,引起了社会注意,目前很多车厂开始给汽车增加后排乘客提醒功能(ROA),能够提醒驾驶员,以防幼童、宠物被遗留在车内的情况。该系统大部分是加入了超声波传感器技术,其原理是通过在车顶安装超声波传感器组件,从而检测车辆后排的情况。如果检测到驾驶员车离开,且超声波传感器检测到后排有儿童、宠物,则通过系统发出报警,或者通过云端发送信息到移动端提醒用户。

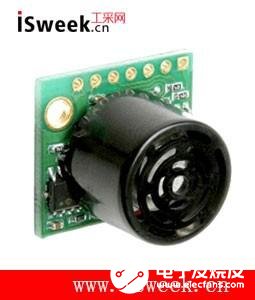

超声波传感器用于后排乘客提醒功能,推荐使用工采网提供的超声波传感器系列为LV-Maxsonic-EZ系列,包含的型号有:MB1000、MB1010、MB1020、MB1030。或更多超声波传感器型号。

该系列超声波传感器特征如下:

l 最远测距:3m

l 盲区小

l 精度高:1cm

l 灵敏度高:约50MS读数频率

l 宽供电电压:2.5V-5.5V

l 尺寸小,重量轻

l 使用操作简单

尺寸图:

引脚描述:

Pin 1-BW: 打开或使该引脚为低电平,以便“TX”输出串口数据。若该引脚为高电平,则“TX”发送一个脉冲信号而非串口信号,这种适用于低噪声链接。

Pin 2-PW: 该引脚输出脉冲宽度表示的范围。距离可用147us每英寸的比例进行计算。

Pin 3-AN: 输出模拟电压,距离可根据每英寸(VCC/512)的比例进行计算。

Pin 4-RX: 该引脚内部上拉为高电平。如果该引脚保持为高电平/不做连接,该超声波传感器将持续测距和输出。如果该引脚保持为低电平,则该超声波传感器将停止测距。

Pin 5-TX: 该引脚输出RS232格式的异步串行数据。跟“BW”引脚有关联。

Pin 6-+5V: 2.5V-5.5V供电电压。当用2.5V供电电压时,功耗电流为2mA,当使用5V供电电压时,功耗电流为3mA。

Pin 7-GND: 供电电源地接口

时序图:

单个超声波传感器的使用方式:

多个超声波传感器搭配使用时的连线方式:
