使用RS485接口时传输电缆长度的选择

2020年07月20日 15:11 次阅读

  在使用RS485接口时,对于特定的传输线经,从发生器到负载其数据信号传输所允许的最大电缆长度是数据信号速率的函数,这个 长度数据主要是受信号失真及噪声等影响所限制。最大电缆长度与信号速率的关系曲线是使用24AWG铜芯双绞电话电缆(线 径为0。51mm),线间旁路电容为52。5PF/M,终端负载电阻为100欧 时所得出。(曲线引自GB11014-89附录A)。由图中可知,当数据信 号速率降低到90Kbit/S以下时,假定最大允许的信号损失为6dBV时, 则电缆长度被限制在1200M。实际上,图中的曲线是很保守的,在实 用时是完全可以取得比它大的电缆长度。 当使用不同线径的电缆。则取得的最大电缆长度是不相同的。例 如:当数据信号速率为600Kbit/S时,采用24AWG电缆,由图可知最 大电缆长度是200m,若采用19AWG电缆(线径为0。91mm)则电缆长 度将可以大于200m; 若采用28AWG 电缆(线径为0。32mm)则电缆 长度只能小于200m。

  串口控制

  通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行,主要使用到RS-232、RS-422与RS-485三种接口控制。下面就串口的接口标准以及使用和外部插件和电缆进行探讨。

  RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。例如:视频服务器都带有多个RS422串行通讯接口,每个接口均可通过RS422通讯线由外部计算机控制实现记录与播放。 视频服务器除提供各种控制硬件接口外,还提供协议接口,如RS422接口除支持RS422的Profile协议外,还支持 Louth、Odetics 、BVW等通过RS422控制的协议。

  RS-232、RS-422与RS-485都是串行数据接口标准,都是由电子工业协会(EIA)制订并发布的,RS-232在1962年发布。RS-422由RS-232发展而来,为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mbps,传输距离延长到4000英尺(速率低于100Kbps时),并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。

  1. S-232串行接口标准

  目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。RS-232采取不平衡传输方式,即所谓单端通讯。收、发端的数据信号是相对于信号地。典型的RS-232信号在正负电平之间摆动,在发送数据时,发送端驱动器输出正电平在+5~+15V,负电平在-5~-15V电平。当无数据传输时,线上为TTL,从开始传送数据到结束,线上电平从TTL电平到RS-232电平再返回TTL电平。接收器典型的工作电平在+3~+12V与-3~-12V。由于发送电平与接收电平的差仅为2V至3V左右,所以其共模抑制能力差,再加上双绞线上的分布电容,其传送距离最大为约15米,最高速率为20Kbps。RS-232是为点对点(即只用一对收、发设备)通讯而设计的,其驱动器负载为3kΩ~7kΩ。所以RS-232适合本地设备之间的通信。

  2. RS-422与RS-485串行接口标准

  (1)平衡传输

  RS-422、RS-485与RS-232不一样,数据信号采用差分传输方式,也称作平衡传输,它使用一对双绞线,将其中一线定义为A,另一线定义为B。通常情况下,发送驱动器A、B之间的正电平在+2~+6V,是一个逻辑状态,负电平在-2V~6V,是另一个逻辑状态。另有一个信号地C,在RS-485中还有一“使能”端,而在RS-422中这是可用可不用的。“使能”端是用于控制发送驱动器与传输线的切断与连接。当“使能”端起作用时,发送驱动器处于高阻状态,称作“第三态”,即它是有别于逻辑“1”与“0”的第三态。

  (2)RS-422电气规定

  由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力,故允许在相同传输线上连接多个接收节点,最多可接10个节点。即一个主设备(Master),其余为从设备(Salve),从设备之间不能通信,所以RS-422支持点对多的双向通信。RS-422四线接口由于采用单独的发送和接收通道,因此不必控制数据方向,各装置之间任何必须的信号交换均可以按软件方式(XON/XOFF握手)或硬件方式(一对单独的双绞线)实现。RS-422的最大传输距离为4000英尺(约1219米),最大传输速率为10Mbps。其平衡双绞线的长度与传输速率成反比,在100Kbps速率以下,才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mbps。RS-422需要一终接电阻,要求其阻值约等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻,即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。

  (3)RS-485电气规定

  由于RS-485是从RS-422基础上发展而来的,所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式,二线制可实现真正的多点双向通信。RS-485总线,在要求通信距离为几十米到上千米时,广泛采用RS-485 串行总线标准。RS-485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度,能检测低至200mV的电压,故传输信号能在千米以外得到恢复。 RS-485采用半双工工作方式,任何时候只能有一点处于发送状态,因此,发送电路须由使能信号加以控制。RS-485用于多点互连时非常方便,可以省掉许多信号线。应用RS-485 可以联网构成分布式系统,其允许最多并联32台驱动器和32台接收器。 RS-485与RS-422的不同还在于其共模输出电压是不同的,RS-485是-7V至+12V之间,而RS-422在-7V至+7V之间;RS-485满足所有RS-422的规范,所以RS-485的驱动器可以用在RS-422网络中应用。RS-485与RS-422一样,其最大传输距离约为1219米,最大传输速率为10Mbps。平衡双绞线的长度与传输速率成反比,在100Kbps速率以下,才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mbps。

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

串口通信和RS485-0基础一个月学会51单片机第1季第13部分

课程目标本课程是《朱有鹏老师单片机完全学习系列课程》第1季第13个课程,主要讲解了串行通信UART及其扩展RS485。本
发烧友学院发表于 2017-06-14 00:00 8991次阅读
串口通信和RS485-0基础一个月学会51单片机第1季第13部分

PLC的RS485通信口设计

三菱FX plc一般不带RS485通信口,如果要与变频器进行RS485通信,须给PLC安装FX2N-....
发表于 2020-07-20 15:07 2次阅读
PLC的RS485通信口设计

三菱变频器RS485通信口

三菱FR500系列变频器有一个用于连接操作面板的PU口,该接口可用作RS485通信口,在使用RS48....
发表于 2020-07-20 15:05 2次阅读
三菱变频器RS485通信口

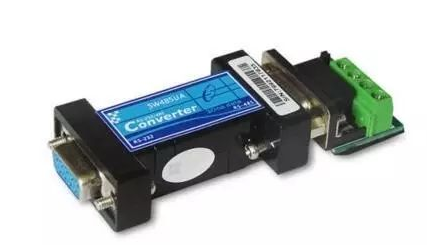

减少RS485总线通信故障的方法

建议用户使用和购买门禁厂家提供的RS485转换器或者厂家指定推荐品牌的485转换器。
发表于 2020-07-17 17:02 48次阅读
减少RS485总线通信故障的方法

做RS485通讯使用上位机定时发送一段数据,显示乱码是怎么回事

刚学习FreeRtos,在做RS485通讯时,使用上位机定时发送一段数据,但接受回来的是乱码,我用裸机跑时,程序是没问题...
发表于 2020-07-14 08:00 7次阅读
做RS485通讯使用上位机定时发送一段数据,显示乱码是怎么回事

RS232、RS485和RS485之间的区别

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,....
发表于 2020-07-09 17:49 155次阅读
RS232、RS485和RS485之间的区别

关于RS485接口的简介,它的特点以及通信原理

一、RS485接口简介: 为扩展应用范围,美国电子工业协会(EIA)又于1983年在RS-422基础....
发表于 2020-07-09 15:19 105次阅读
关于RS485接口的简介,它的特点以及通信原理

关于RS485端口隔离及保护设计案例

以SN65176和SN75176为例,该SN65176B和SN75176B差分总线收发器是为多结点总....
发表于 2020-07-02 17:05 299次阅读
关于RS485端口隔离及保护设计案例

典型的RS485通信芯片 485应用电路举例

以TI 3082为例,芯片本身只能保证4KV HBM的ESD防护,而系统要求为8KV接触放电,此时就....
发表于 2020-07-02 16:51 290次阅读
典型的RS485通信芯片 485应用电路举例

MAX485和RS485因过热不工作的解决办法

  在应用单片机设计驱动器MAX485、RS485这二颗集成ic一段时间后,你是不是有遇到过这二颗集成ic被损坏或停止工...
发表于 2020-07-01 10:16 123次阅读
MAX485和RS485因过热不工作的解决办法

不同类型水位计的适用范围、特性及使用注意事项

水位计是能够自动测定并记录河流、湖泊和灌渠等水体的水位的仪器。在实际应用中,根据项目工程规模、形式的....
发表于 2020-06-29 16:50 317次阅读
不同类型水位计的适用范围、特性及使用注意事项

RS485总线终端的结构

  该终端由MCU(为控制器)、隔离与电平转换、收发器三部分组成。MCU负责数据的收发与收发器的控制,隔离与电...
发表于 2020-06-28 11:44 111次阅读
RS485总线终端的结构

RS485总线典型电路分类介绍

RS485总线是一种常见的串行总线标准,采用平衡发送与差分接收的方式,因此具有抑制共模干扰的能力。在....
发表于 2020-06-26 09:43 248次阅读
RS485总线典型电路分类介绍

RS232和RS485接口有什么区别 五大维度分...

RS232与RS485一直是弱电常见的接口,因为接口很类似很多人都不知道他们之前有什么区别,所以今天....
发表于 2020-06-18 10:07 452次阅读
RS232和RS485接口有什么区别 五大维度分...

LTC1387的5V RS232 / RS485多协议收发器参考设计

LTC1387:5V RS232 / RS485多协议收发器参考设计,使用基于LTC1387 5V RS232 / RS485多协议收发器...
发表于 2020-06-12 14:15 139次阅读
LTC1387的5V RS232 / RS485多协议收发器参考设计

具有集成终端的LTC2872 RS232/RS485双多协议收发器

DC1851A,演示电路展示了具有集成终端的LTC2872 RS232 / RS485双多协议收发器。独立的电源输入为接...
发表于 2020-06-12 13:51 171次阅读
具有集成终端的LTC2872 RS232/RS485双多协议收发器

采用LTC1387的5V RS232 / RS485多协议收发器的参考设计说明

5V RS232 / RS485多协议收发器参考设计使用LTC1387实现全双工RS485 / RS422(双通道)线路收发器,具...
发表于 2020-06-12 09:27 270次阅读
采用LTC1387的5V RS232 / RS485多协议收发器的参考设计说明

5V RS232 / RS485多协议收发器参考设计使用LTC1387 5V RS232 / RS485多协议收发器

5V RS232 / RS485多协议收发器参考设计使用LTC1387 5V RS232 / RS485多协议收发器...
发表于 2020-06-12 07:42 120次阅读
5V RS232 / RS485多协议收发器参考设计使用LTC1387 5V RS232 / RS485多协议收发器

5V RS232 / RS485多协议收发器参考设计

5V RS232 / RS485多协议收发器参考设计,用于全双工RS232(双通道)线路收发器,具有基于LTC1387的SL...
发表于 2020-06-12 07:07 119次阅读
5V RS232 / RS485多协议收发器参考设计

基于LTC1387的半双工RS485多协议收发器

5V RS232 / RS485多协议收发器参考设计使用LTC1387,用于基于LTC1387的半双工RS485(1通道)线路收发...
发表于 2020-06-11 16:13 165次阅读
基于LTC1387的半双工RS485多协议收发器

单片机远程灯控箱的设计资料和源代码概述

电脑是现今信息时代的标志,通过电脑实现远程实时自动化控制是今后发展的一种趋势。在大型商场、饭店、体育....
发表于 2020-06-07 11:33 481次阅读
单片机远程灯控箱的设计资料和源代码概述

数据中心多功能监控模块

AMC16系列数据中心能耗监测装置 数据中心多功能监控模块功能: 该系列产品设计小巧,适应数据中心负....
发表于 2020-05-25 15:48 393次阅读
数据中心多功能监控模块

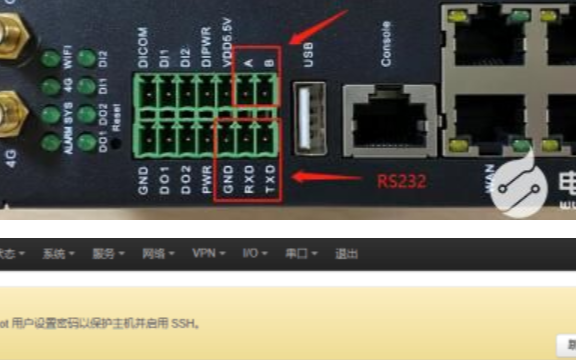

串口透传4G工业无线路由器的串口设置

金鸽科技4G工业路由器R40具有一个RS232和一个RS485通信接口,可用于Modbus RTU ....
发表于 2020-05-25 15:35 210次阅读
串口透传4G工业无线路由器的串口设置

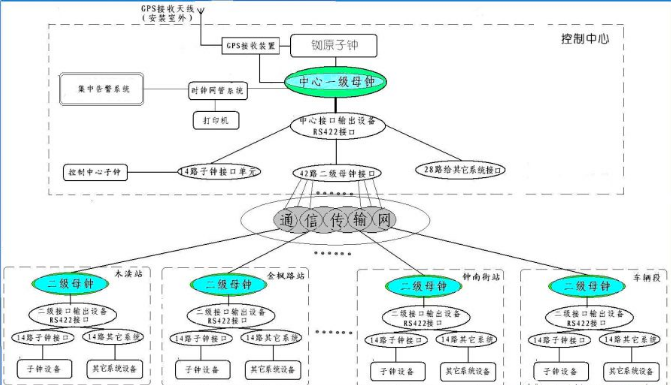

同步时钟系统在弱电智能化的应用

时钟也就是常见的显示时间屏,其直观显示时间信息的方式,而网络时钟就是指通过网络方式走NTP的协议来进....
发表于 2020-05-25 15:23 422次阅读
同步时钟系统在弱电智能化的应用

安科瑞ATE400无源迷你无线测温传感器

功能: ARTM-Pn无线测温装置:ARTM-Pn无线测温装置可以单独安装在高压柜、低压抽屉柜内,每....
发表于 2020-05-25 10:59 72次阅读
安科瑞ATE400无源迷你无线测温传感器

如何挑选RS485转LoRaWAN的数据采集器?

发表于 2020-05-25 10:18 231次阅读
如何挑选RS485转LoRaWAN的数据采集器?

安科瑞液晶显示16路功率因数补偿控制器

液晶功率因数补偿控制器功能: 该产品具备RS485通讯接口,其所采样得到的电压、电流、频率、有功功率....
发表于 2020-05-25 09:29 74次阅读
安科瑞液晶显示16路功率因数补偿控制器

在成都哪里能买到大牌M9715直流电子负载成都虹...

主要特点: 恒流, 恒阻, 恒压, 恒功率, 恒流+恒压, 恒阻+恒压, 六种高速动作模式; 过流,....
发表于 2020-05-24 10:12 78次阅读
在成都哪里能买到大牌M9715直流电子负载成都虹...

ucosii中两个任务等待信号量,由于任务优先级引起的死机怎么解决

大家好,我是一个新人,平时就逛帖子但是不会发帖,最近在项目中遇到一个问题。希望各位大牛能给握指一条明路。 项目...
发表于 2020-05-22 03:40 65次阅读
ucosii中两个任务等待信号量,由于任务优先级引起的死机怎么解决

RS485转LoRaWAN:工业应用场景无线组网...

一、现有技术的缺陷 传统串口设备,如RS485/RS232设备及接口已经被广泛应用于企业日常生产中。....
发表于 2020-05-21 11:57 287次阅读
RS485转LoRaWAN:工业应用场景无线组网...

环保用电采集模块

产品概述 ADW400环保监测模块主要用于计量低压网络的三相有功电能,同时可选择四个回路的电流输入,....
发表于 2020-05-19 15:26 383次阅读
环保用电采集模块

单相电子式多功能导轨安装电表

产品简介 DDSD1352 单相电子式电能表主要用于计量低压网络的单相有功电能,同时可测量电压、电流....
发表于 2020-05-19 15:18 207次阅读
单相电子式多功能导轨安装电表

安科瑞导轨式多回路计量电表液晶显示无线通讯功能

1 产品简介 功能: ADW2xx系列导轨式多回路电力仪表主要用于低压三相回路全电参量测量,同时可选....
发表于 2020-05-19 10:34 48次阅读
安科瑞导轨式多回路计量电表液晶显示无线通讯功能

COS-03-X USB 型温湿度记录仪在博物馆...

2020年5月18日是国际博物馆日,博物馆是一座城市的底蕴,它讲述这座城市的故事。作为中国文化超级I....
发表于 2020-05-19 09:03 376次阅读
COS-03-X USB 型温湿度记录仪在博物馆...

内江市东兴区人民医院电力监控系统品牌

概述 内江市东兴区人民医院地处大千故里,文化之乡----甜城内江,始建于1952年,曾用名 内江市第....
发表于 2020-05-18 05:26 158次阅读
内江市东兴区人民医院电力监控系统品牌

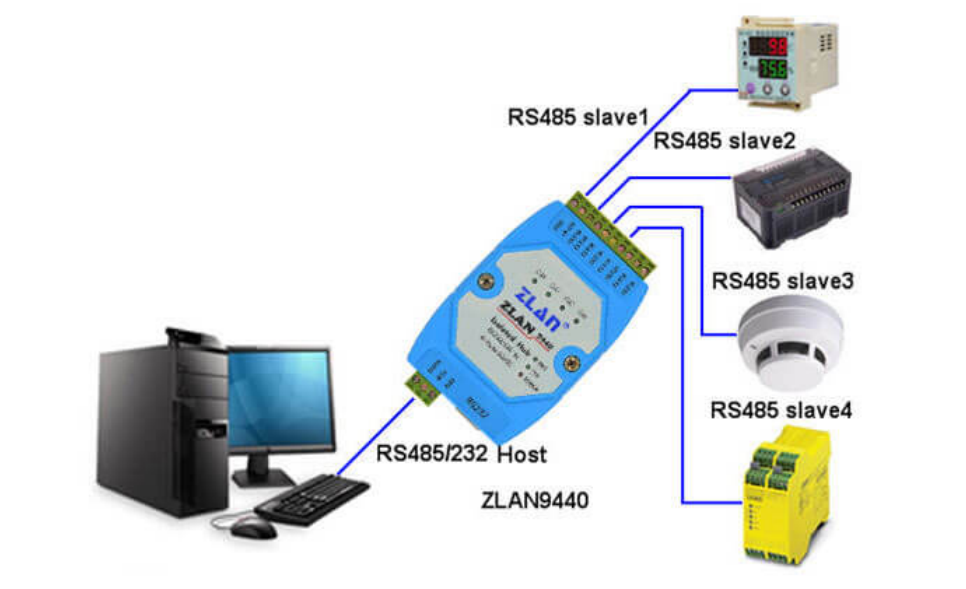

485集线器 4口485集线器 4口485 ...

485集线器ZLAN9440是一款上海卓岚生产的可通过一路RS485/232主口扩展出4路RS485....
发表于 2020-05-15 15:28 182次阅读
485集线器  4口485集线器  4口485 ...

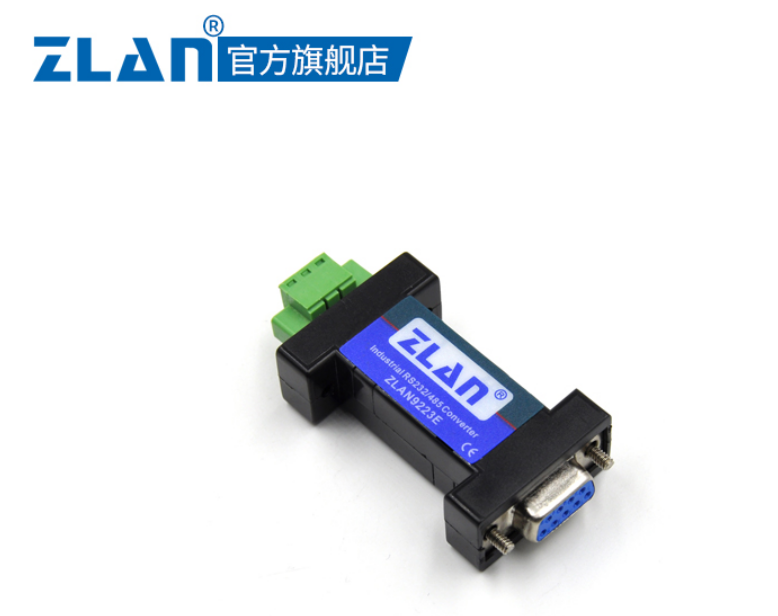

有源232转485转换器

232转485转换器ZLAN9223E是上海卓岚科技开发的一款先进的无源RS232转RS485转换器....
发表于 2020-05-15 15:18 111次阅读
有源232转485转换器

外测液位计安装步骤详解

外测液位计由于其安装简单、不开孔、不动火等优点,在石化、化工、医药等行业广泛应用,今天,小编带大家一....
发表于 2020-05-12 10:28 215次阅读
外测液位计安装步骤详解

三相内控电能表

带RS485通信,产品符合企业标准Q31/0114000129C039-2019《电子式预付费电能表....
发表于 2020-05-11 10:47 126次阅读
三相内控电能表

ACM配电线路过负荷监控装置

功能: 该系列产品通过检测线路的电流,实现配电回路过负荷的2段式报警。产品具有RS485通讯接口,开....
发表于 2020-05-10 09:41 84次阅读
ACM配电线路过负荷监控装置

王字壳电流采集器 RS-ACI-N01-*

它可采集2路交流电流信号,通过485接口标准ModBus-RTU协议上传。可搭配485型油烟变送器一....
发表于 2020-05-08 14:57 64次阅读
王字壳电流采集器 RS-ACI-N01-*

RS-ZSYC1扬尘在线监控系统

产品介绍 RS-ZSYC1噪声扬尘在线监控系统具有1路风速采集、1路风向采集、1路继电器输出(默认可....
发表于 2020-05-08 11:33 144次阅读
RS-ZSYC1扬尘在线监控系统

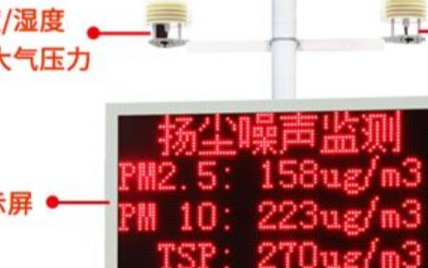

RS-ZSYC-噪声扬尘在线监控系统
