MC100EL17是一款低压四路差分接收器。该器件在功能上与E116器件等效。
在开路输入条件下,Dbar输入将偏置为V CC / 2,D输入将下拉至V EE 。此操作将强制Q输出为低电平并确保稳定性。
V BB 引脚是内部生成的电源,仅适用于此器件。对于单端输入条件,未使用的差分输入连接到V BB 作为开关参考电压。 V BB 也可以重新连接AC耦合输入。使用时,通过0.01 F电容去耦V BB 和V CC ,并限制电流源或吸收至0.5 mA。不使用时,V BB 应保持打开状态。
特性 |
|
- ESD保护:> 2 KV HBM,> 100 V MM
|
|
- PECL模式工作范围:V CC = 4.2 V至5.7 V,V EE = 0 V
|
- NECL模式工作范围:V CC = 0 V,V EE = -4.2 V至-5.7 V
|
|
|
- 符合或超过JEDEC规范时默认值为LOW EIA / JESD78 IC闩锁测试
|
- 可燃性等级:UL-94代码V-0 @ 1/8“,氧指数28至34
|
- T ransistor Count = 141器件
|
|

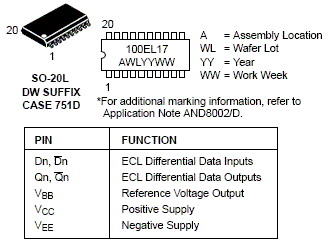

电路图、引脚图和封装图
