ADV7611 低功耗165 MHz HDMI接收器

优势和特点

• 支持高清多媒体接口(HDMI) 1.4a功能
• 支持所有强制性和附加3D视频格式
• 扩展的色度，包括sYCC601、Adobe RGB
• HDMI接收器
• TMDS时钟频率：165 MHz（最大值）
• 24位输出像素总线
• 支持SPDIF（兼容IEC 60958）数字音频

• 支持HDMI音频提取
• 高级静音特性
• 提供两个中断输出的中断控制器
• 标准识别(STDI)电路
• 支持高带宽数字内容保护(HDCP) - 1.4，内置HDCP密钥
• 支持HDCP中继器，支持高达127 KSV
• 欲了解更多特性，请参考数据手册

产品详情

UG-180 包含重要信息，必须配合ADV7611使用。

ADV7611是一款高质量、单输入HDMI®接收器， 内置HDMI兼容型接收器，支持HDMI 1.4a规定的所有强制性3D电视格式， 和最高UXGA 60 Hz、8位的分辨率。

它集成一个CEC控制器，支持能力发现和控制(CDC)特性。

ADV7611具有一个音频输出端口，用于输出从HDMI流提取的音频数据。 HDMI接收器具有高级静音控制器，可消除音频输出中的外来声频噪声。

可以访问下列音频格式：

• 来自I²S 串行器的音频流（两个音频通道）
• 来自S/PDIF串行器的音频流（两个未压缩通道或N个压缩通道，例如AC3）
• DST音频流

HDMI端口具有专用的5 V检测和热插拔(Hot Plug™)置位引脚。 该HDMI接收器还集成一个均衡器，用于确保与长电缆的接口具有鲁棒的工作性能。

ADV7611内置一个主分量处理器(CP)，用于处理来自HDMI接收器的视频信号。 它提供的功能包括：对比度、亮度和饱和度调整；STDI检测模块；自由运行；以及同步对准控制等。

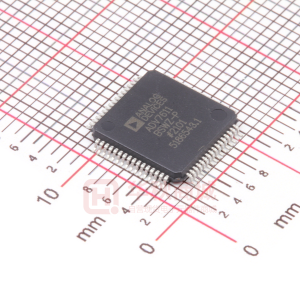

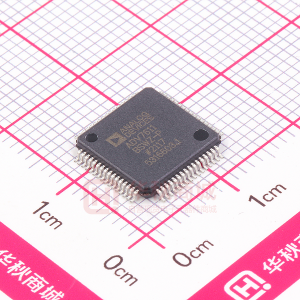

ADV7611采用先进的CMOS工艺制造，提供64引脚、10 mm × 10 mm LQFP_EP表贴封装，符合RoHS标准；额定温度范围为−40 ℃至+85 ℃。

应用

• 投影仪
• 汽车电子
• 视频会议
• 高清电视
• AVR、HTiB
• Soundbar
• 视频开关

方框图
