ADM2491E 5 kV信号隔离、高速(16 Mbps)、ESD保护、全/半双工RS-485收发器

优势和特点

• 隔离的RS-485/RS-422收发器，可配置为半双工或全双工模式
• 在RS-485输入/输出引脚上提供±8 kV ESD保护功能
• 数据速率：16 Mbps
• 符合ANSI TIA/EIA RS-485-A-1998与ISO 8482：1987（E）标准
• 适用的工作电压：5 V或3.3 V（V_DD1 ）
• 高共模瞬态抑制：>25 kV/µs
• 接收器具有开路、故障安全设计
• 总线上拥有32个节点
• 热关断保护
• 安全与管理认证
  • UL认证：隔离电压5000V rms/min，符合UL 1577
  • VDE符合证书
    • DIN V VDE V 0884-10（VDE V 0884-10）：2006-12
    • 加强绝缘，V_IORM= 849 V峰值
• 欲了解更多特性，请参考数据手册

产品详情

ADM2491E是一款隔离的数据收发器，具有±8 kV ESD保护功能，适合多点传输线路的高速半双工或全双工通信。对于半双工工作，发送器输出与接收器输入共用相同的传输线路。发送器输出引脚Y与接收器输入引脚A在外部连接，发送器输出引脚Z与接收器输入引脚B在外部连接。

ADM2491E针对均衡的传输线路而设计，符合ANSI TIA/EIA RS-485-A-1998与ISO 8482： 1987（E）标准。这款器件采用ADI公司的iCoupler®技术，在单芯片内集成了三通道隔离器、三态差分线路驱动器以及差分输入接收器。

差分收发器输出与接收器输入具有静电放电电路，可为人体模型（HBM）提供±8 kV的保护。ADM2491E的逻辑端采用5 V或3.3 V电源供电，总线端则需要隔离的5 V电源。

这款器件具有限流和过热关断特性，能够防止输出短路，并防止出现由于总线争用而引起功耗过大的情况。

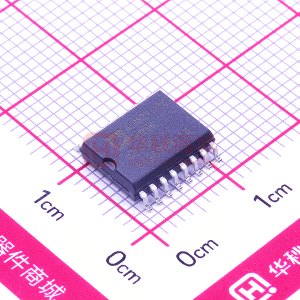

ADM2491E采用宽体16引脚SOIC封装，工作温度范围为-40°C ～ +85°C。

应用

• 隔离式RS-485/RS-422接口
• 工业现场网络
• INTERBUS
• 多点数据传输系统

方框图
